AutoCAD和Skyline中的细节问题

AutoCAD可以精确绘制建筑或工程图纸中的细微部分，而Skyline则侧重于3D场景的真实呈现。本文将讲解如何在两者中调整细节，以确保设计效果和实际表现更加一致。

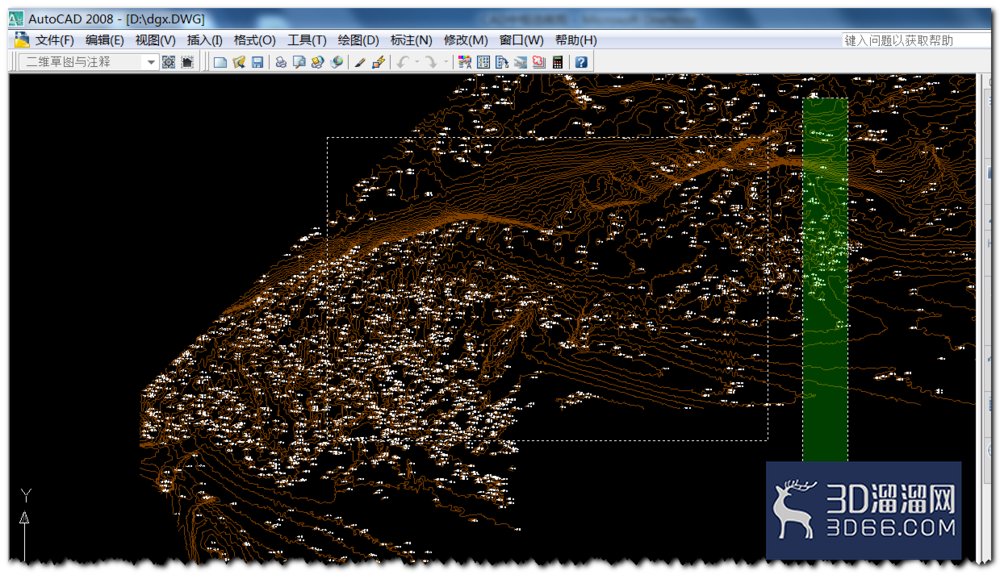

1、如图所示，是在CAD中显示的等高线，现在我只想保留方框内的部分，而把方框外的部分全部删除，应该怎么做？

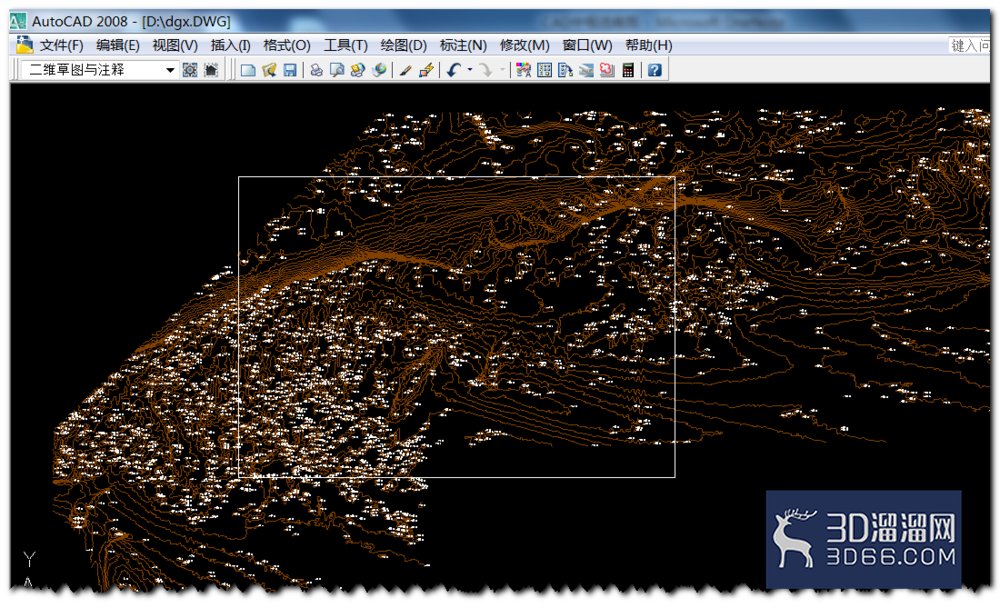

2、先绘制一个矩形（使用“绘图|矩形”命令）

3、使用“修改|修剪”命令，先选择刚画的矩形，然后按一下回车，然后在选择框外的线条，就可以“打断”啦，然后删除框外的线条即可

如何修改CAD中多线的条数

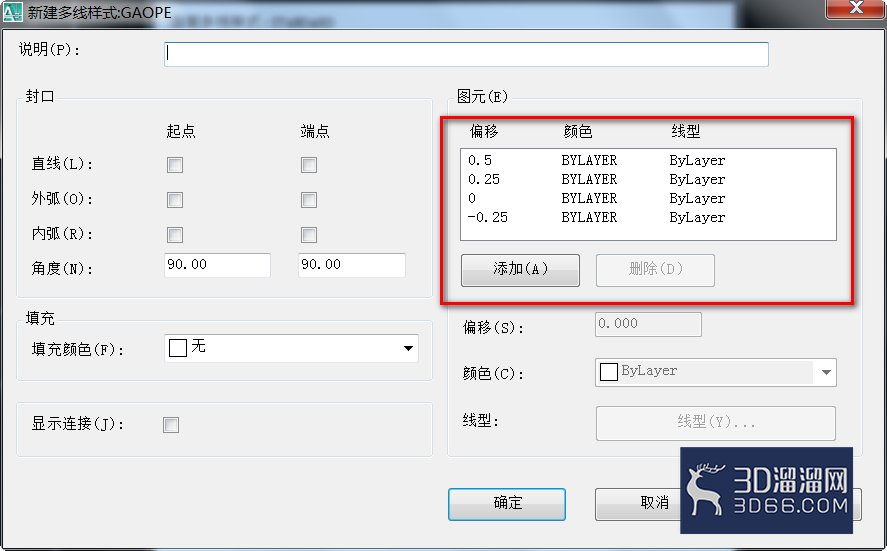

1、CAD中的多线命令（mline）本身只能画两条平行线的，如何画4条？方法：在菜单-格式-多线样式，新建一个样式。然后添加（见下图，可根据自己的需要，添加or修改）就可以，注意偏移量。画图时输入命令ml，再输入st更换样式，然后有个比例，按S，实际值是前面的偏移量与比例得积。

skyline更换mpt的方法

1、一般而言一个mpt文件对应一个fly文件，mpt文件中存储的是地形信息，fly文件中存储的配置信息。

mpt文件多了，就会混淆，有可能会产生错误的对应关系。更换fly对应的mpt文件的方法：

AutoCAD：查询斜距的方法

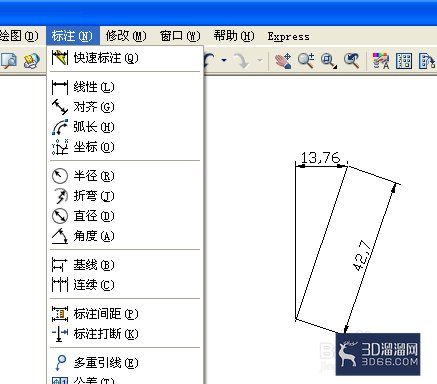

1、如图所示的水平方向距离和斜距（实际距离）的查询，分别是通过“标注|线性”和“标注|对齐”实现的。
