分类：CAD图纸作者：小溜时间：2024-05-29 15:35:02

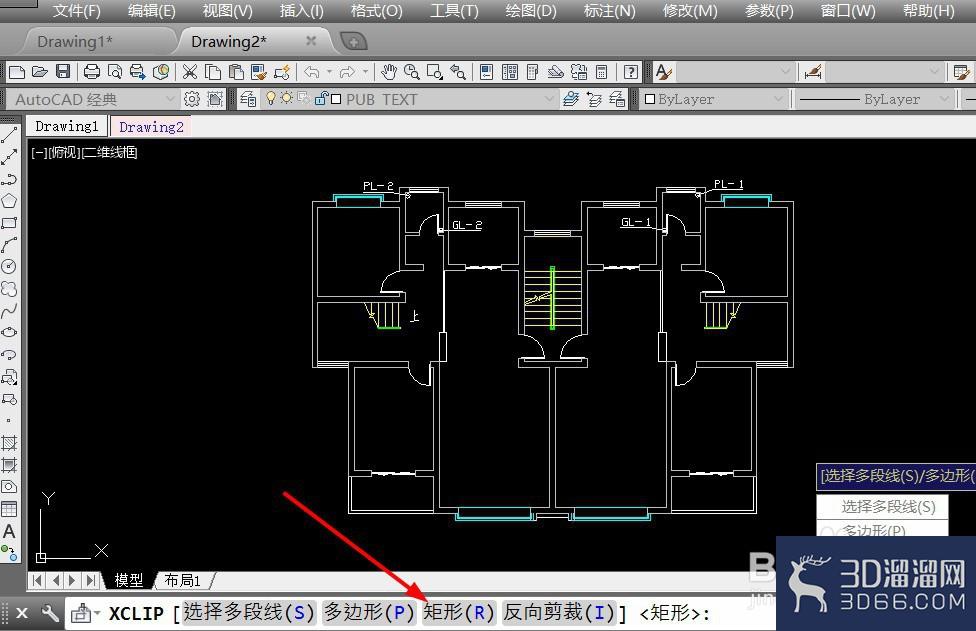

CAD中，XC命令快捷键，可以帮助我们截取图块，形成局部参照。下面，我们就来看看，XC命令怎么使用。

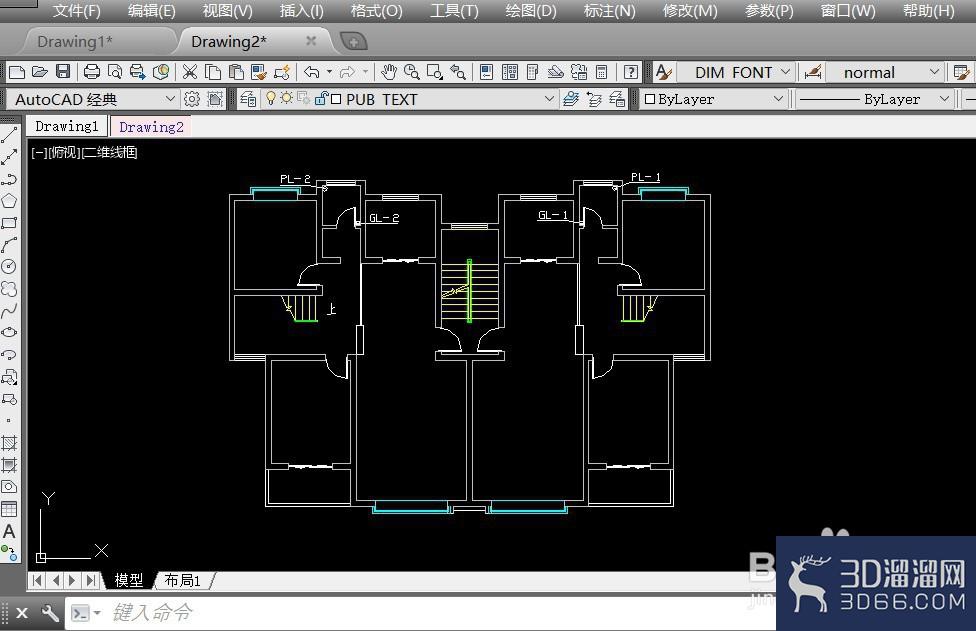

1、使用CAD，开启图纸文件。

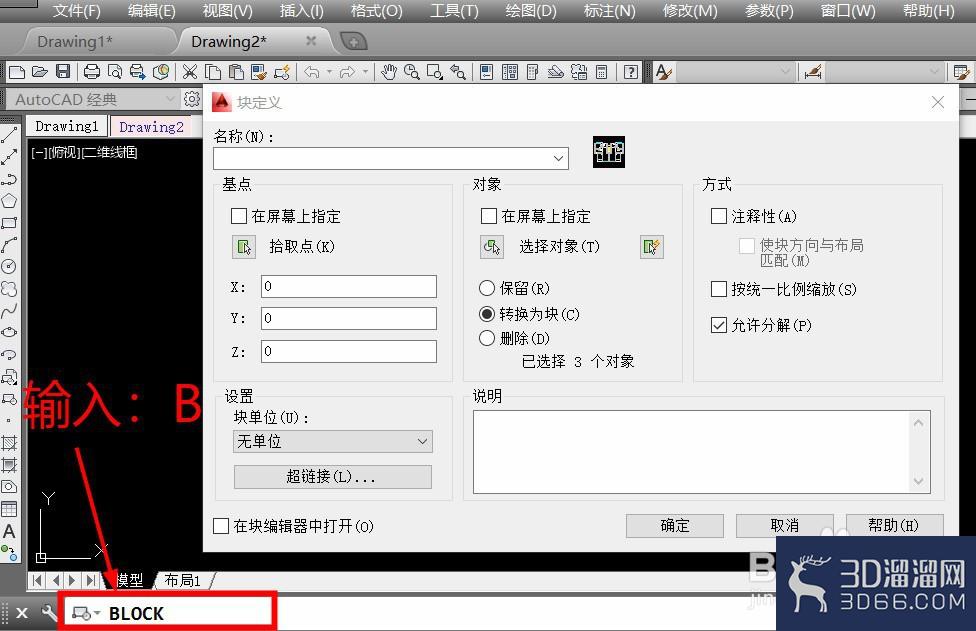

2、全选图纸，输入命令：B，按下空格键。

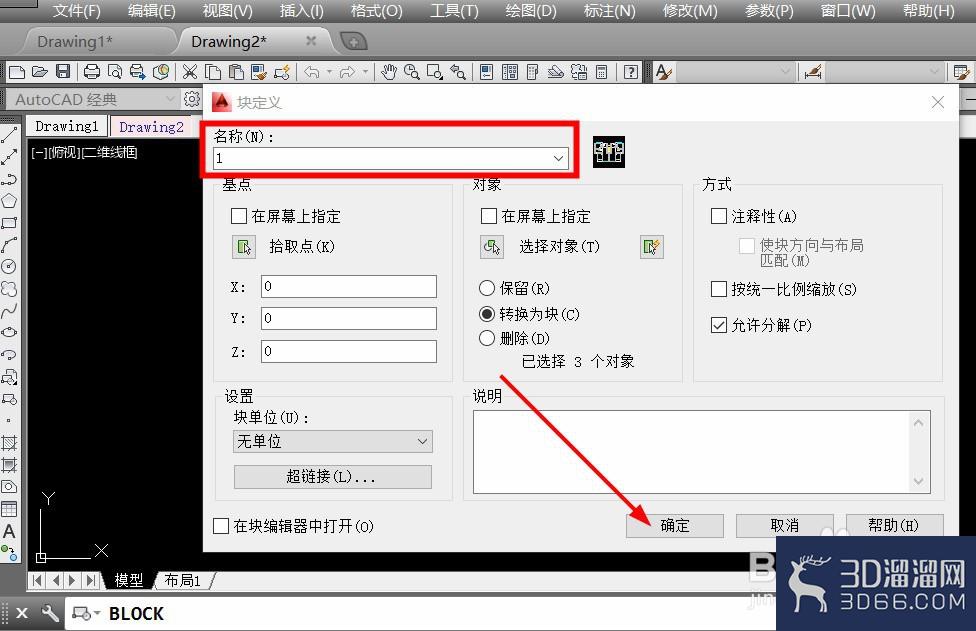

3、设置图块名称，点击确定，建立图块。

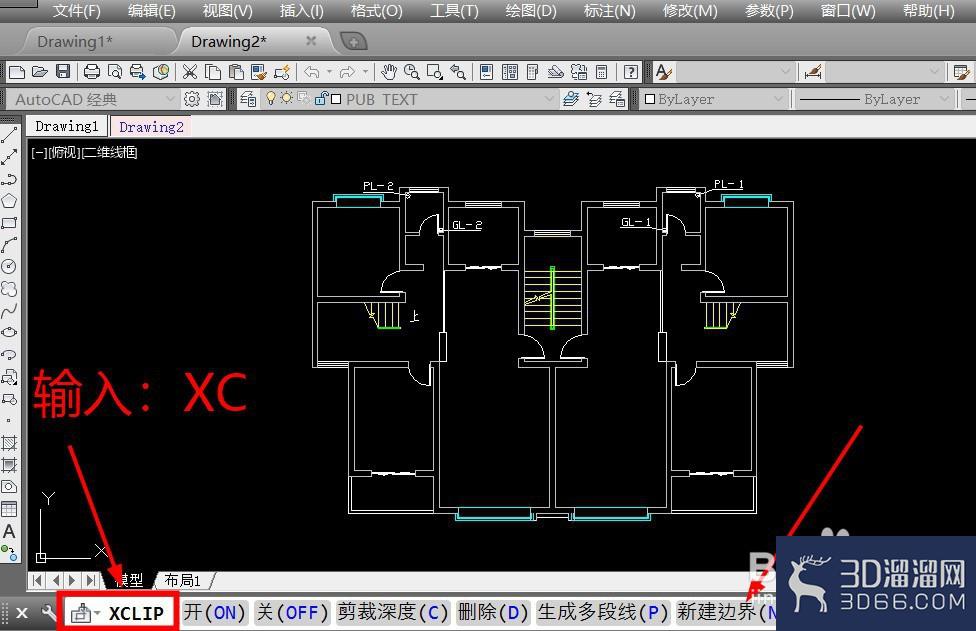

4、完成图块建立后，输入命令：XC，按下空格键，命令栏点击新建边界。
5、根据情况，选择边界类型，一般选择矩形。

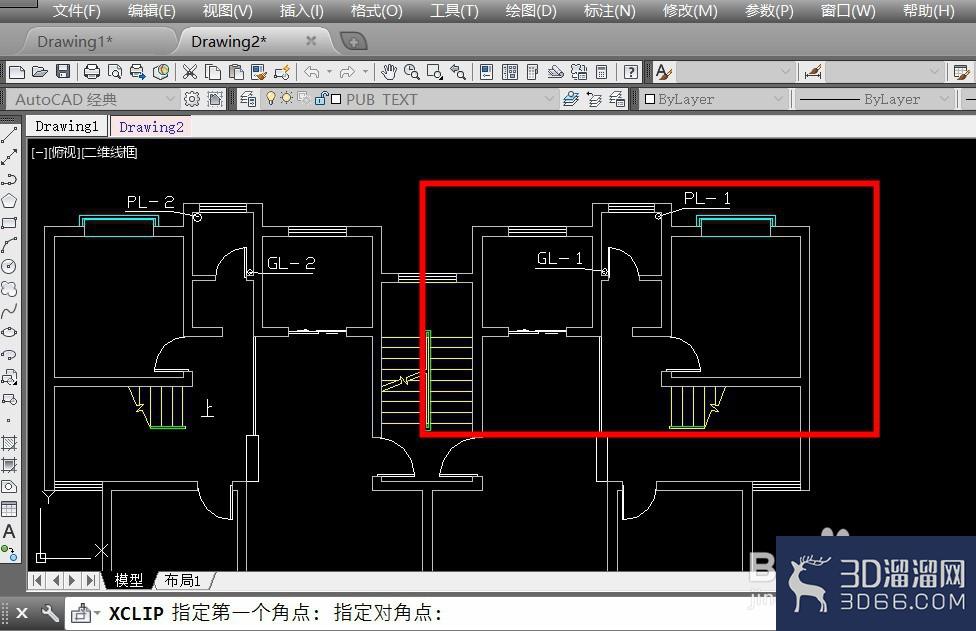

6、点击矩形后，在文件图块上，绘制矩形。

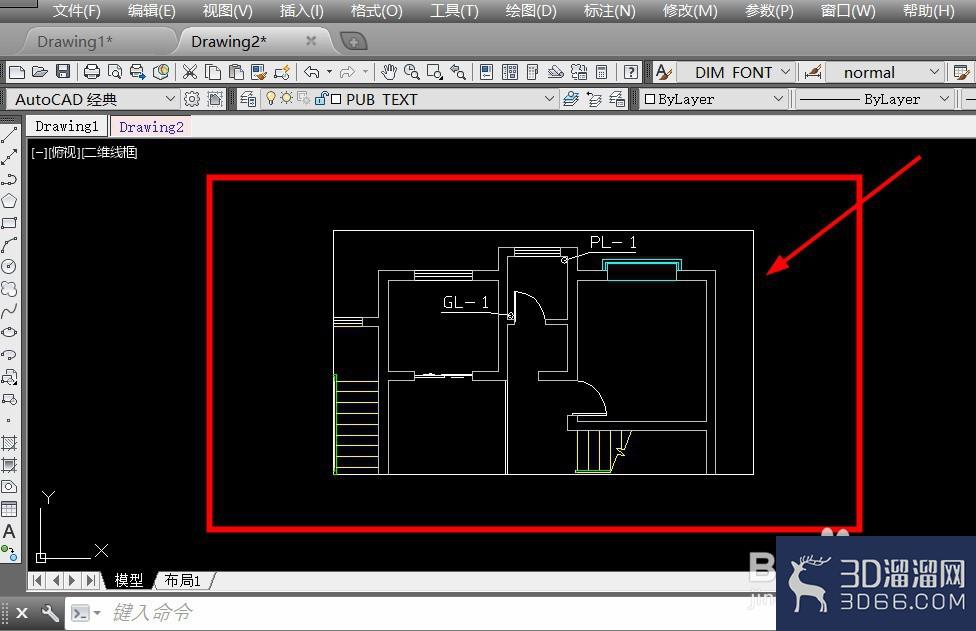

7、系统自动裁剪矩形框内内容，形成局部参照。
关于“CAD中XC命令的使用技巧”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
