在CAD中，XC命令快捷键，可以帮助我们截取图块，形成局部参照。那么XC命令怎么使用呢？下面就随小溜一起来看看吧。

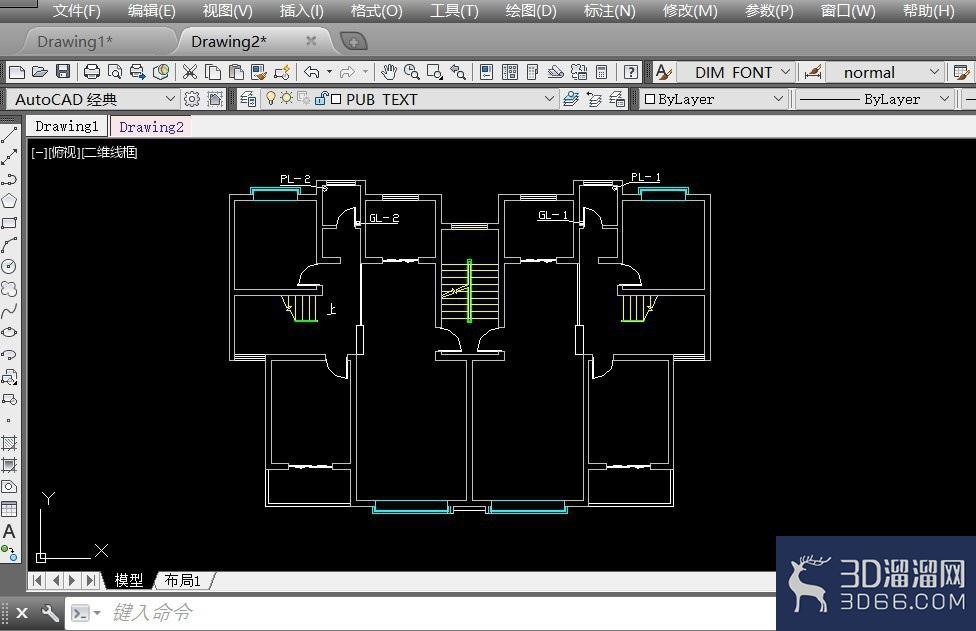

1、使用CAD，开启图纸文件。

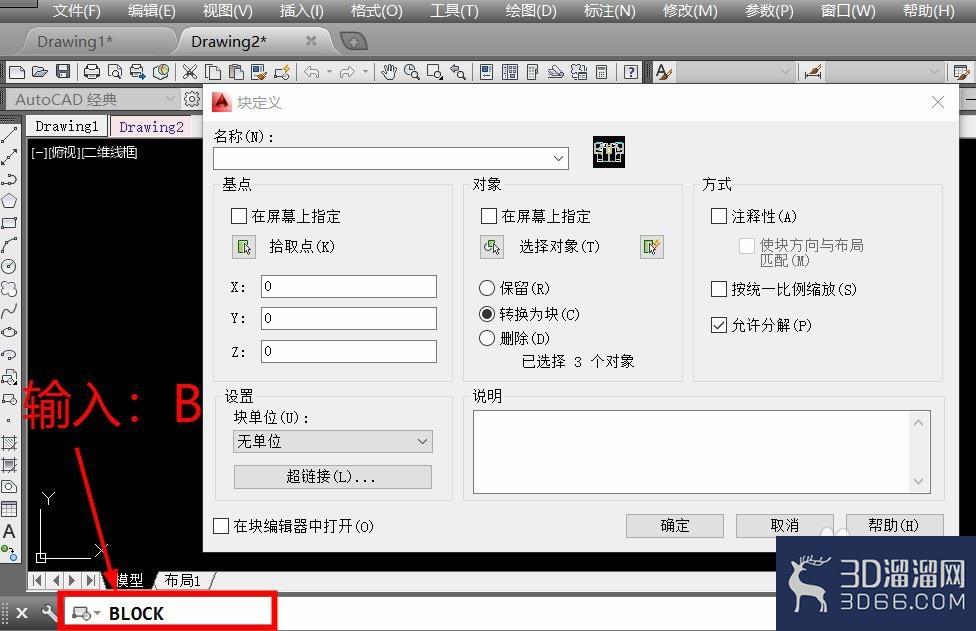

2、全选图纸，输入命令：B，按下空格键。

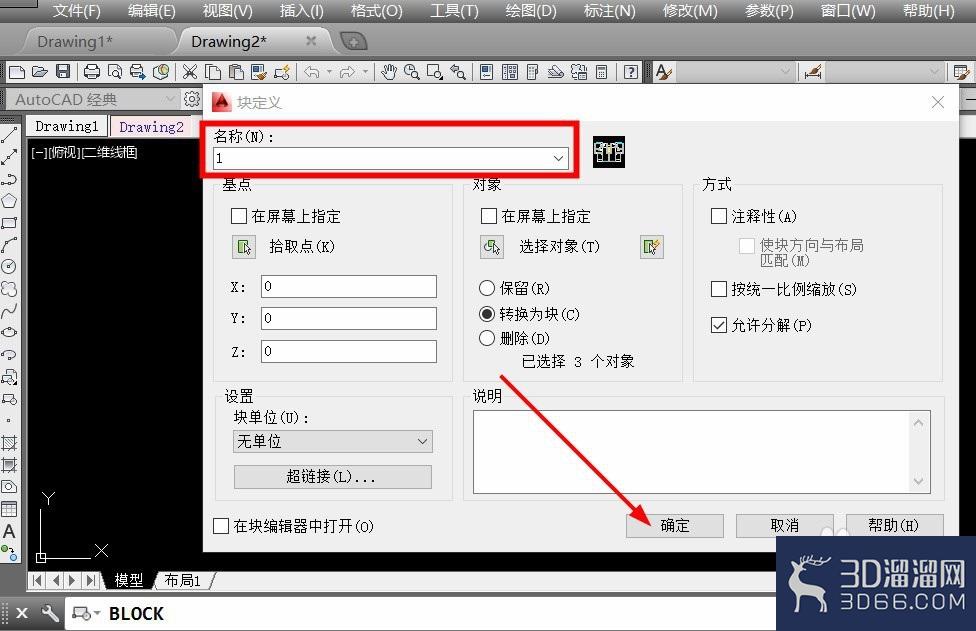

3、设置图块名称，点击确定，建立图块。

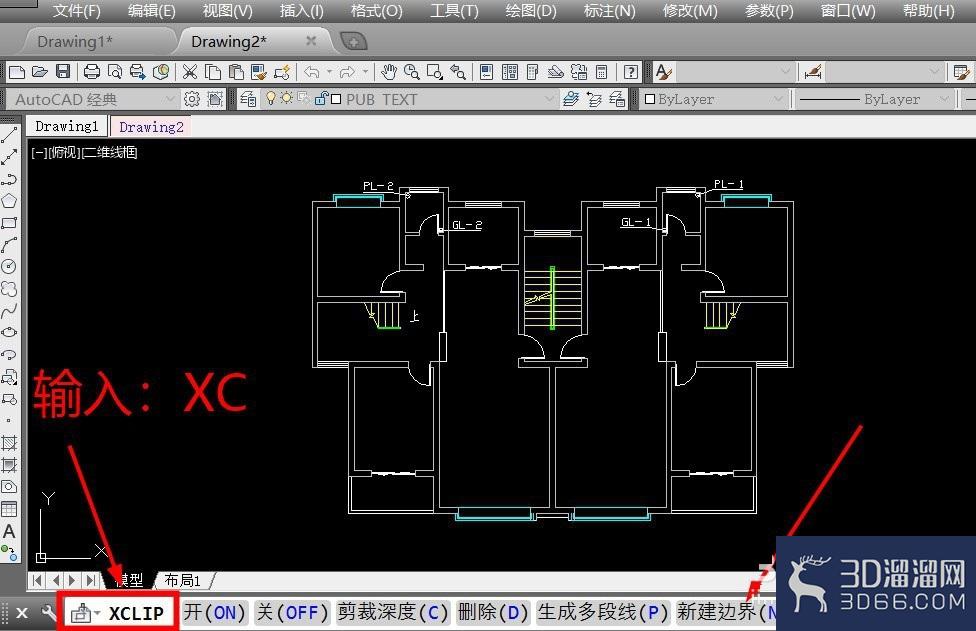

4、完成图块建立后，输入命令：XC，按下空格键，命令栏点击新建边界。

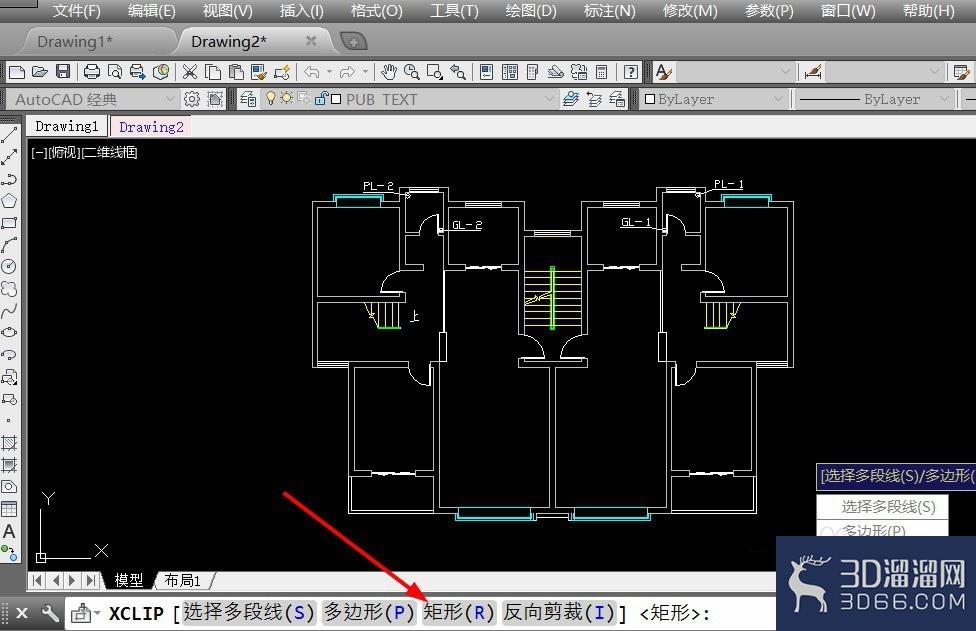

5、根据情况，选择边界类型，一般选择矩形。

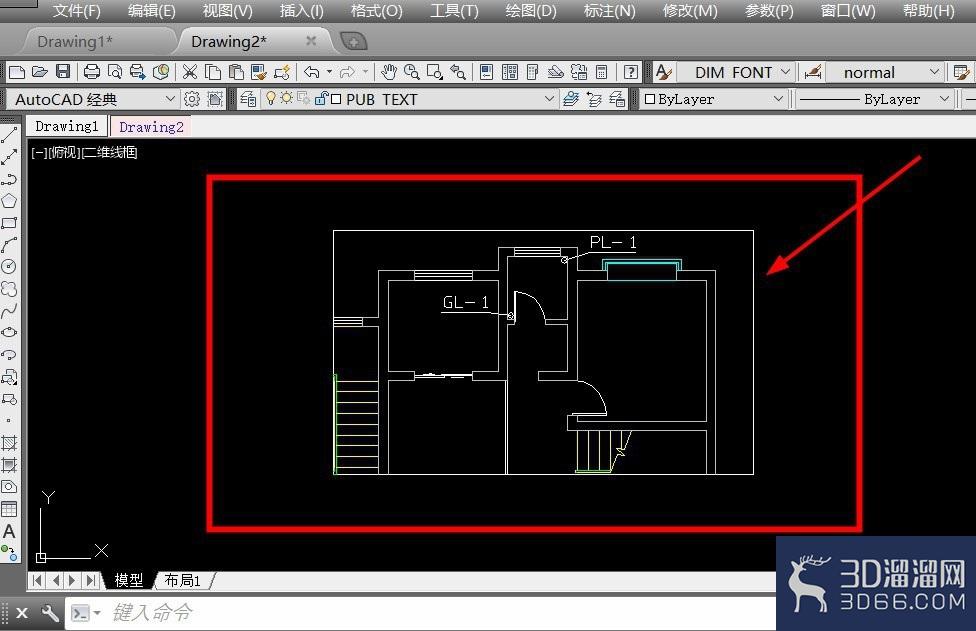

6、点击矩形后，在文件图块上，绘制矩形。

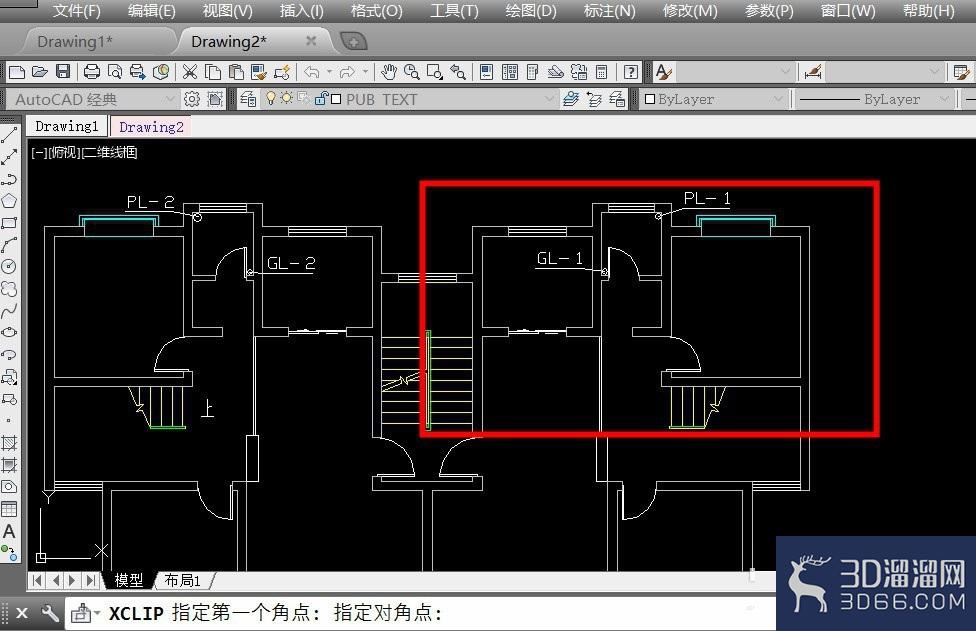

7、系统自动裁剪矩形框内内容，形成局部参照。
给大家分享的“CAD中XC命令的使用方法”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
