CAD中对象捕捉的使用功能及特点

我要回答
4个回答

捕捉要和栅格一起工作,栅格的长宽可以自己调整,再打开捕捉那么鼠标指针就只能点击栅格上的交点了,要关闭只需要按快捷键就行了

查看全部
2022-04-26
回复 采纳

就是捕捉各种点啊,右键--设置--可以选择一些点作为捕捉

查看全部
2022-04-26
回复 采纳

捕捉过程中,shift+右键,然后键入括号里面的字母.....
是最实战的用法.

查看全部
2022-04-26
(2) 回复 采纳

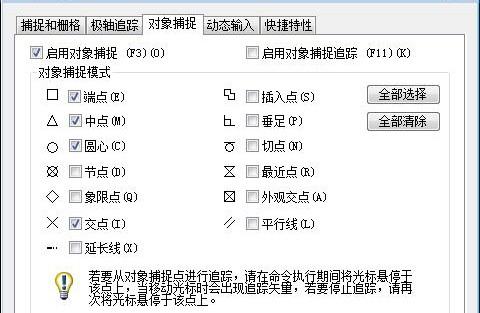

对象捕捉旨在图形上捕获特殊点:如垂足、端点、切点、中点、交点、圆心、节点等,只要打开了对象捕捉开关,并将鼠标光标移动到相关点附近时,CAD软件就会自动捕捉这些点。

图形的特征点有些是一个图形固有的点,只要这个图形画完,这些点就客观地存在着,而有些则是在某些特定条件下才会出现。

尤其是绘制精度要求较高的机械图样时,对象捕捉是精确定位的最佳命令工具。


CAD中对象捕捉的使用功能及特点

查看全部
2022-04-26
(3) 回复 采纳
