CAD中利用阵列工具制作简易表盘？

在CAD中，用阵列工具制作表盘能快速完成等间距布置，特别适合表盘刻度这类重复元素的绘制。如果你觉得手动画太麻烦，阵列工具就是个好帮手。本文会教你具体操作步骤，让你轻松绘制简易表盘。

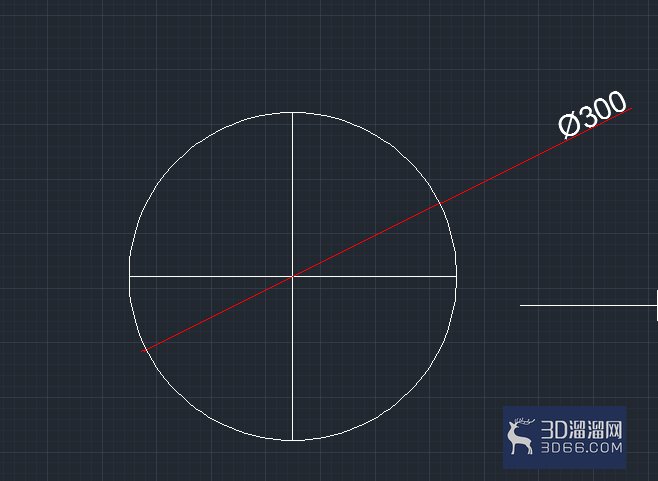

第一步，在绘图区域，我们先画一个直径为300的圆，并用直线工具把12点和3点方向的线画出来 ，这里记得打开对象捕捉按扭，如图。

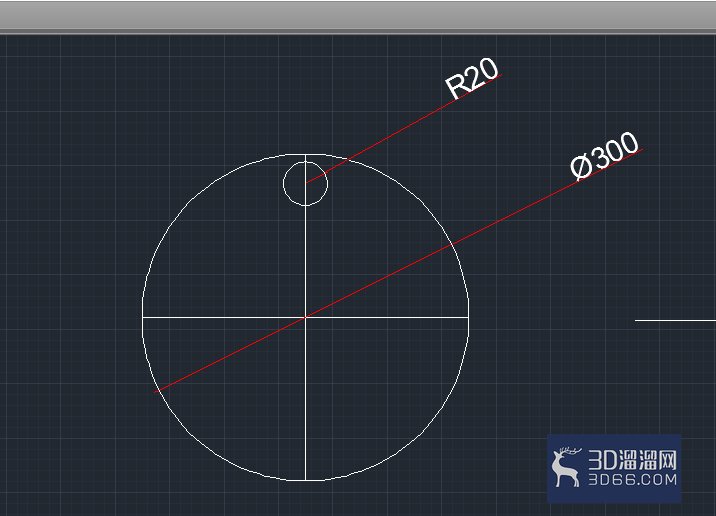

第二步，在12点的线上绘制一个直径为20的圆，如图所示。这里要用捕捉工具把圆心捕捉在直线上。

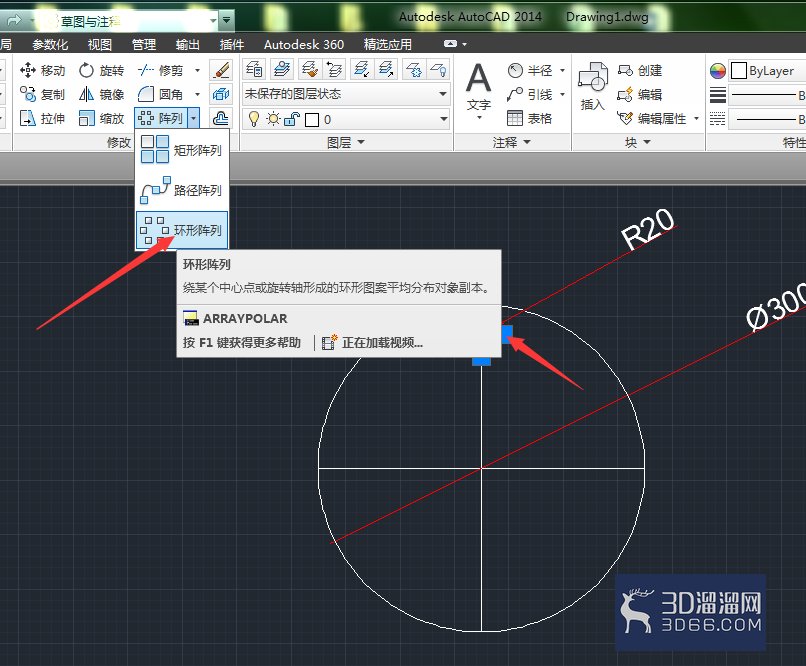

第三步，对这个直径为20的小圆进行环形阵列，先选中圆，然后选择环形阵列工具，如图所示。

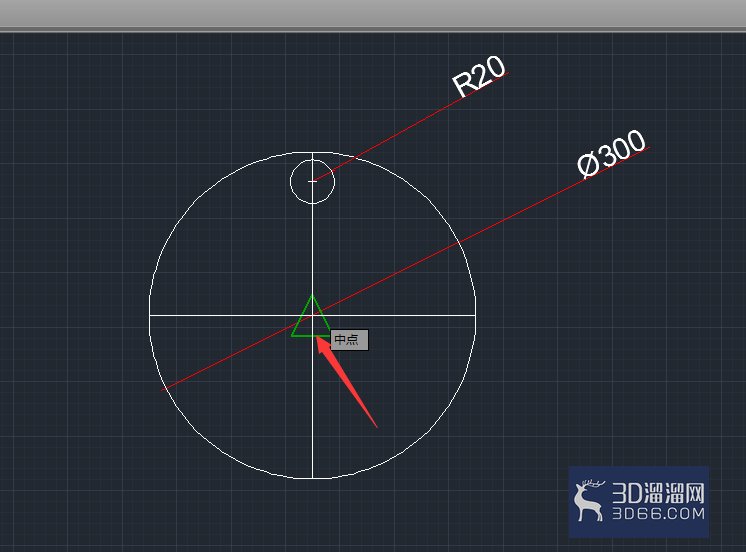

第四步，在绘图区域，提示我们选择一个小圆进行环形阵列的圆心，即为大圆的圆心，选择它，如图所示。

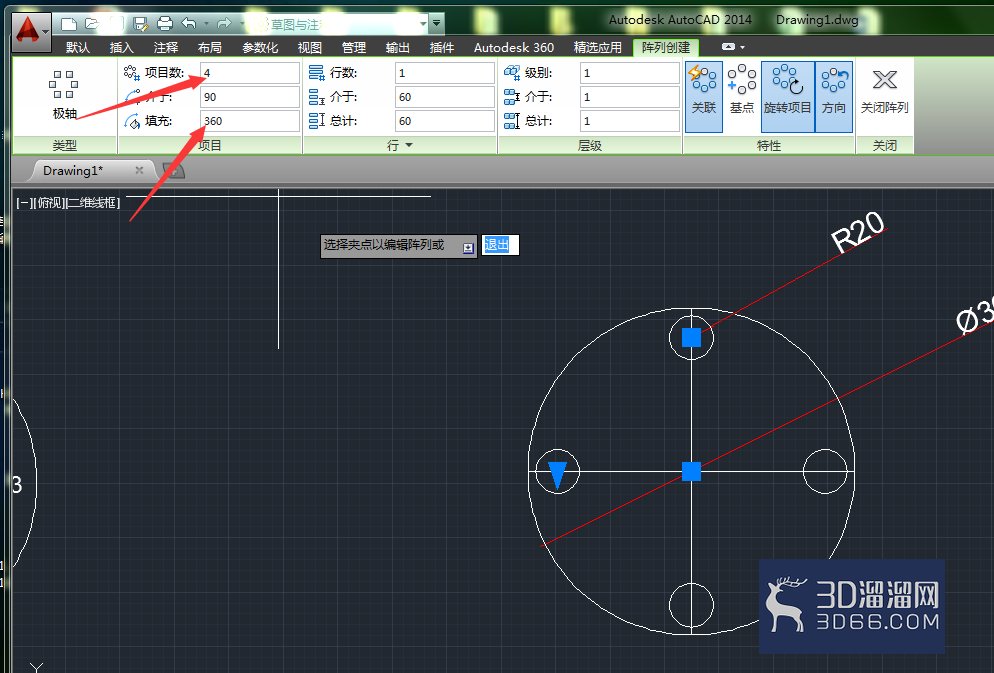

第五步，我们把项目数改为4，角度改为360度，效果如图所示。

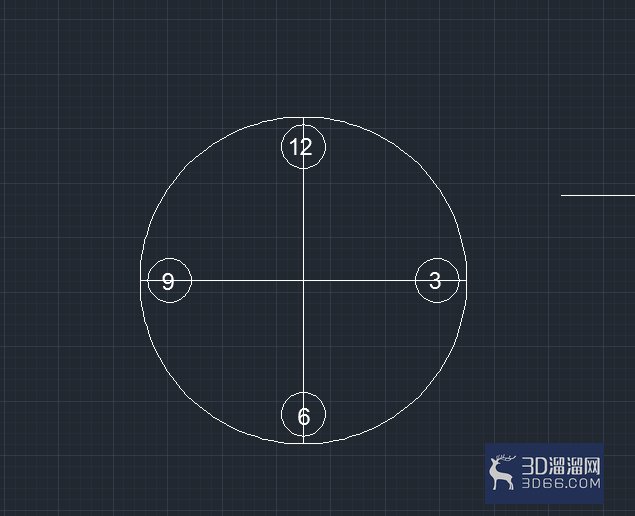

第六步，把小圆加下注释文字，12、3、6、9，如图所示，这是加完字后的效果，这里要用到文字工具，把调整好文字的位置。

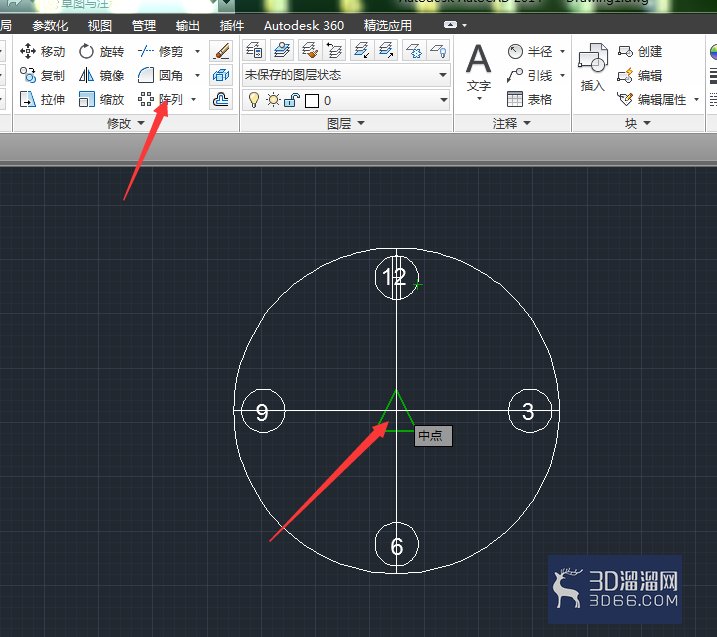

第七步，在12点的方向上绘制一个矩形，如图所示，这里要找开捕捉，把矩形的下边线的中心对齐到圆的下边点。然后对其进行环形阵列，选择环形阵列，并选择阵列的中心点。如图。

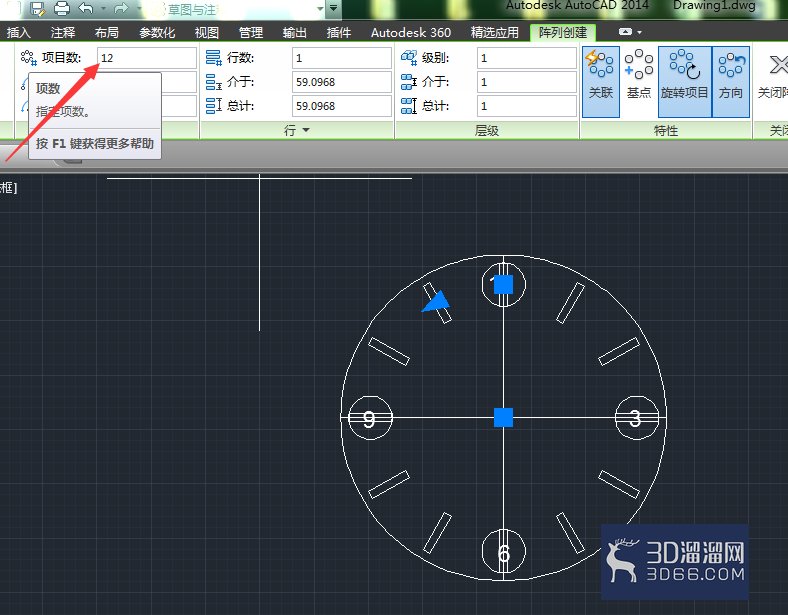

第八步，修改阵列的参数，项目数改为12，角度360，效果如图所示。整点的刻度就被做出来了。

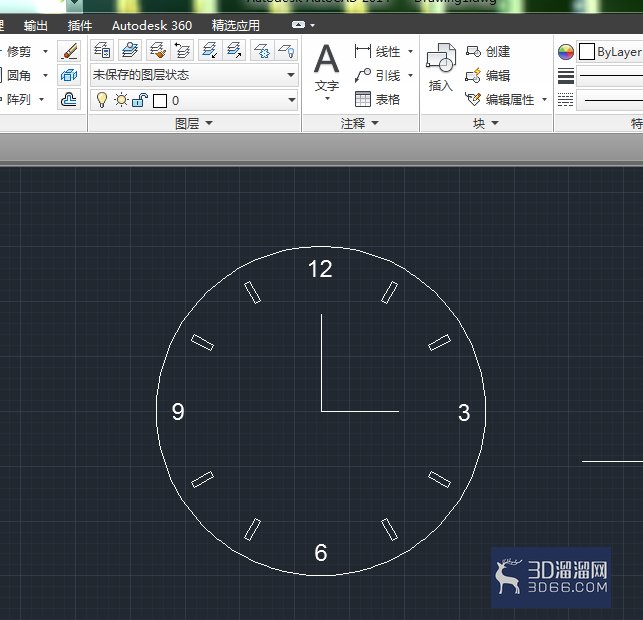

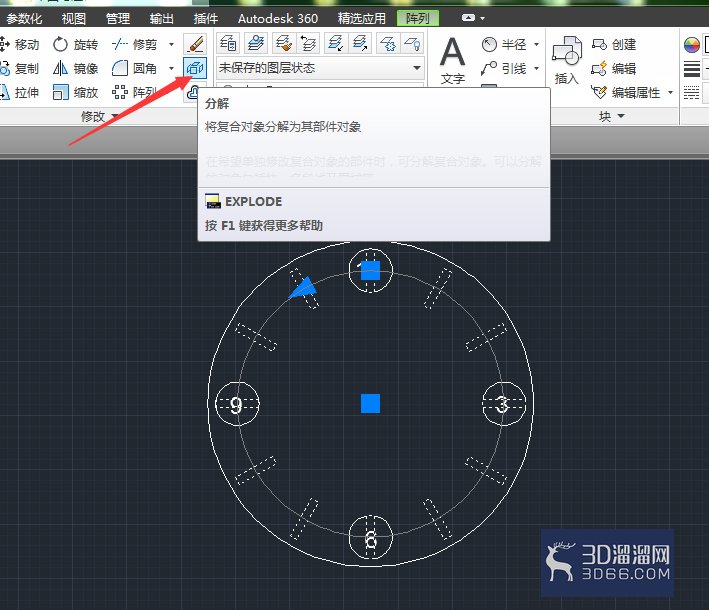

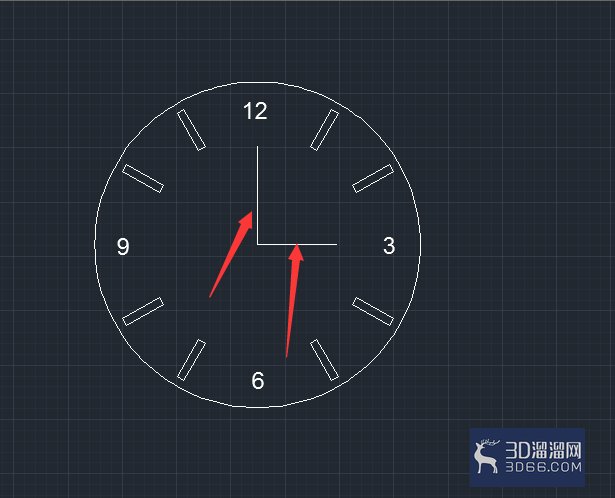

第九步，对环形阵列后的圆和矩形进行分解后，把多余的圆和矩形删除掉。并用直线工具绘制时针和分针，最后结果如图所示。
