AutoCAD如何制作矩形阵列？

分类：CAD图纸作者：小溜时间：2024-11-29 11:48:00

导语：在使用AutoCAD进行工程制图时，想要复制多个对象进行有规律的排列组合，就需要使用矩形阵列工具了，那AutoCAD如何制作矩形阵列呢？下面就介绍一下。

在AutoCAD中制作矩形阵列很简单。你只需要选中对象，点击阵列命令，然后设置行列数和间距，就能快速生成阵列。这对批量复制对象特别有用。本文会详细介绍操作步骤，帮助你轻松制作矩形阵列。

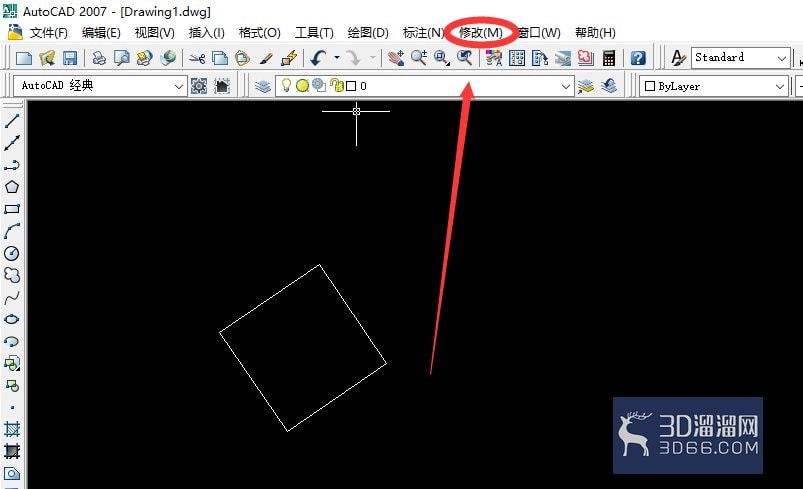

1、打开AutoCAD。在cad菜单栏中选择【修改】并点击打开

AutoCAD如何制作矩形阵列？

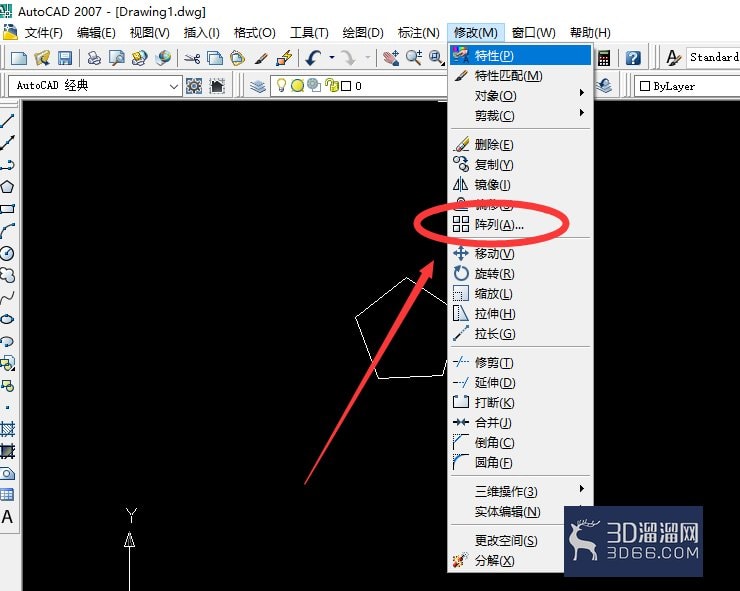

2、在AutoCAD【修改】下拉菜单中选择【阵列】并点击打开。

AutoCAD如何制作矩形阵列？

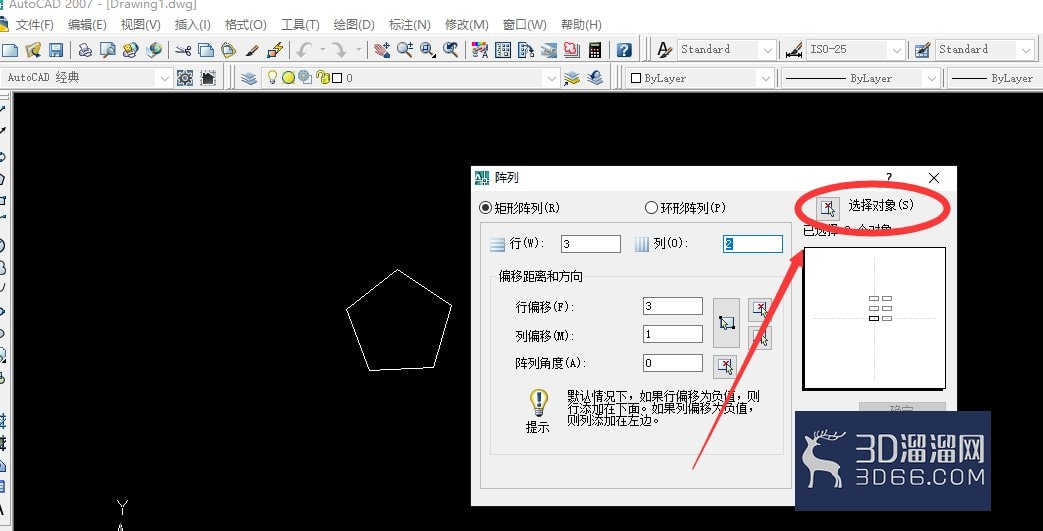

3、在弹出的阵列设置窗口中点击【选择对象】

AutoCAD如何制作矩形阵列？

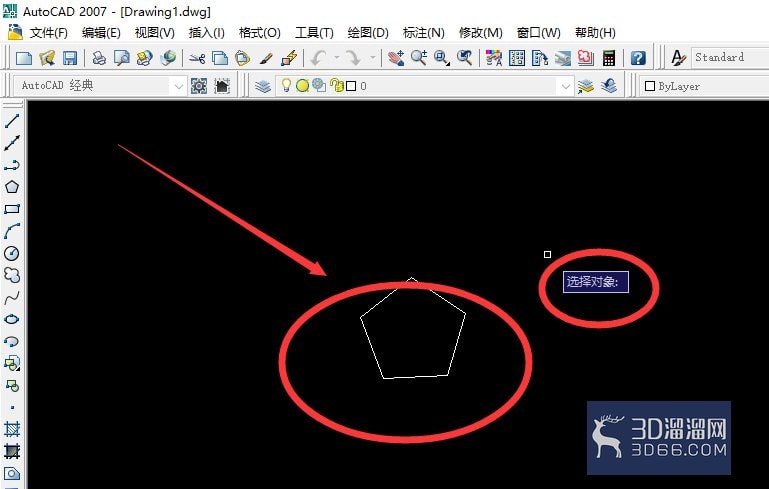

4、然后在autocad编辑窗口中选择需要进行阵列的对象。并打开。

AutoCAD如何制作矩形阵列？

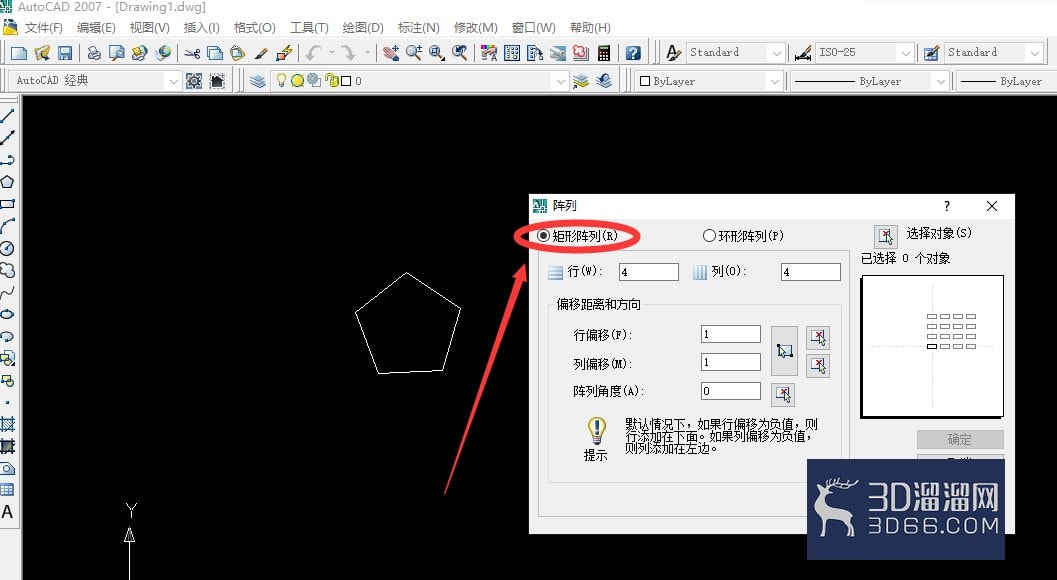

5、退出到阵列设置窗口中选择阵列类型为【矩形阵列】

AutoCAD如何制作矩形阵列？

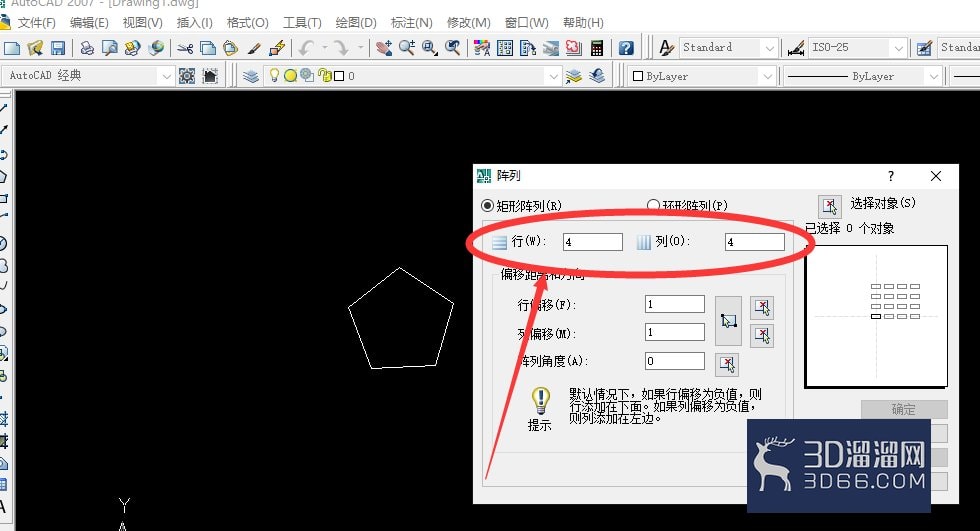

6、然后设置矩形阵列的行列的个数，

AutoCAD如何制作矩形阵列？

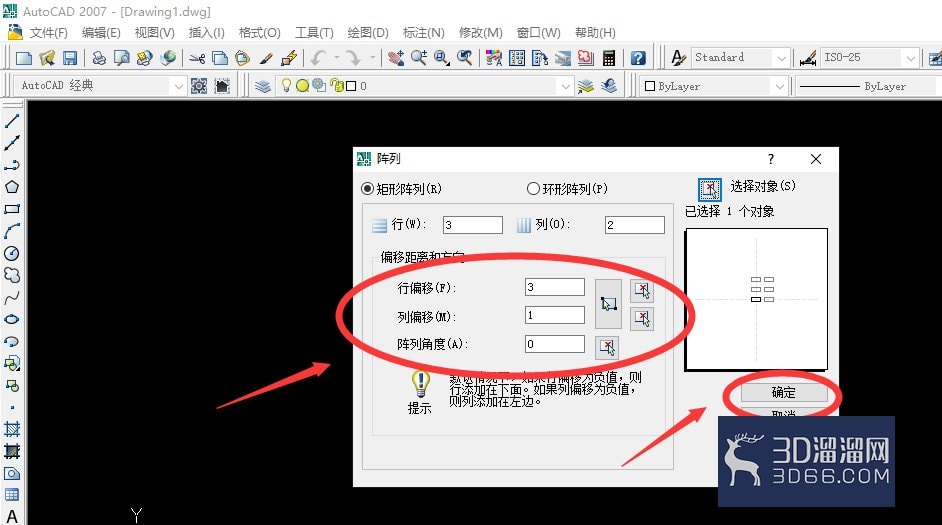

7、最后输入【偏移距离和方向】等参数，然后点击【确定】。

AutoCAD如何制作矩形阵列？

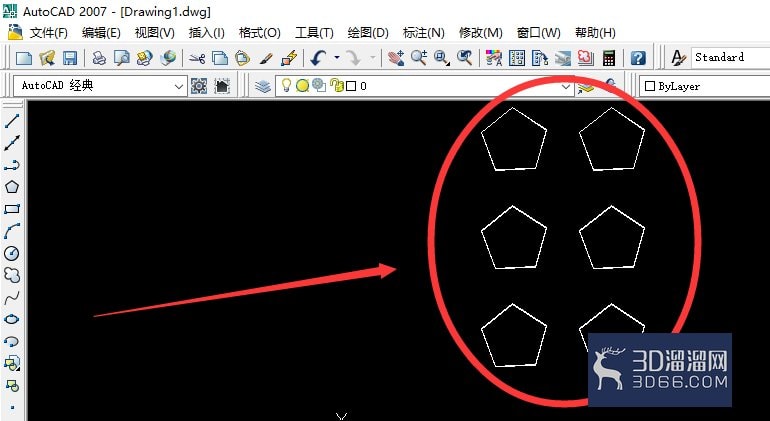

8、返回到编辑窗口中，图像的矩形阵列就设置成功了。

AutoCAD如何制作矩形阵列？

“AutoCAD如何制作矩形阵列？”的详细讲解到此结束啦，相信您已经学会了！如果您想获取更多CAD相关的知识和素材，别忘了关注3d66资讯~
