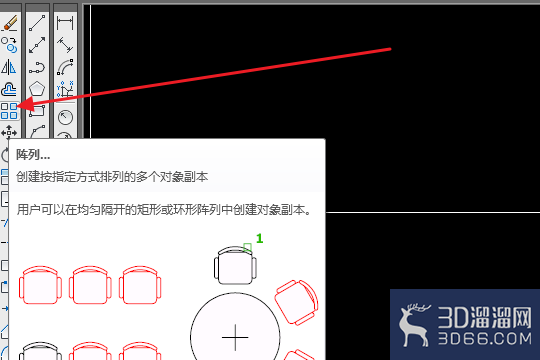

1、点击阵列命令。
在“修改”工具栏点击阵列图标，打开阵列对话窗。

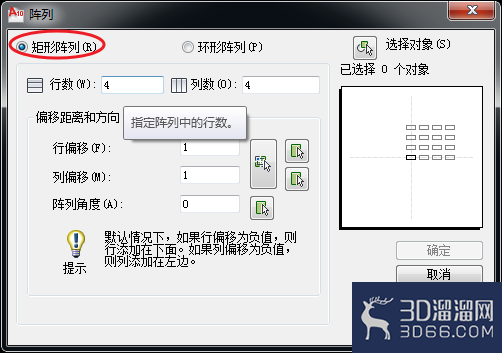

2、选择矩形阵列。
阵列分为矩形阵列和环形阵列，这里我们选择矩形阵列。

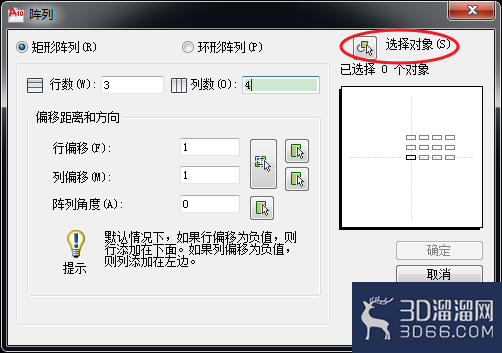

3、选择阵列对象。
点击“选择对象”前边的图标，然后框选需要阵列的对象。

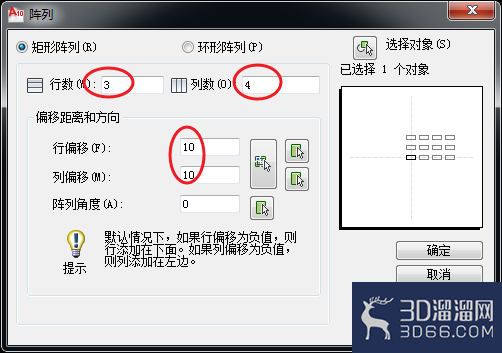

4、设置阵列参数。
设置需要阵列的行数、列数以及偏移距离，在右边的预览框内可以看到效果。

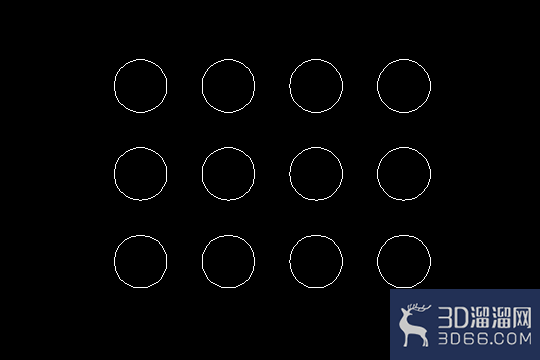

5、执行阵列。
参数设置好后，点击确定即可完成阵列操作。也可以先预览下，看是否有需要修改的地方。
注意事项阵列偏移值可以设置为负数。
给大家分享的“AutoCAD怎么使用矩形阵列绘图”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
