AutoCAD怎么使用阵列绘图？

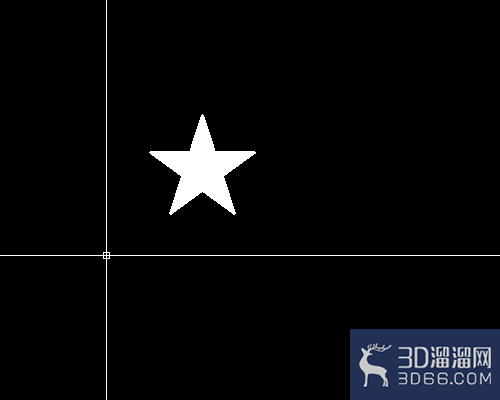

本篇分享，AutoCAD绘制中，阵列的使用方法。阵列用好了，有时候绘图会避免许多复制旋转操作，事半功倍。为方便示例，我们画一个五角星作为操作对象。

工具/原料AutoCAD方法1：矩形阵列

1、点击阵列命令图标，弹出阵列操作对话窗口。

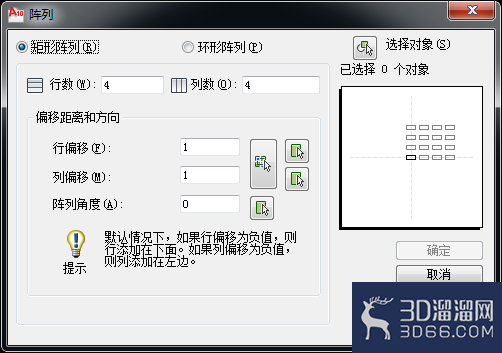

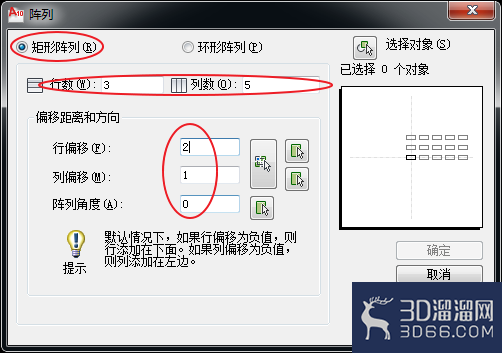

2、勾选“矩形阵列”，输入我们需要阵列的行数、列数以及行间距和列间距。

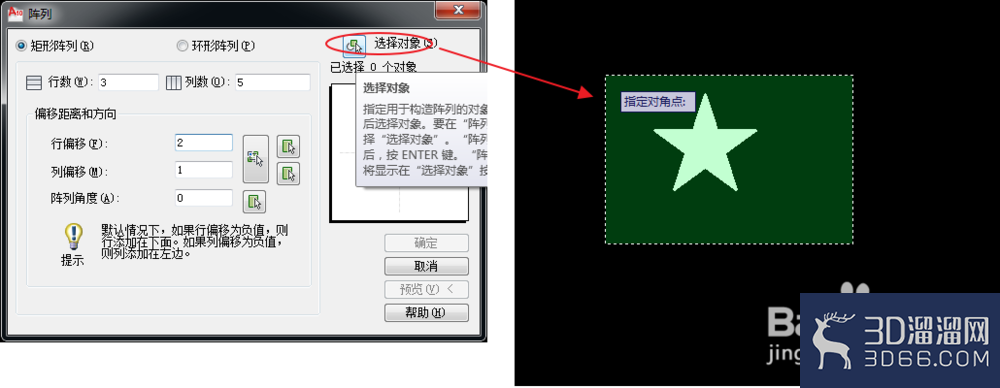

3、点击“选择对象”左侧的图标，这时光标会变成一个方块。

框选我们需要阵列的对象，这里我们选择五角星。（如何进行正确的框选动作，请参考引用的经验）

10AutoCAD如何框选（不同框选动作的区别）

4、框选完毕后，回车确认，回到阵列对话窗后，再点击确认。

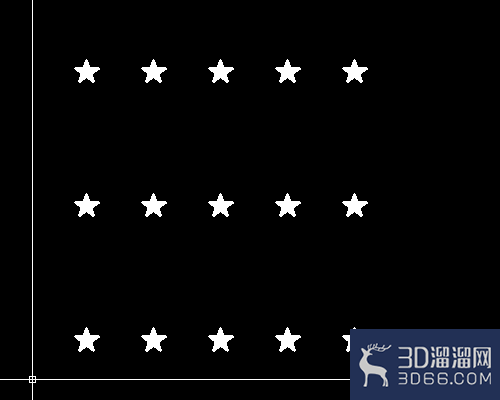

矩形阵列完毕，五角星被我们阵列成了3×5形式。

方法2：环形阵列

1、同样的，打开阵列对话窗。

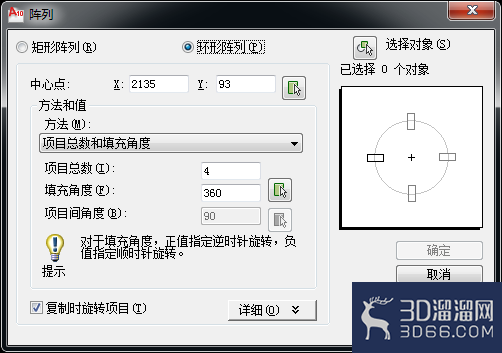

这时，我们勾选“环形阵列”

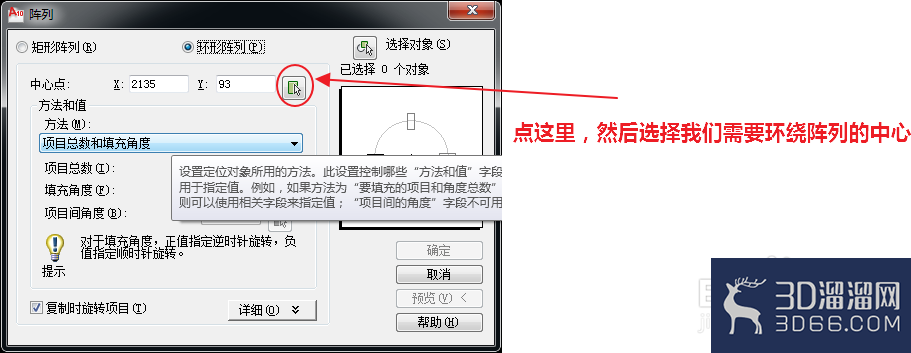

2、点击“中心点”右侧图标，光标在图纸上选择一个我们需要阵列的对称中心。

3、设置环形阵列的“方法”以及阵列数目、角度等信息。

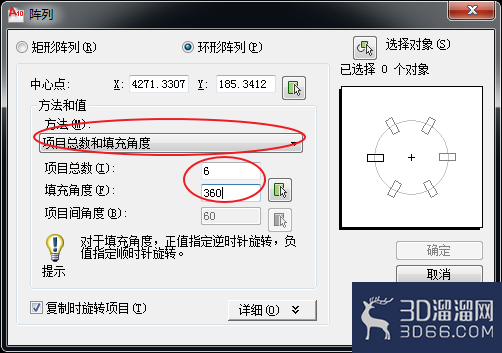

这里有好几个选项，大家可自行尝试，这里选择按项目总数和填充角度阵列。

4、最后，跟矩形阵列一样，选择我们需要阵列的对象（即五角星），确认。

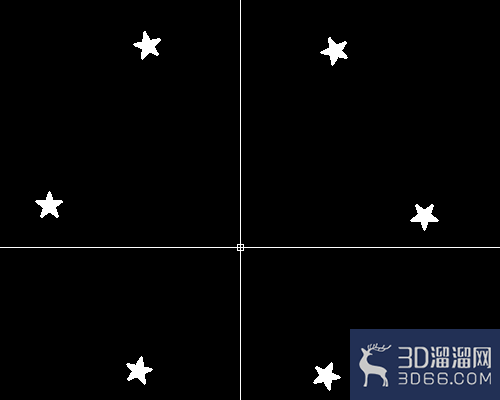

就可以完成环形阵列操作了。
