CAD怎么删去多出来的一段辅助线？

在SU中，独立显示组件可以帮助用户专注于特定部分进行编辑，而不会受到其他模型的干扰。通过隐藏其他元素，只显示所选组件，能有效提升工作效率。本文将讲解如何使用相关功能来独立显示组件，帮助你更方便地进行编辑。

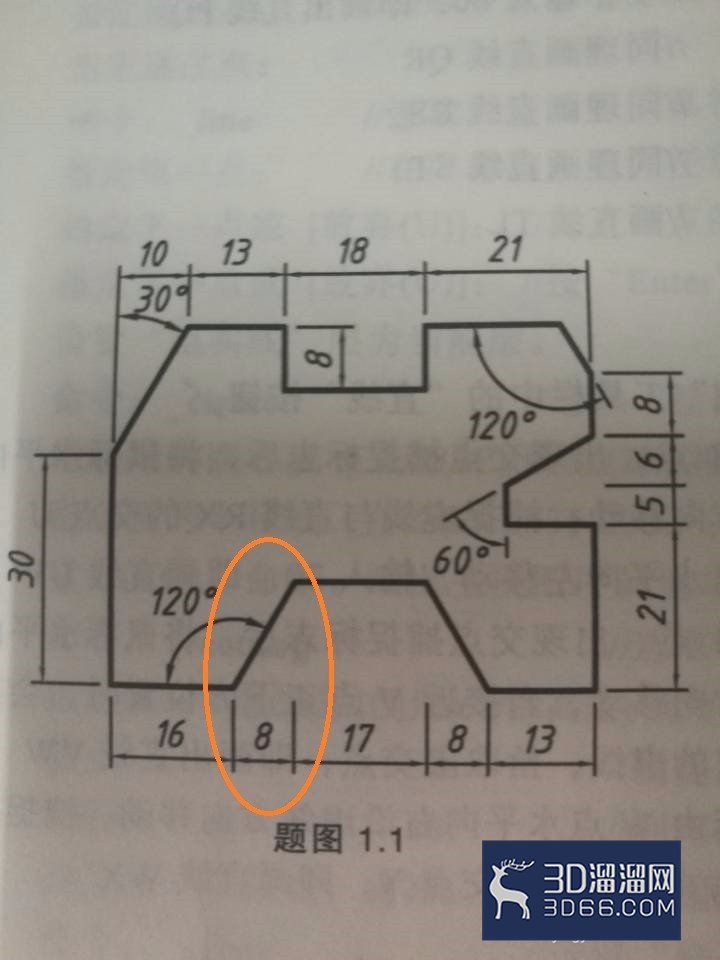

1、首先我们看到如图所示的这幅图，以左下角这段有角度，没有边长的为例。

2、由于是个特殊角，可以用数学方法算出来直线长度，但是当不上特殊角是，就可以直接用CAD方法来算了，其中一次方法是做辅助线

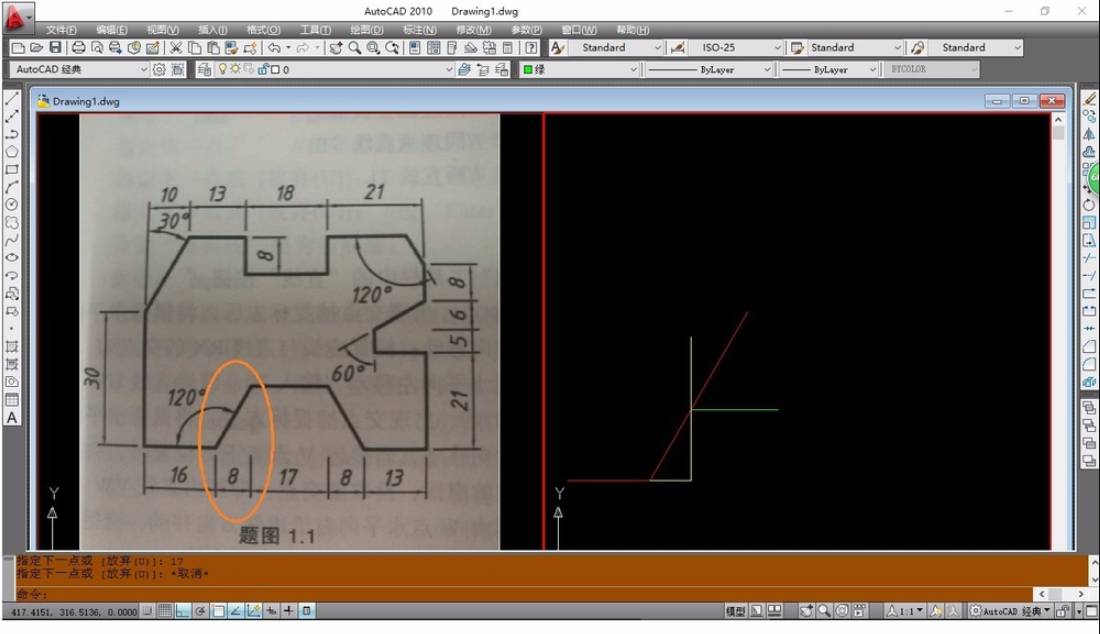

3、图中一种颜色代表一条直线，直线运用line命令配合极轴追踪画出来就可以了

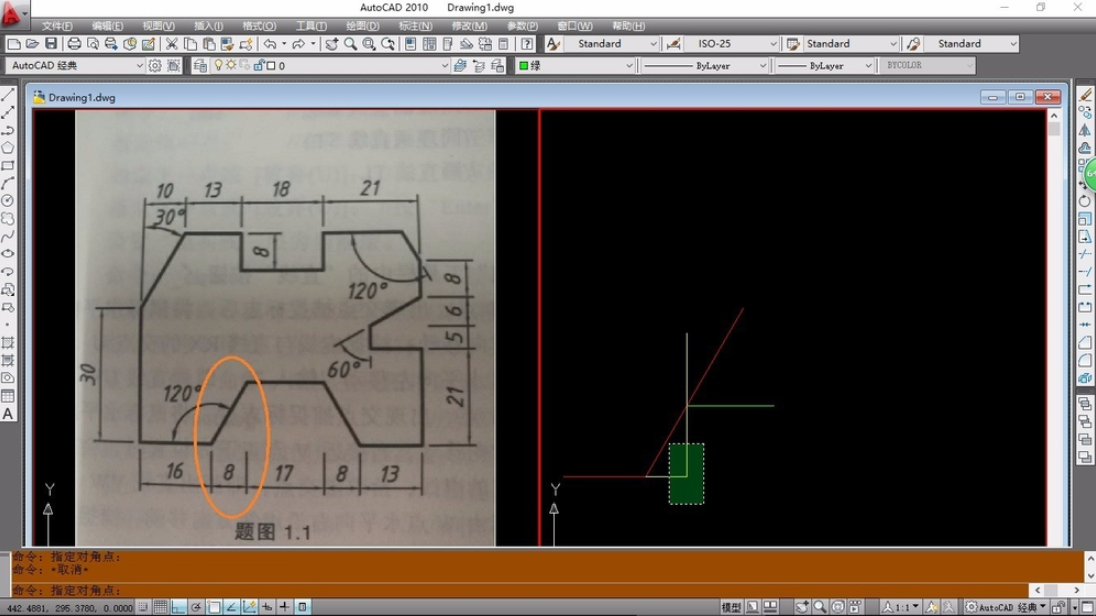

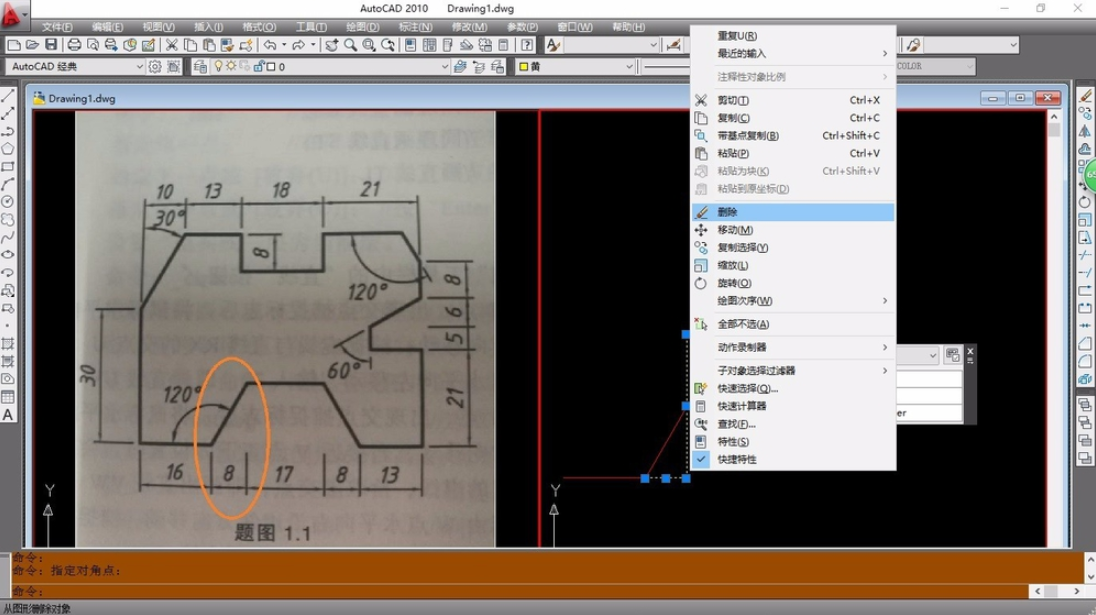

4、那么问题来了，画完了要删除多余的线，黄线好办，我们按住鼠标从左到右括出区域选中，然后按下delete，或者是右键 删除 就好。

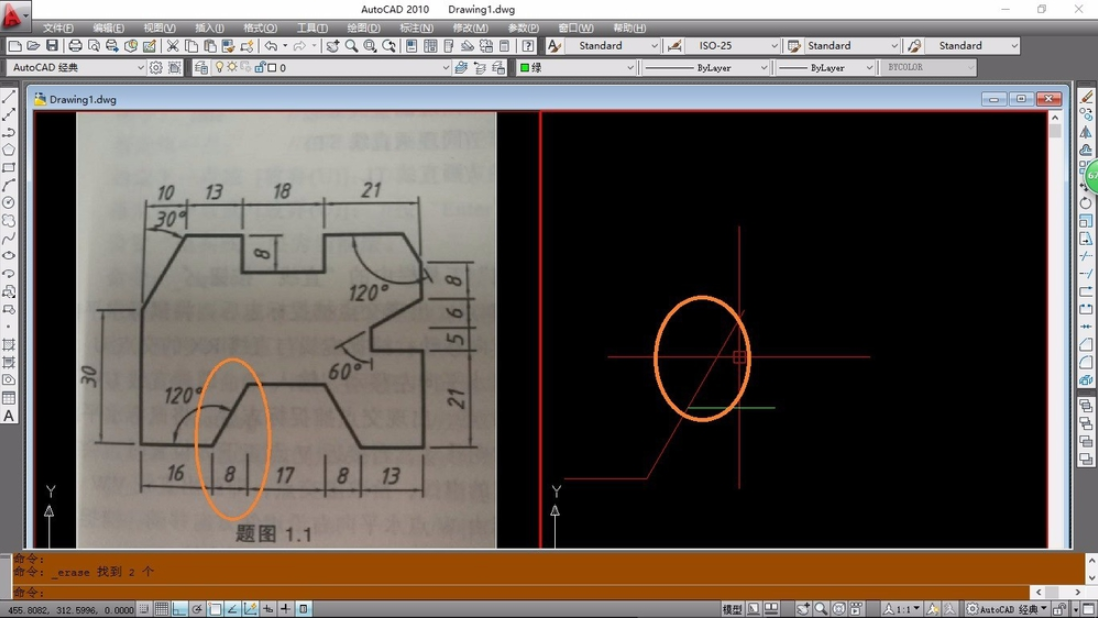

问题就是上面那一小段多出来的红线

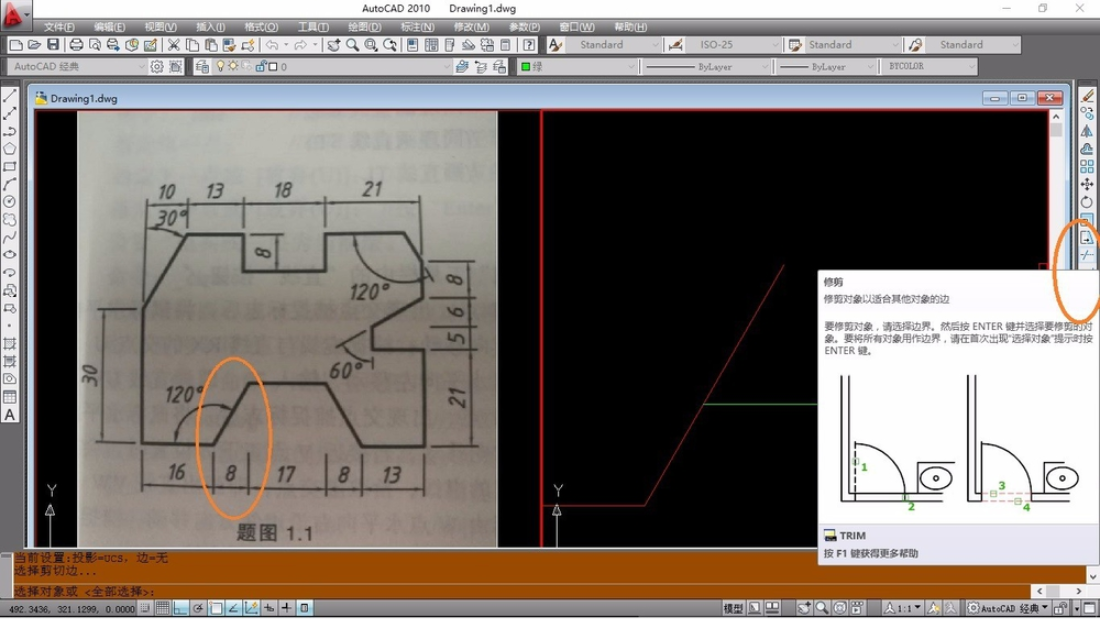

5、我们选择右侧编辑工具栏的“修剪”工具

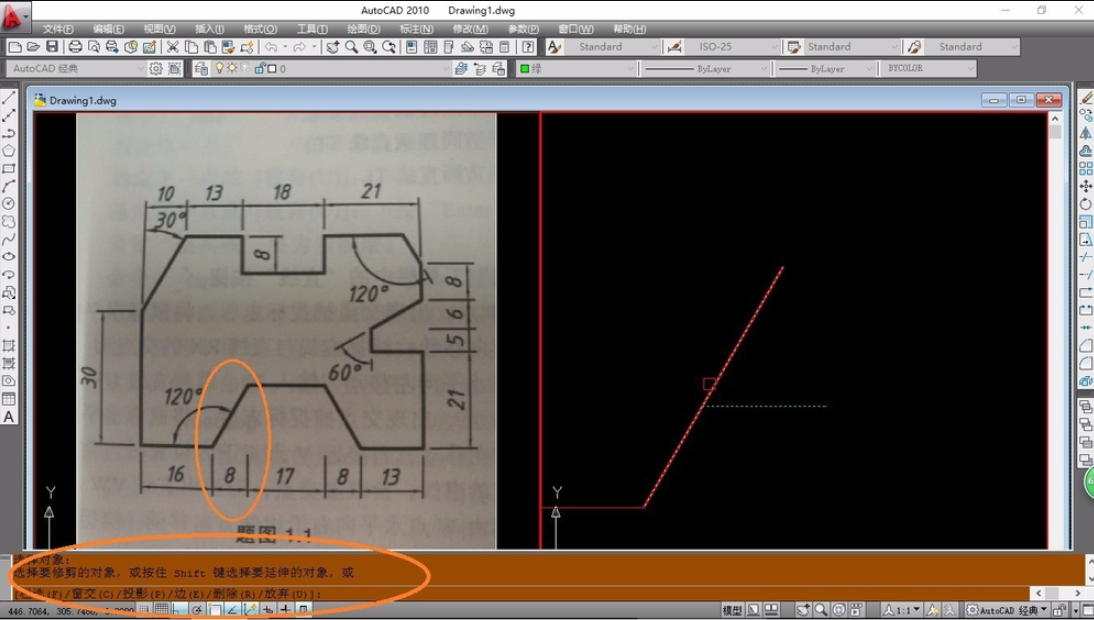

6、接着，选择绿线。然后，按下enter键

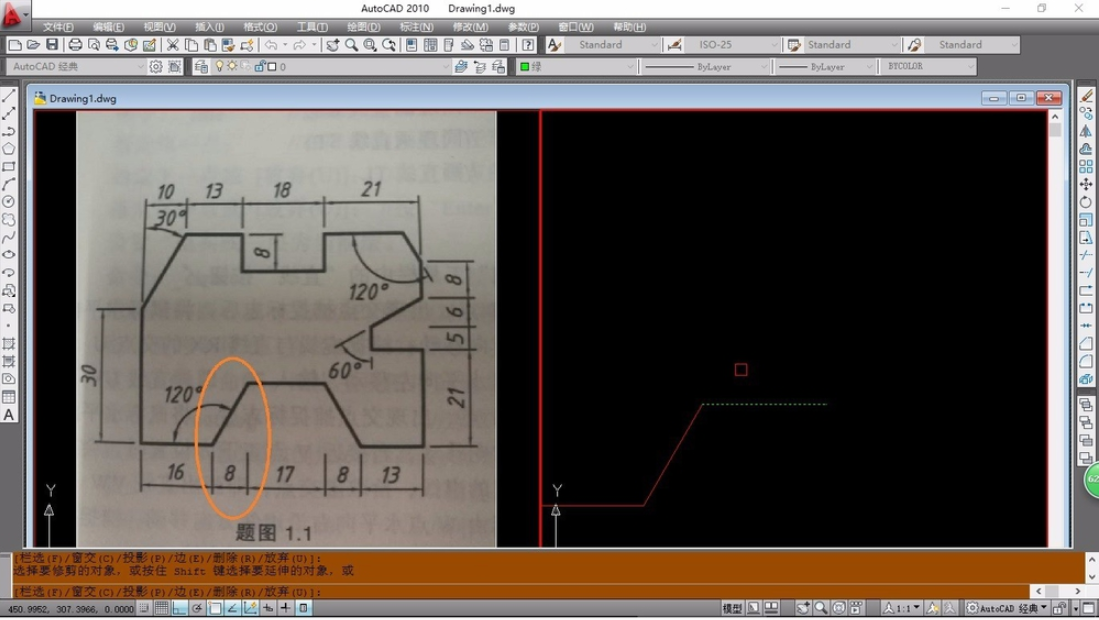

7、然后，鼠标移动到红线的上半段，也就是我们不需要的那部分，按下左键，就可以删掉了

如果最后一下按得的下半段，那么下半段就会删除这里选择绿线，是以绿线为边界如果操作失误，不用担心，按下 ctr l + z 就可以回退到上一步了。
