AutoCAD使用图层过滤器方法

在AutoCAD中，图层过滤器可以帮助你快速筛选和管理图层，特别是在图层众多时更为实用。通过图层过滤器，你能按条件查看和操作特定图层，提升工作效率。本文将介绍如何使用图层过滤器来优化图层管理。

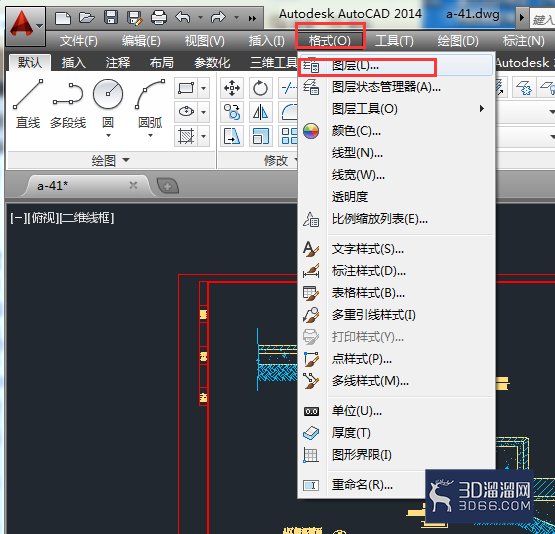

1、首先运行AutoCAD 2014 - 简体中文 (Simplified Chinese)软件，打开所需设置的图形文件，然后依次选择【格式】》【图层】选项，打开【图层特性管理器】。

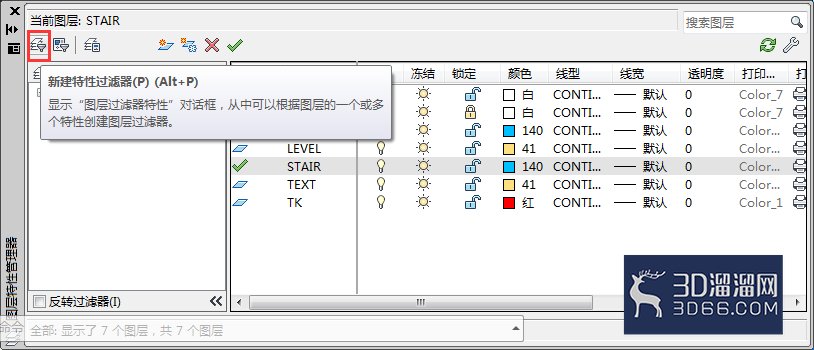

2、在自动弹出的【图层特性管理器】面板上，单击左上角【新建特性过滤器】按钮，打开【图层过滤器特性】对话框。

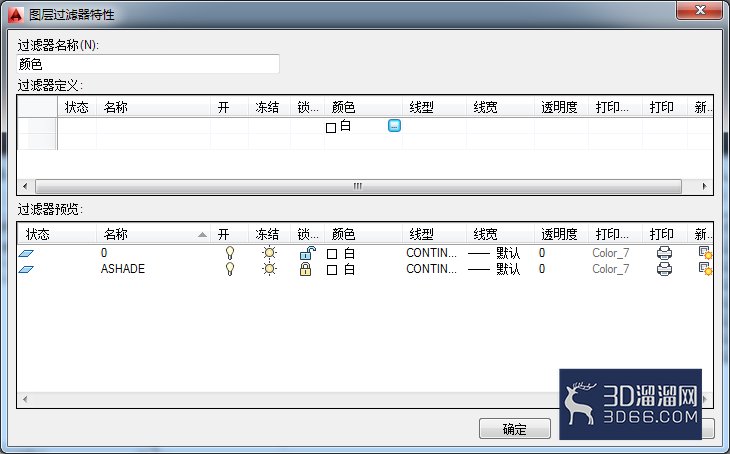

3、在【过滤器名称】文本框中，命名新建过滤器名称，这里输入【颜色】，然后在【过滤器定义】列表中，单击【颜色】下方矩形框，此时会显示，单击该图标，在打开的【选择颜色】对话框中，选择所需过滤的颜色，这里选择【白色】，此时在【过滤器预览】列表框中只显示出颜色为【白】色的图层。

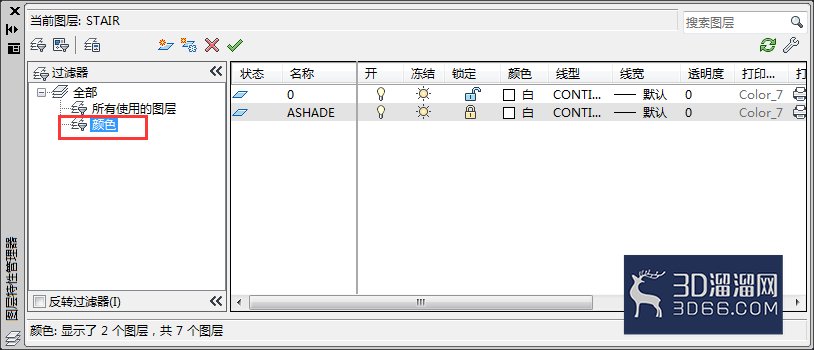

4、关闭【图层过滤器特性】对话框，在【图层特性管理器】对话框中，用户可看到新建的【颜色】图层特性过滤器，并在右侧的列表中显示出该图层过滤器所过滤出的图层。

2.新建组过滤器

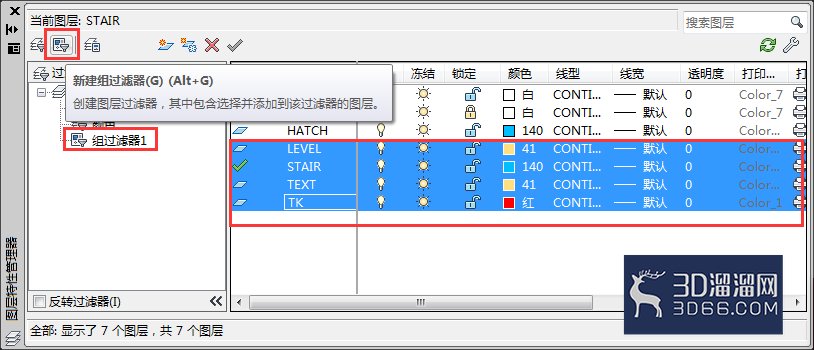

1、在【图层特性管理器】对话框中，单击【新建组过滤器】按钮。此时在右侧列表中显示【组过滤器1】选项，单击该选项可重命名。单击【全部】选项，在图层列表中选中多个图层选项，拖入【组过滤器1】选项中，如图所示。

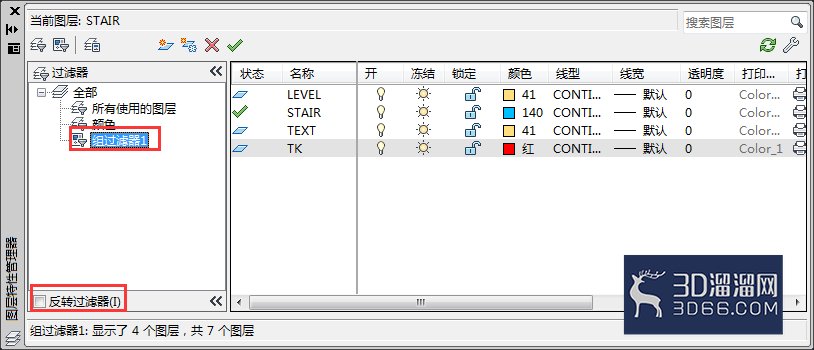

2、单击【组过滤器1】选项，在图层列表中可看到该组过滤器锁过滤的图层。勾选【反转过滤器】复选框，可显示除过滤层之外的所有图层。
