怎么在CAD中绘制会议桌和椅子立面图？

在AutoCAD中，坐标不见了可能会影响精准绘图和模型定位，尤其是在需要精确输入点位时。重新显示坐标能够帮助我们更好地掌控设计过程，确保每个元素都能准确定位。以下本文将为大家讲解如何重新显示AutoCAD中的坐标。

1、打开CAD新建一个项目，

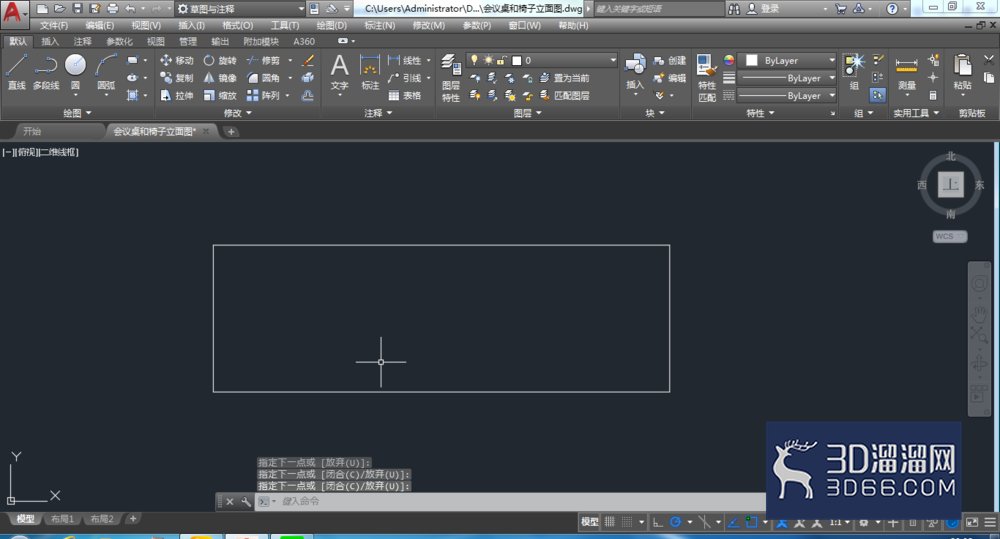

输入l输入7000,0回车输入@0,2250回车输入@-7000,0回车输入c闭合得到如图：

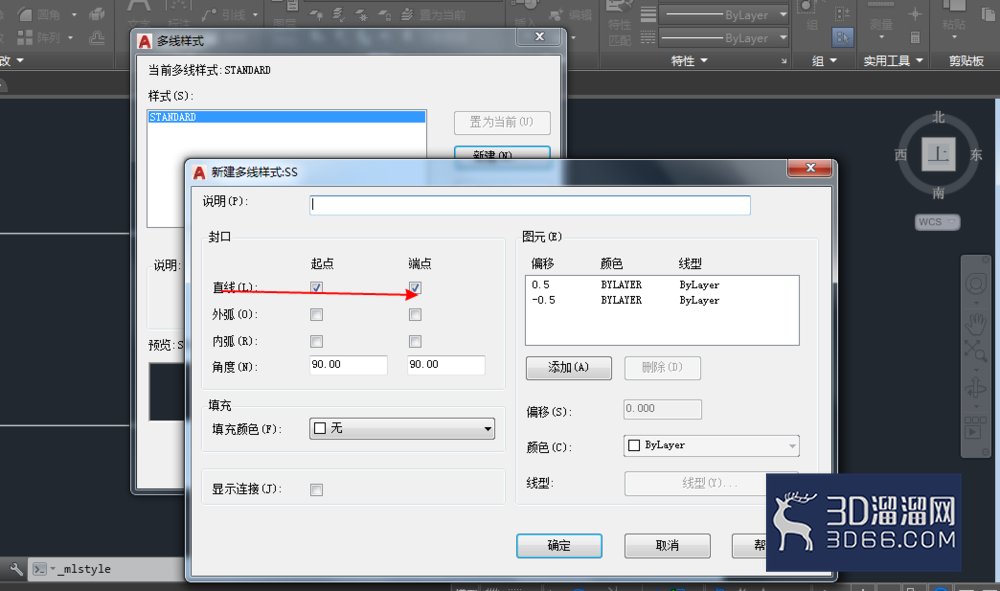

2、然后选择格式选择多线样式，因为已经设置过了

没设置过的只要点击基础样式点击修改 如图：

3、接下来选择绘图多线命令

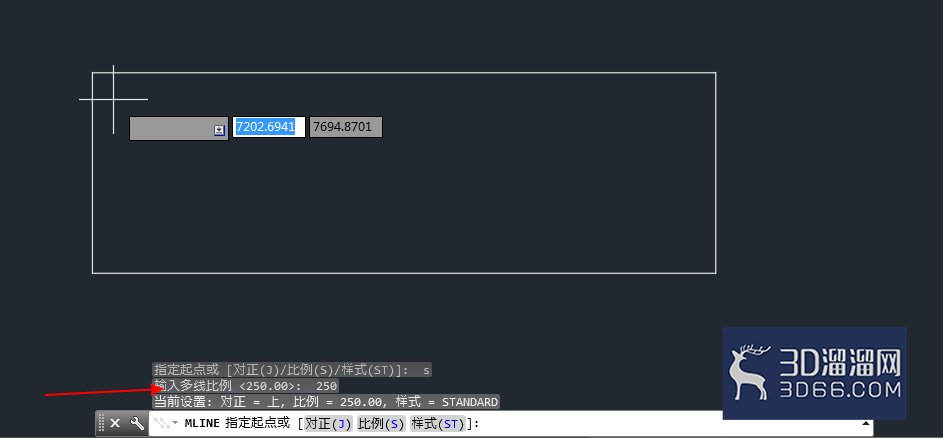

输入s设置比例为250如图：

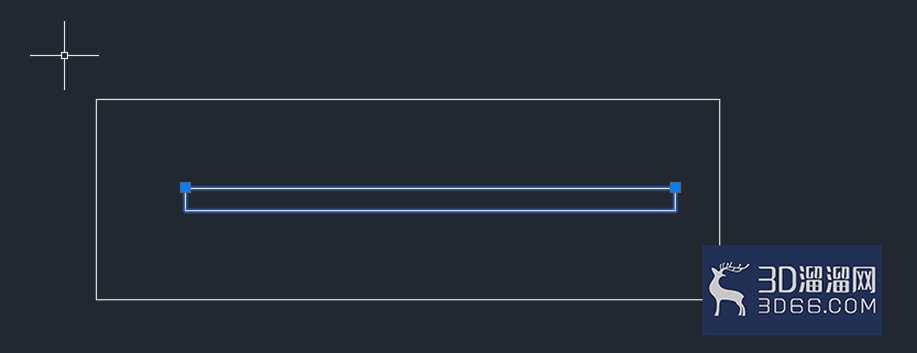

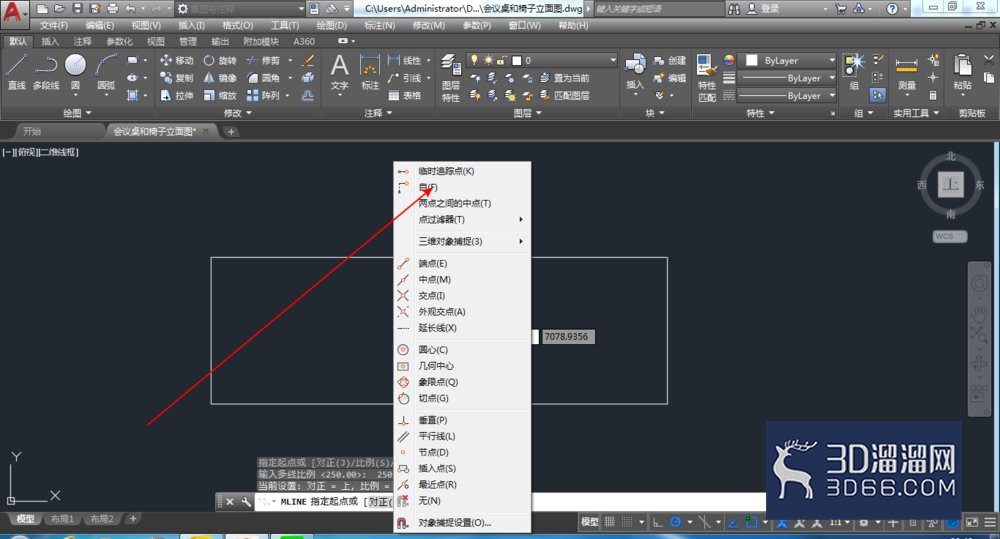

4、然后按shift+鼠标右键点击自功能如图：接着点击左上角的端点输入@1000，-1000回车然后引出输入5500回车得到如图：

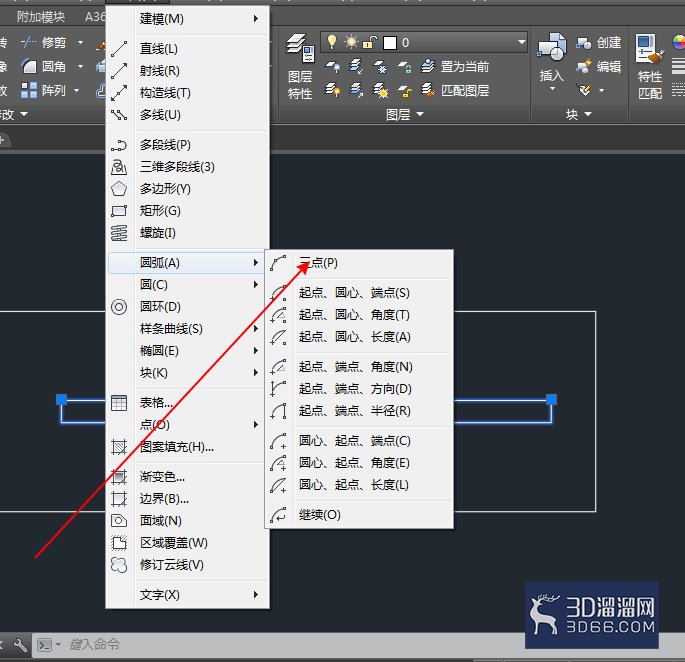

5、然后如图

激活捕捉自功能选择中点然后输入@0,300回车得到如图：

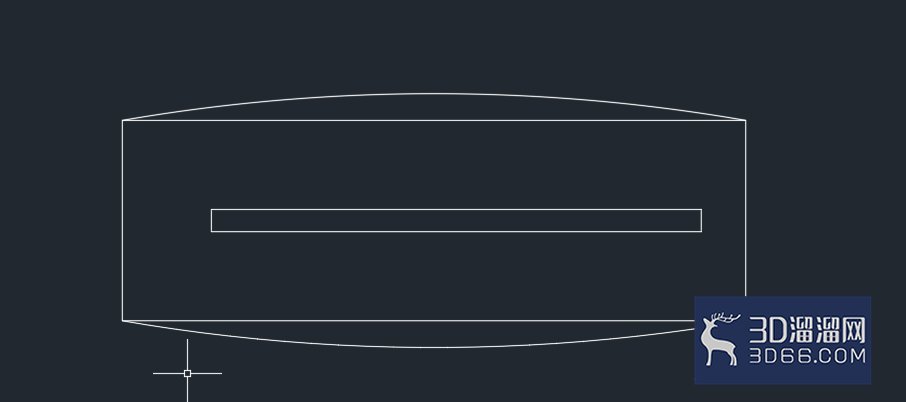

6、将上下边的两根直线删除

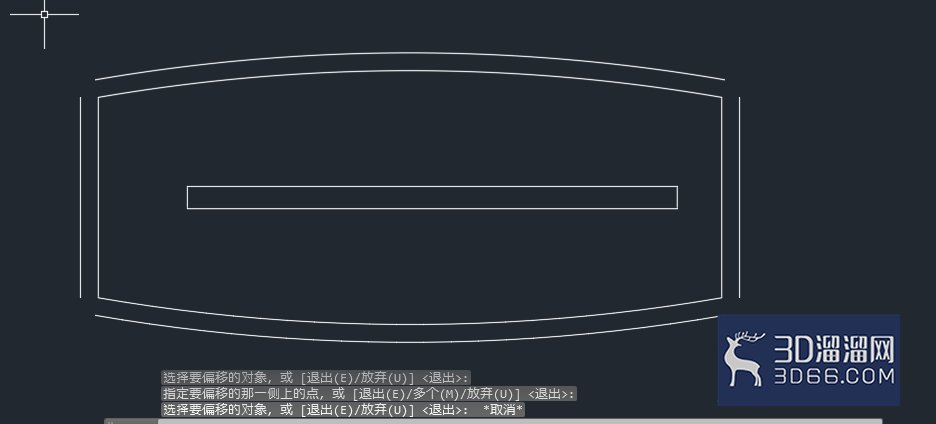

然后点击修改里面的偏移输入200值得到如图：

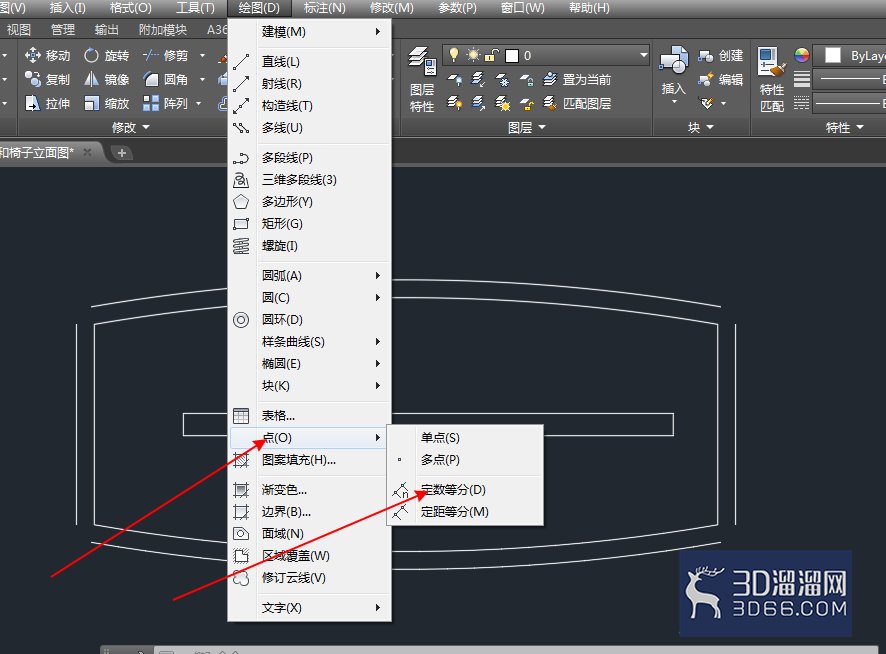

7、然后点击绘图里面如图：

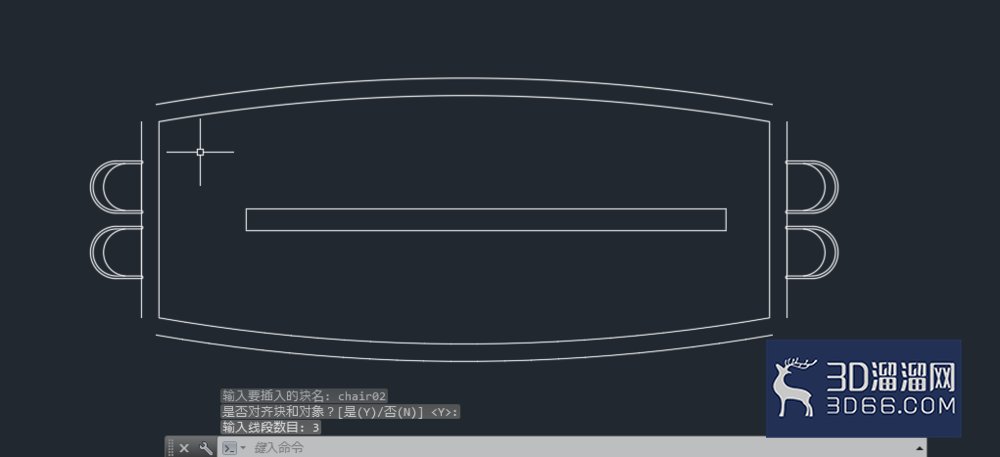

然后点击左边的，输入b输入块名称 因为我已经保存过椅子块前面的教程有教过所以输入chair02得到如图：

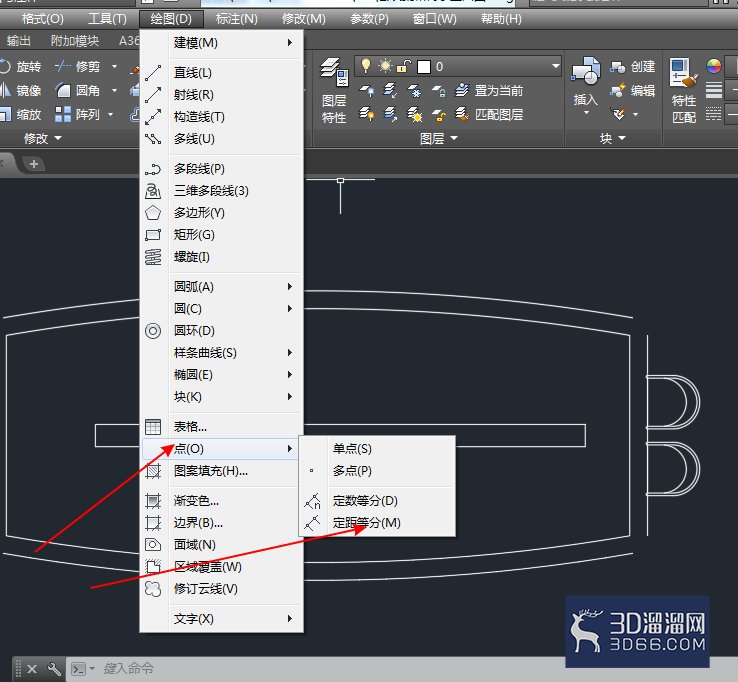

8、然后再选择绘图里面的如图：

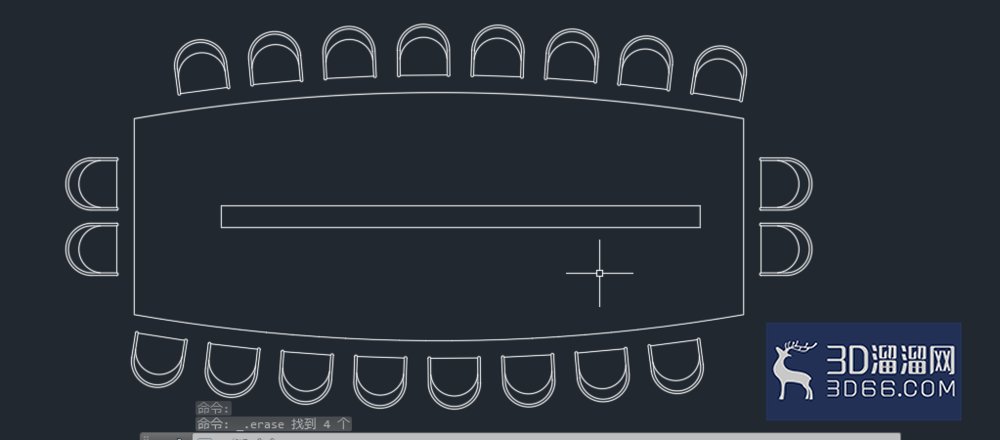

同上输入块，最后的值输入844得到如图：最后去掉不需要的线得到最终图形：
