怎么在CAD中绘制形象墙立面图？

在CAD中绘制形象墙立面图时，可能会遇到精度和细节展示不足的问题，影响最终效果。通过正确的方法绘制立面图，可以确保设计的准确性和表现力。以下本文将为大家讲解具体操作方法。

1、新建绘图，关闭栅格和开启捕捉

再点击直线输入3000回车如图：

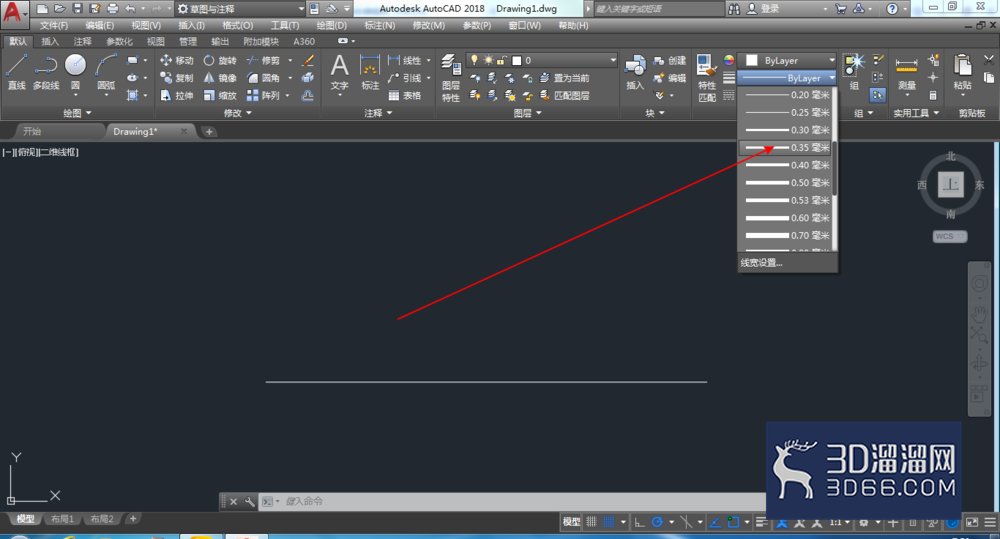

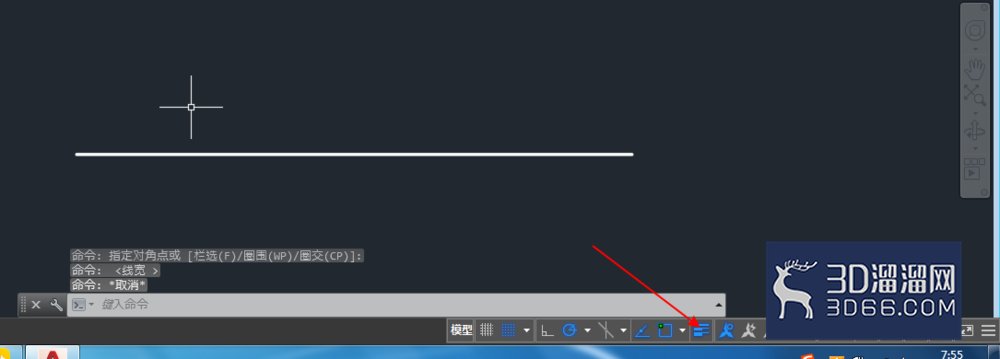

2、如上图选择0.35mm，然后开启显示线宽如图：

3、然后输入l，如图输入75回车

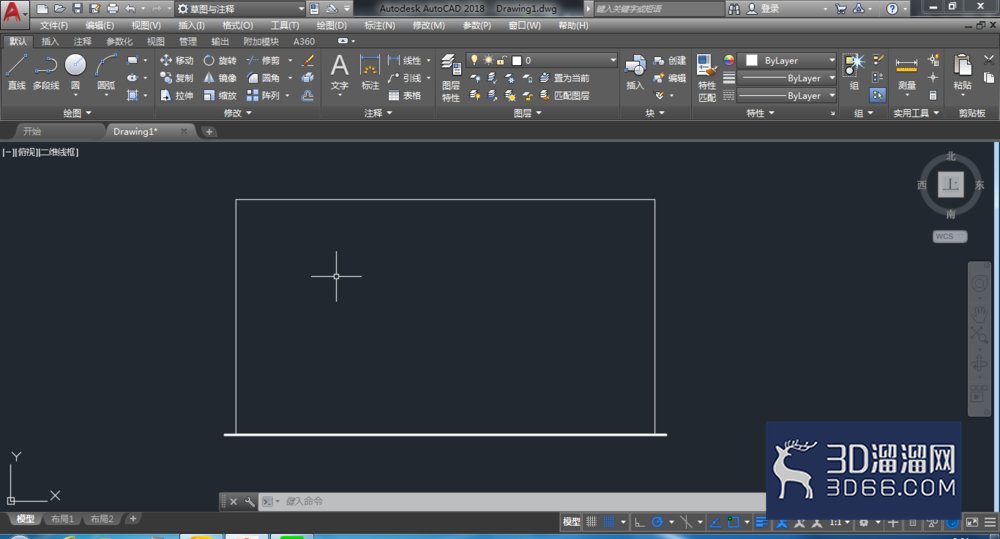

然后再按图的走势输入1600或者可以@0,1600回车输入@2850<0回车输入@1600<270回车得到如图：

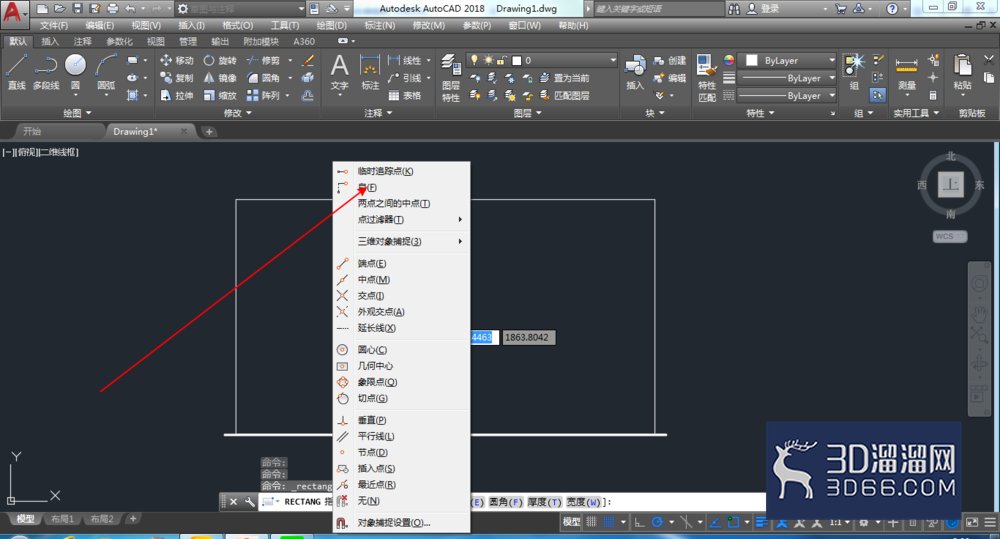

4、选择矩形，然后在绘图局域按下shift+鼠标右键选择自命令

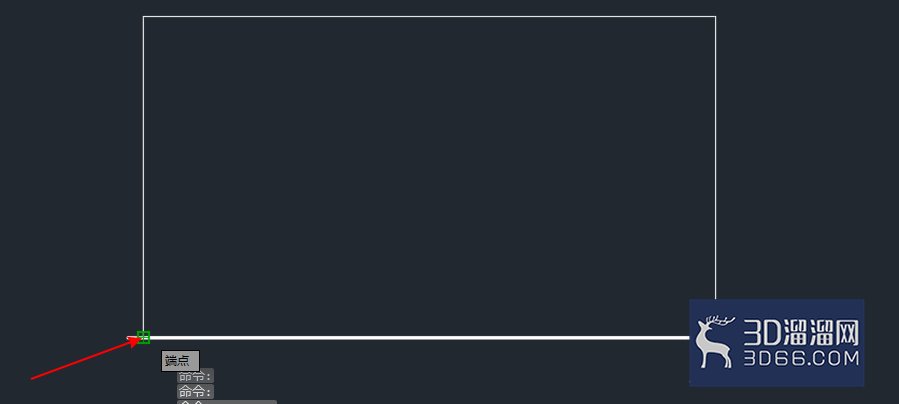

捕捉端点如图：

5、捕捉完

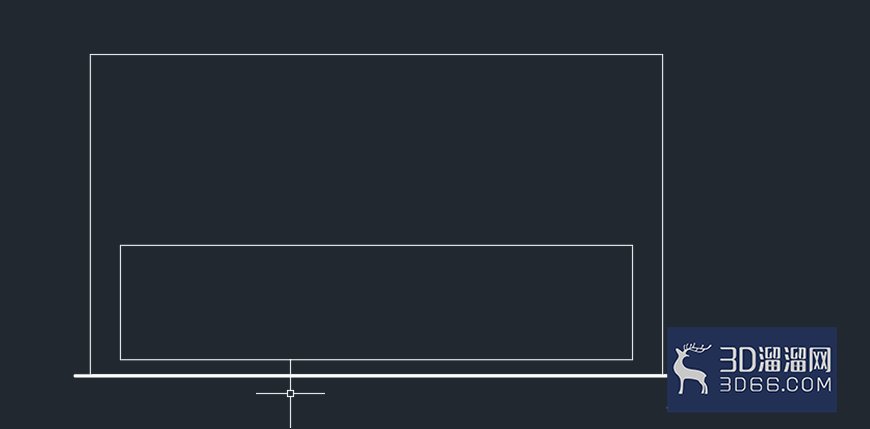

后输入@150,80回车输入@2550,570回车得到如图：

6、然后重复矩形自命令，捕捉端点刚刚绘制矩形的左下角

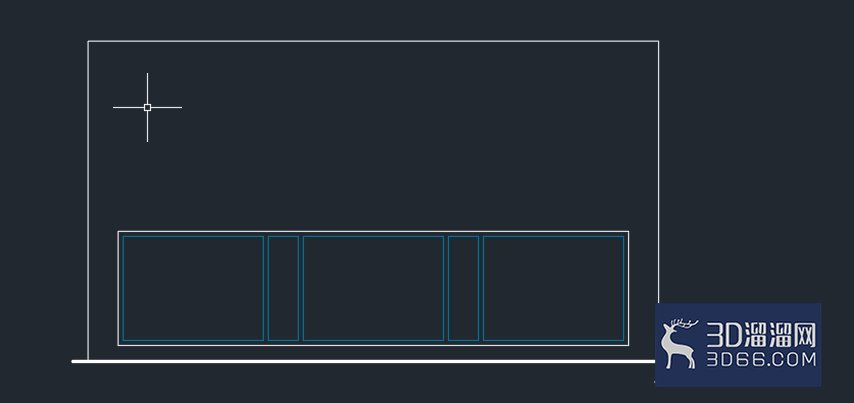

输入@25,25回车输入@700,520回车重复矩形自命令输入@25,0回车输入@150,520回车然后重复得到如图：

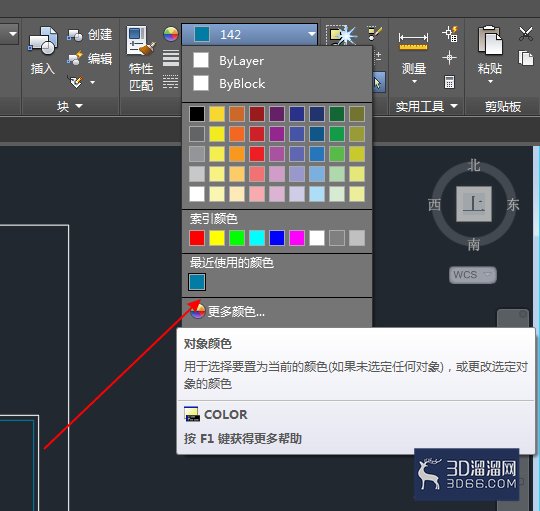

7、线条修改颜色如图：

8、重复矩形命令捕捉自命令，左上角的端点

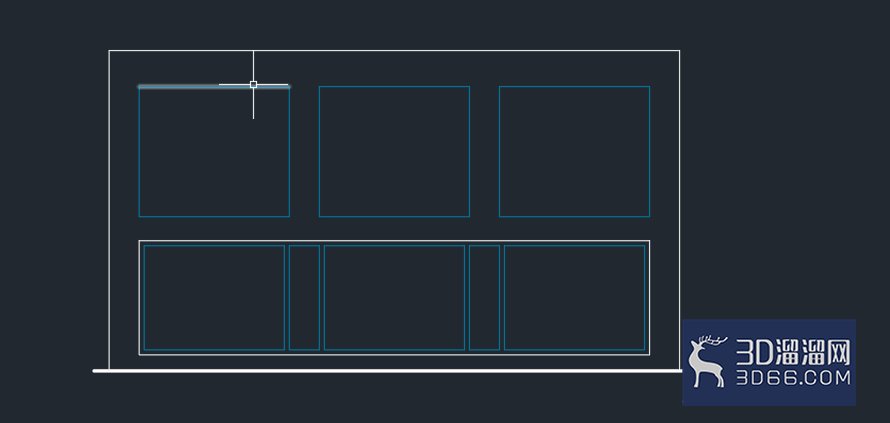

输入@150，-150回车输入@750，-650回车重复捕捉自命令，输入@150,0回车输入@750，-650回车重复得到如图：

9、点击多段线，选择捕捉自功能为刚刚绘制好的第一个矩形的左上角

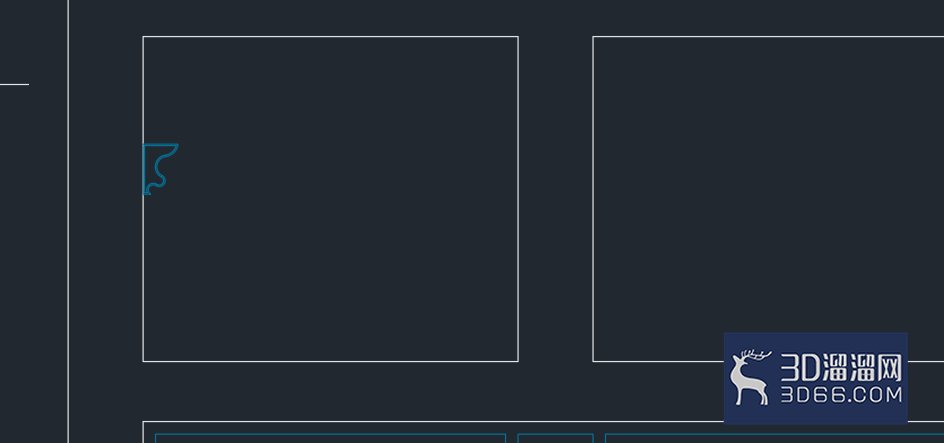

如图：输入@70，-215回车输入@70,0回车输入@0，-100回车输入@15,0回车输入a再输入a选择角度输入-180回车输入@11,17回车输入@12,20回车输入@7,38回车输入cl闭合再选择修改偏移3个单位得到如图：

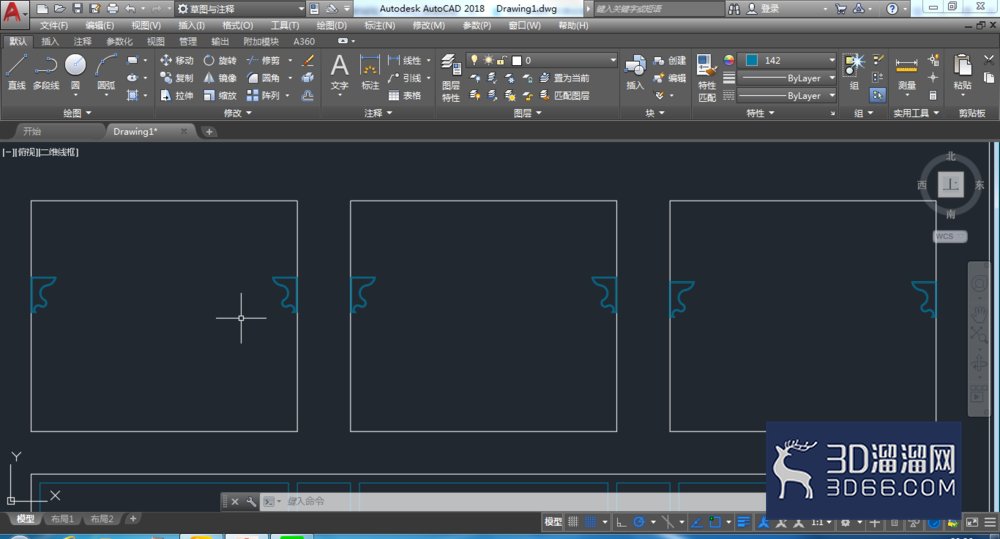

10、然后通过修改镜像和复制得到如图：

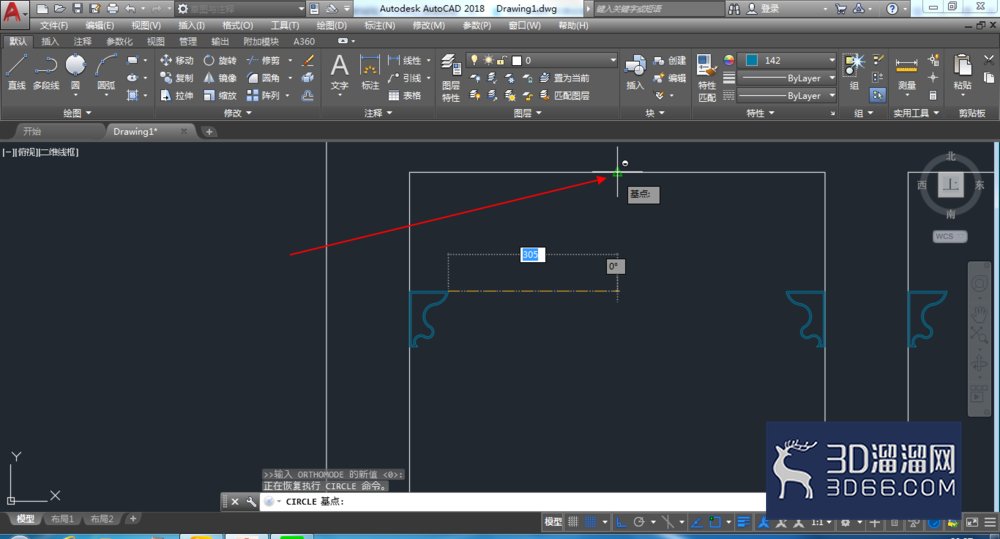

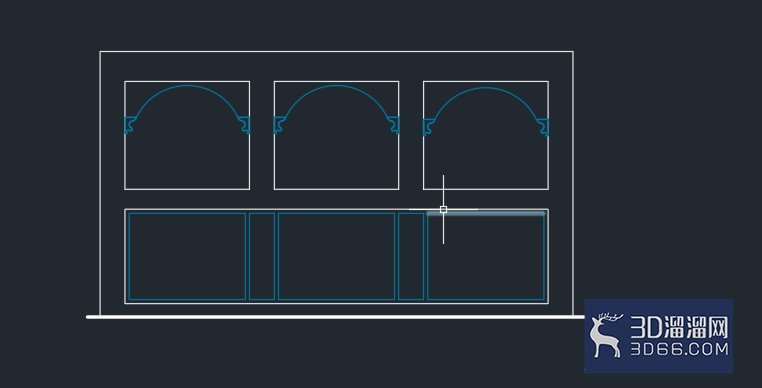

然后圆弧三点命令，捕捉自命令如图：输入@0，-25回车然后点击复制得到如图：

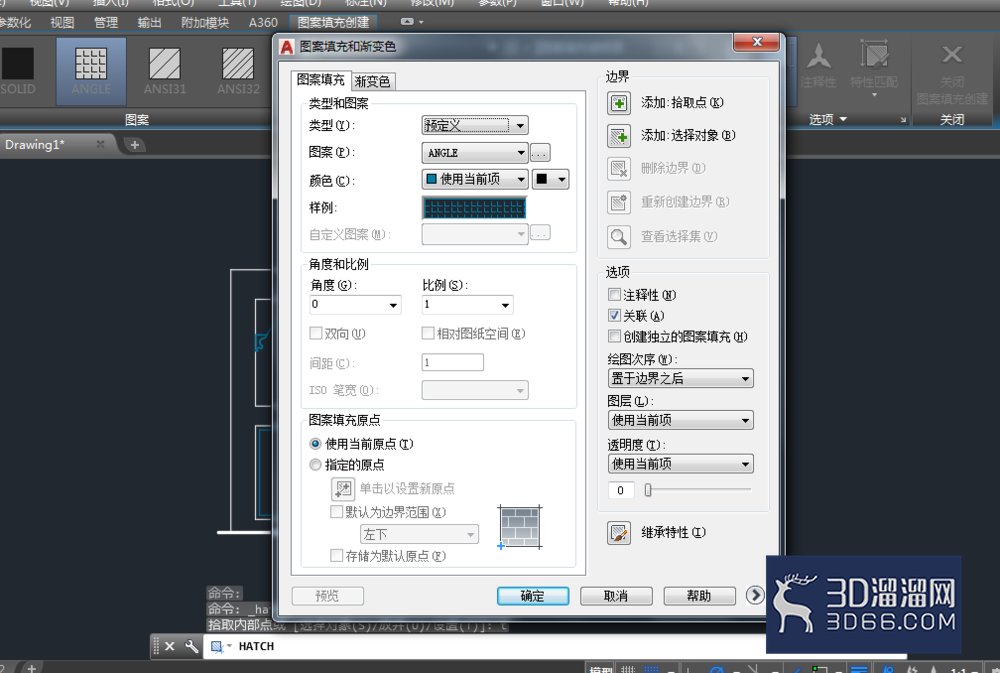

11、然后选择绘图，图案填充

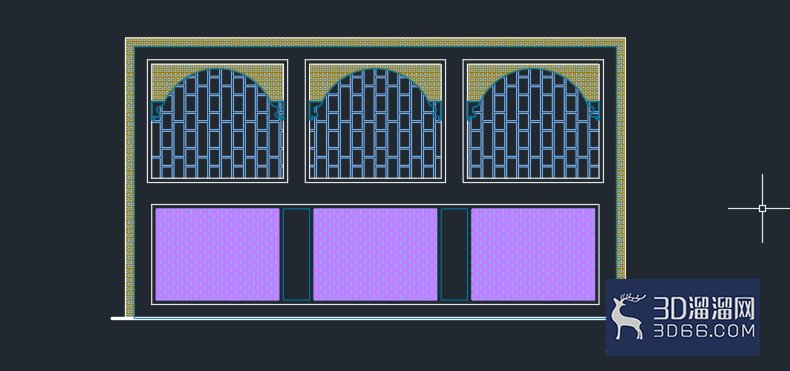

再命令栏输入t如图：最终得到了如图绘制图：
