CAD的标注怎么设置方法

在CAD设计中，标注它不仅为图纸提供了详细的尺寸信息，合理设置还能够提高图纸的规范性和美观。本文小溜将为大家详细介绍在CAD中如何设置标注的方法。

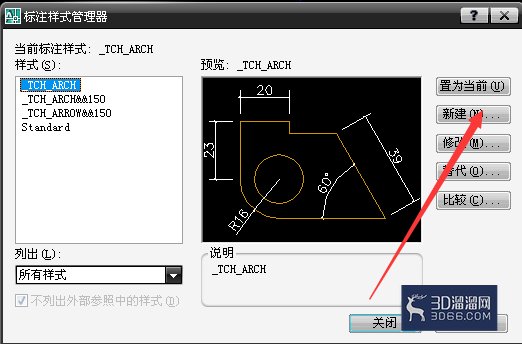

1、打开CAD，快捷键H+空格，出来标注样式管理器，打开新建一个。

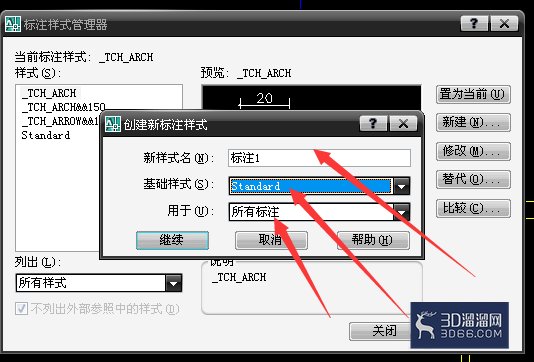

2、在创建新标注样式编辑样式名称，其他的都选一下，点击继续。

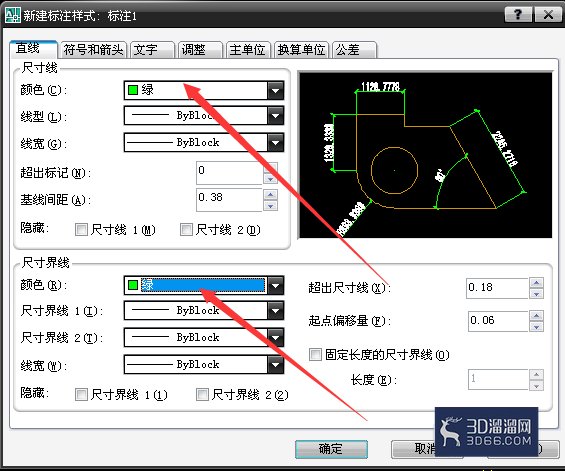

3、来到新建标注样式：标注1工具，选工具栏上直线，设置尺寸线颜色和尺寸接线颜色。其他的数据也可以设置一下。

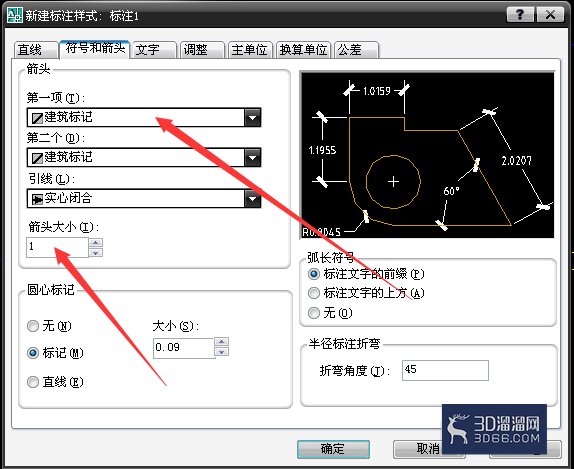

4、来到符号和箭头工具，要选择建筑标注，箭头大小设置合适的数字，其他数据看个人喜欢，可以不设置。

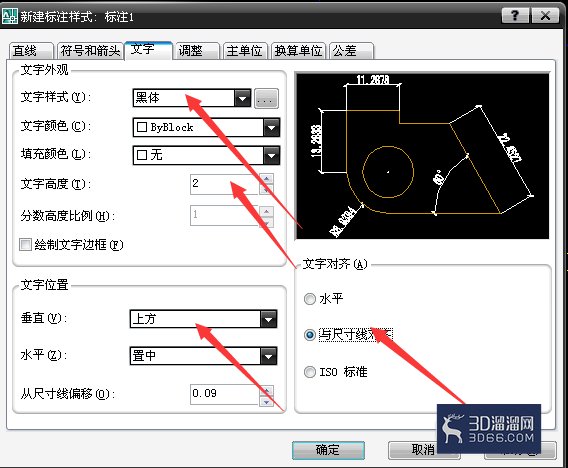

5、来到文字工具，文字样式和文字颜色可以选择喜欢的字体和颜色，文字高度设置合适的数字，其他的如图显示选择一下啊。

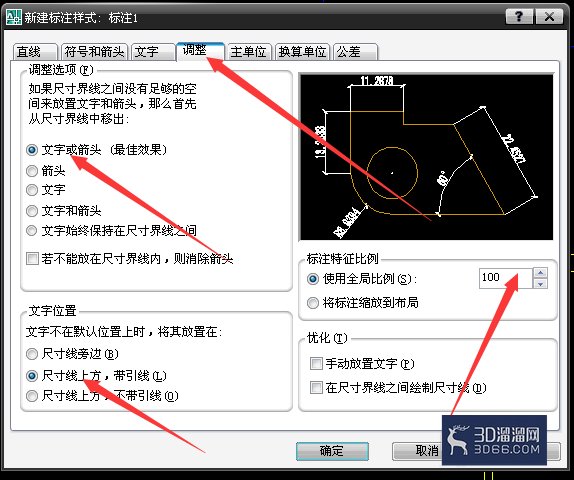

6、来到调整工具，使用全局比例设置一下100,80都可以，其他的如图设置一下啊。

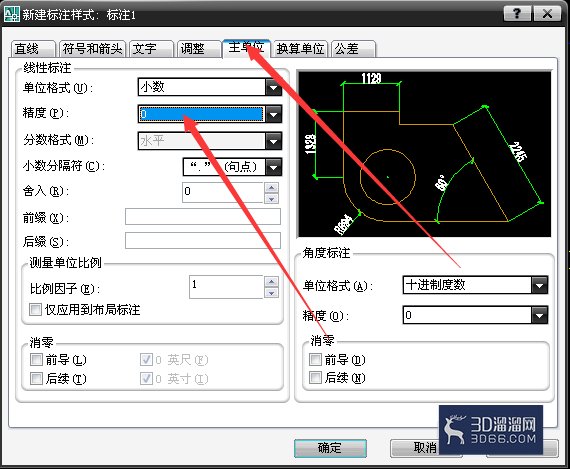

7、来到主单位工具，精度一定要选择0，其他的可以不设置。按确定就可以了。

8、设置好标注，回到CAD验证一下，快捷键DLI+空格键选择要标注的直线两点就可以啦。
