CAD标注及图面比例设置方法

在使用CAD绘图时，标注和图面比例的设置至关重要。它不仅影响图纸的精度，还影响图纸的可读性和专业性。本文将详细介绍如何在CAD中进行标注及图面比例的设置。

CAD标注（GB）比例为1:1

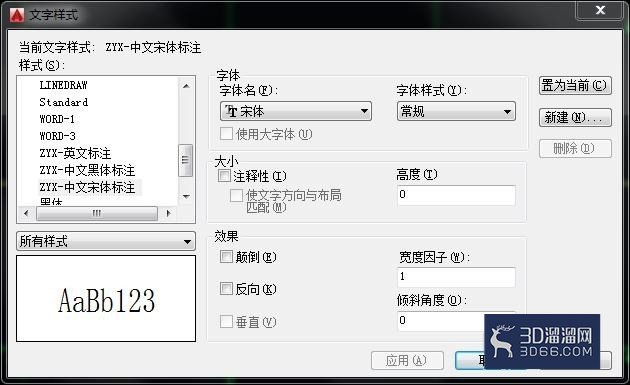

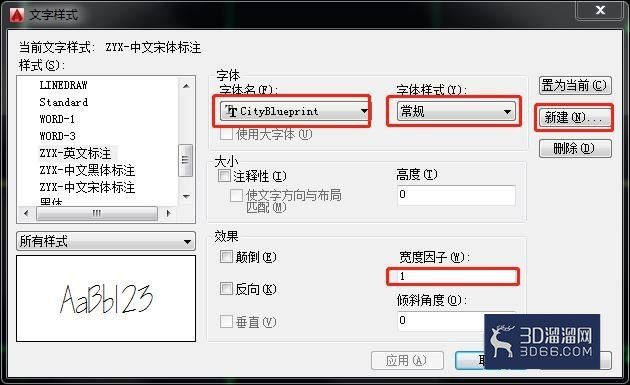

文字标注。Autocad→菜单栏→格式→文字样式→弹出文字样式界面（或者在命令行输入ST）。

CityBlueprint格式

我们可以对文字样式进行新建、修改，然后保存。

宋体格式

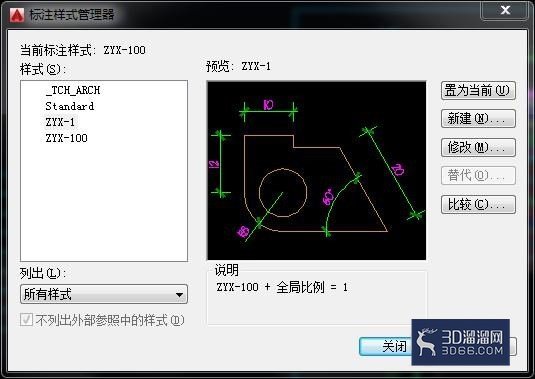

2、尺寸标注设置。1:1的比例情况，Autocad→菜单栏→格式→标注样式→弹出标注样式管理器（或者在命令行输入D命令）。点击要修改的标注样式：

标注样式管理器表

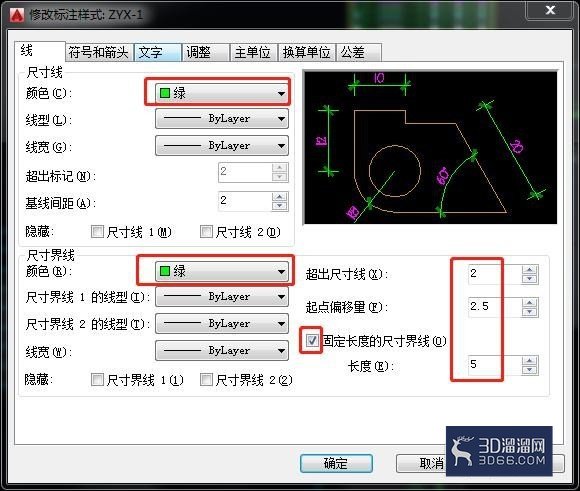

点击右边的修改进入修改界面线：

线

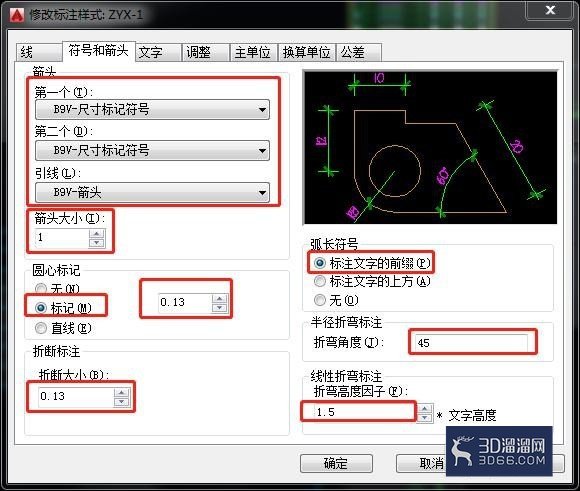

符号和箭头：

符号和箭头

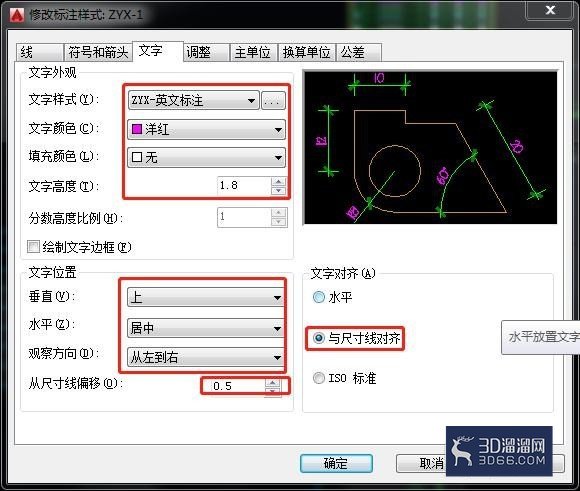

文字：

文字

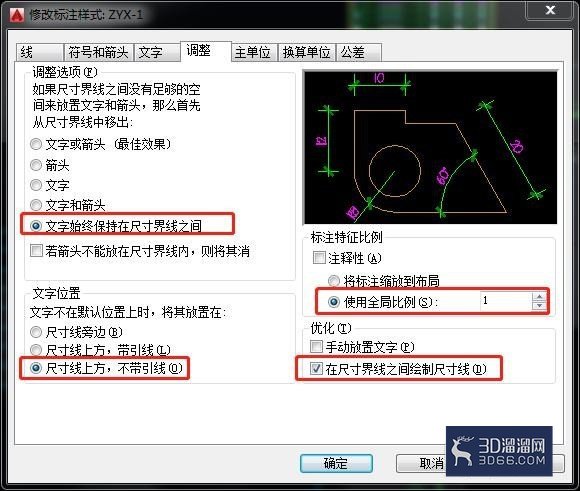

调整：

调整

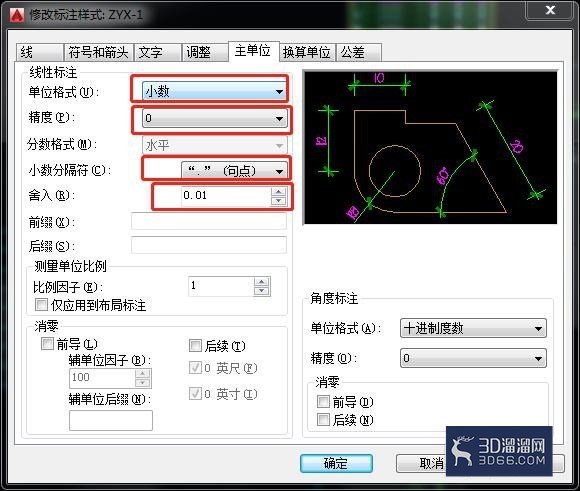

主单位：

主单位

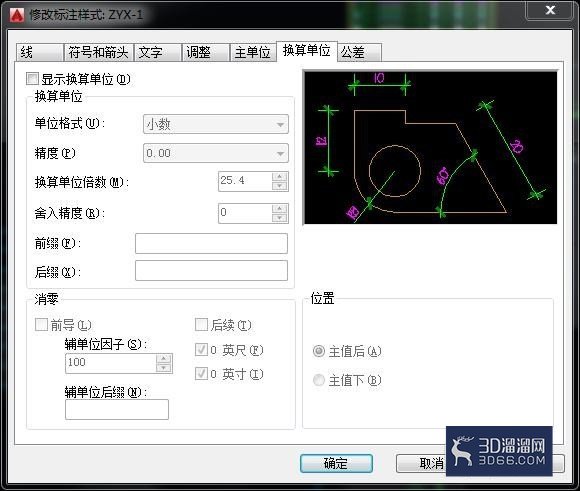

换算单位：

换算单位

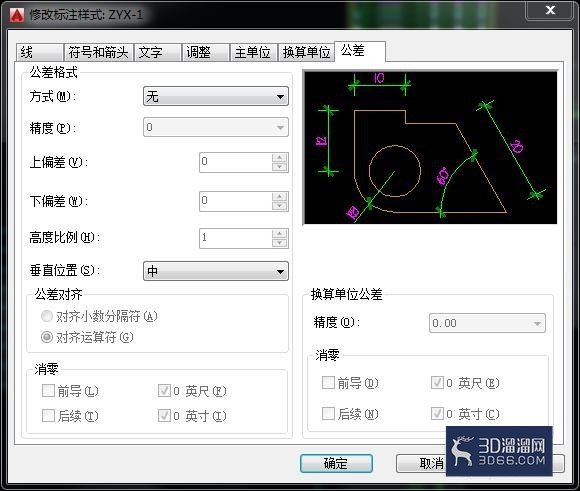

公差：

公差

下面我们来看一下1:1标注设置的图例：

1:1设置标注图例
3，图面比例设置。
图样的比例应为图形实际物体相对应的线性尺寸之比，比例的大小是指其比值大小。
;如：1：5大于1：10
比例的符号为“：”比例应以阿拉伯数字表示
;如：1：1，1：2，1：10等
绘图所用的比例应根据图样的用途及图样的复简程度来确认
室内绘图常用的比例：
常用比例1：1、1：2、1：5、1：10、1：20、1：50、1：100、1：150、1：200、1：500、1：1000
可用比例1：3、1：4、1：6、1：15、1：25、1：30、1：40、1：60、1：80、1：250、1：300、1：400、1：600
