AutoCAD怎么通过二维图形创建实体？

在AutoCAD中，通过拉伸二维轮廓曲线或者将二维曲线绕指定轴旋转，可以创建出三维实体。（1）二维图形拉伸成实体（2）将二维图形旋转成实体（3）二维图形扫掠成实体（4）将二维图形放样成实体

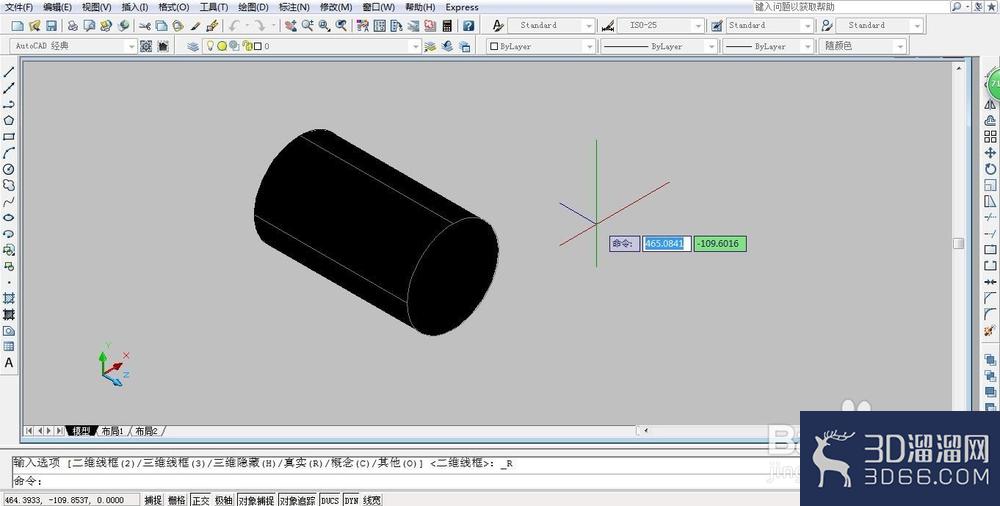

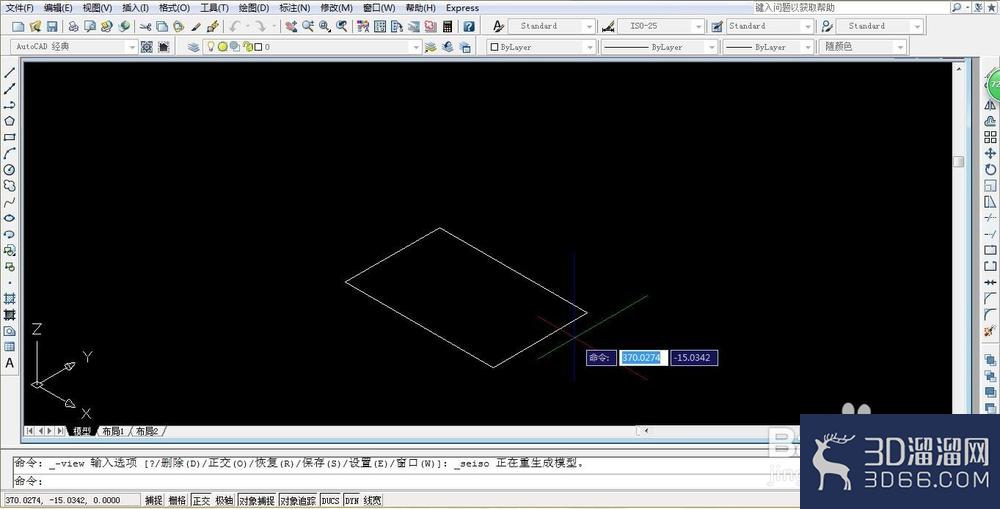

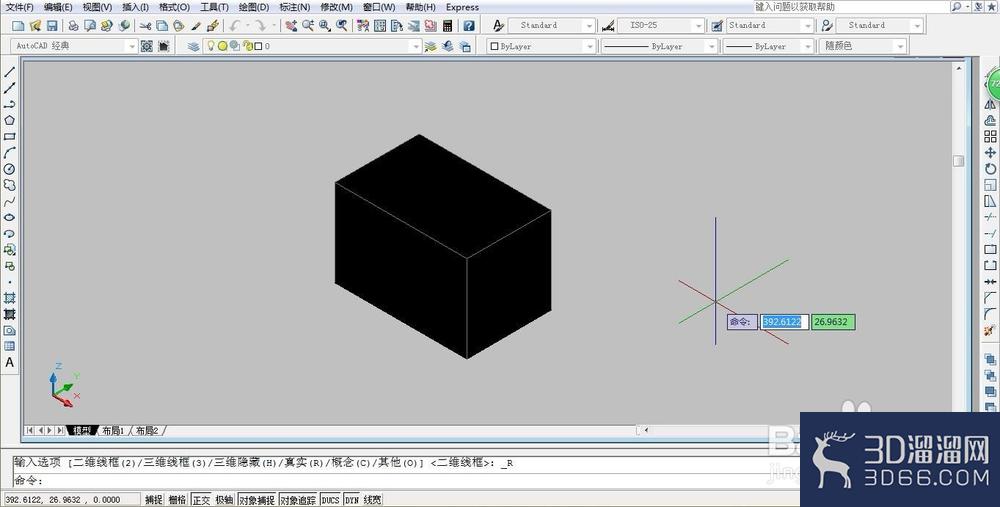

1、二维图形拉伸成实体：在AutoCAD中，选择“绘图”|“建模”|“拉伸”命令(EXTRUDE)，可以将2D对象沿Z轴或某个方向拉伸成实体。拉伸对象被称为断面，可以是任何2D封闭多段线、圆、椭圆、封闭样条曲线和面域，且多段线对象的顶点数不能超过500个且不小于3个。

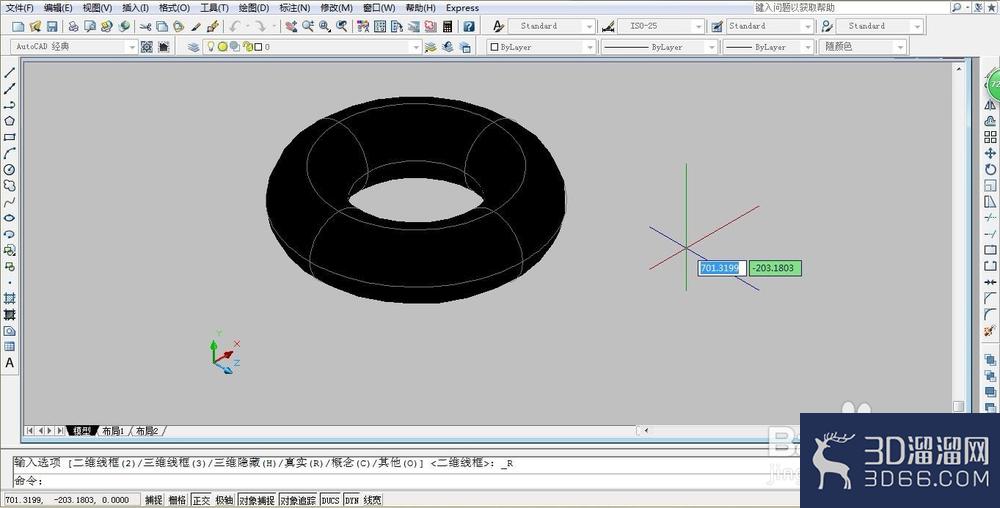

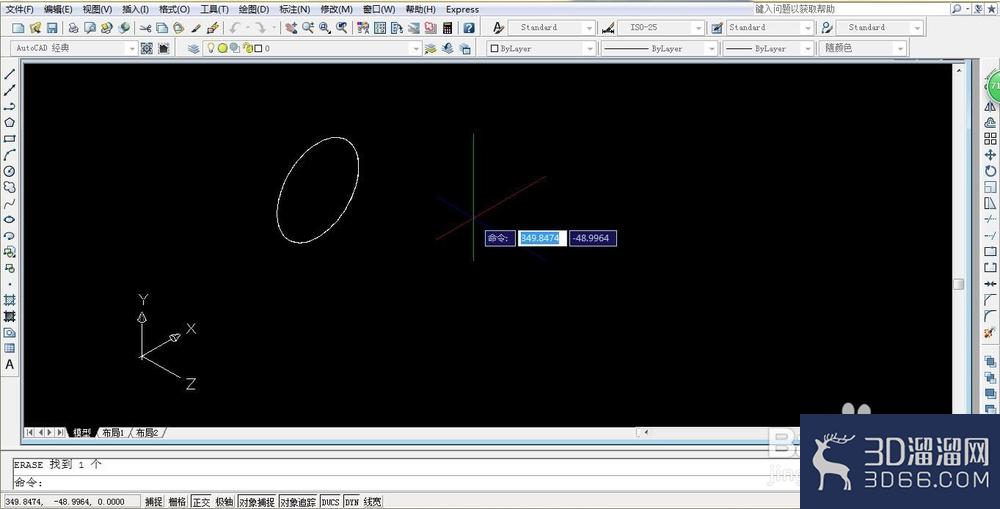

2、将二维图形旋转成实体：在AutoCAD中，可以使用“绘图”|“建模”|“旋转”命令(REVOLVE)，将二维对象绕某一轴旋转生成实体。用于旋转的二维对象可以是封闭多段线、多边形、圆、椭圆、封闭样条曲线、圆环及封闭区域。三维对象、包含在块中的对象、有交叉或自干涉的多段线不能被旋转，而且每次只能旋转一个对象。

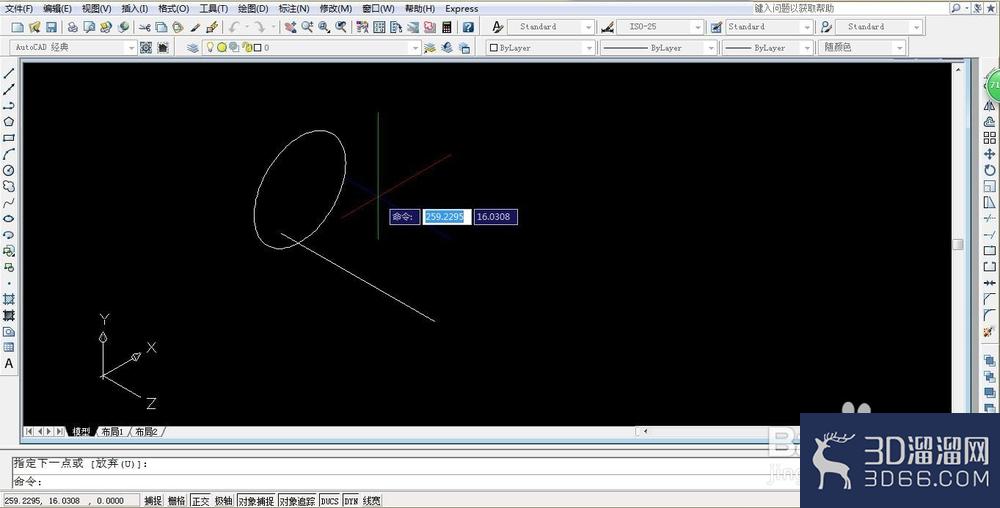

3、二维图形扫掠成实体：在AutoCAD 2008中，选择“绘图”|“建模”|“扫掠”命令(SWEEP)，可以绘制网格面或三维实体。如果要扫掠的对象不是封闭的图形，那么使用“扫掠”命令后得到的是网格面，否则得到的是三维实体。

使用“扫掠”命令绘制三维实体时，当用户指定了封闭图形作为扫掠对象后，命令行显示如下提示信息。选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]:

4、将二维图形放样成实体：在AutoCAD 2008中，选择“绘图”|“建模”|“放样”命令，可以将二维图形放样成实体。
