AutoCAD尺寸标注的规则与组成

（1）尺寸标注的规则（2）尺寸标注的组成（3）尺寸标注的类型（4）创建尺寸标注的基本步骤

1、尺寸标注的规则：在AutoCAD 2008中，对绘制的图形进行尺寸标注时应遵循以下规则。

物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。一般物体的每一尺寸只标注一次，并应标注在最后反映该结构最清晰的图形上。

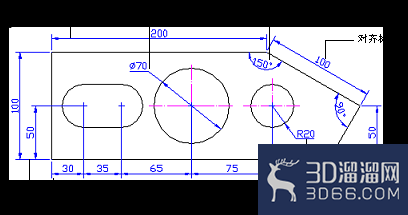

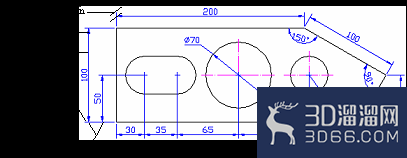

2、尺寸标注的组成：在机械制图或其他工程绘图中，一个完整的尺寸标注应由标注文字、尺寸线、尺寸界线、尺寸线的端点符号及起点等组成。

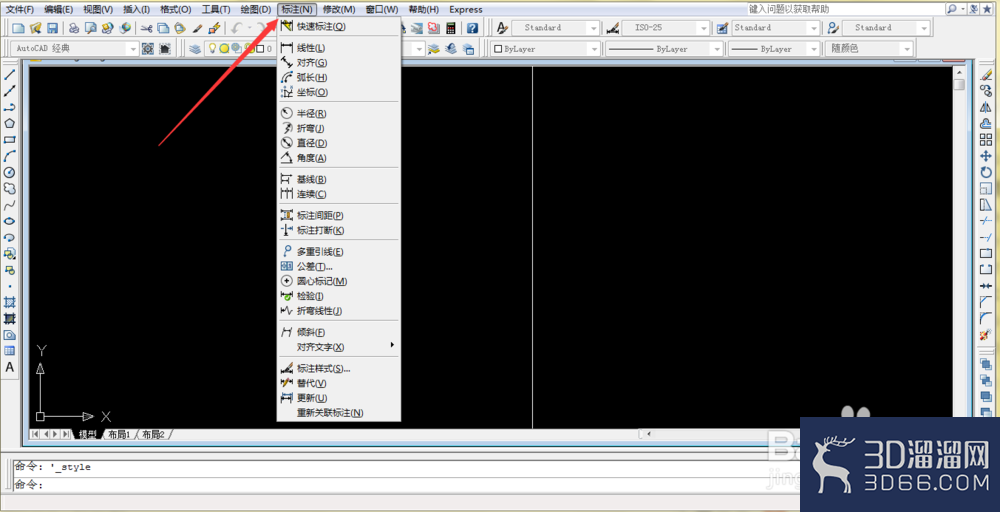

3、尺寸标注的类型：AutoCAD 2008提供了十余种标注工具以标注图形对象，分别位于“标注”菜单或“标注”工具栏中。使用它们可以进行角度、直径、半径、线性、对齐、连续、圆心及基线等标注。

4、创建尺寸标注的基本步骤：在AutoCAD中对图形进行尺寸标注的基本步骤如下。

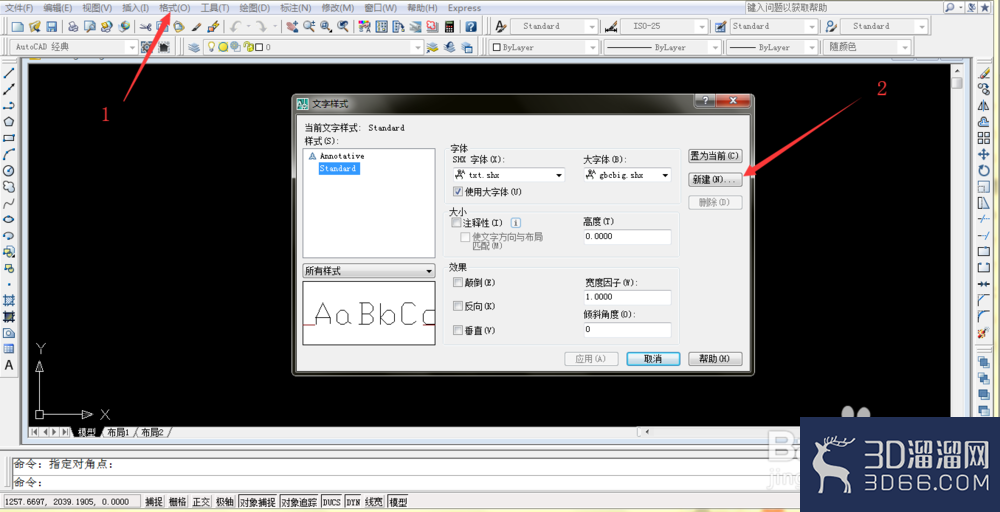

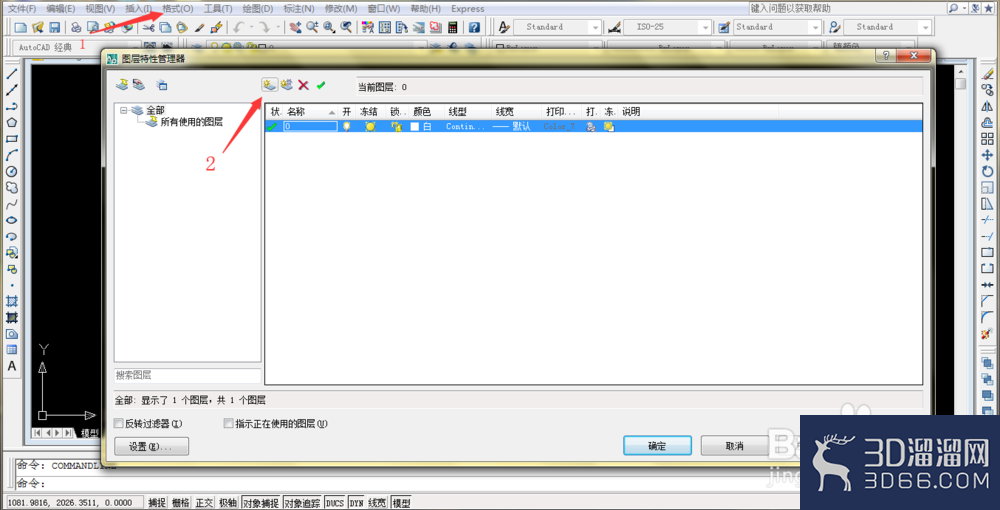

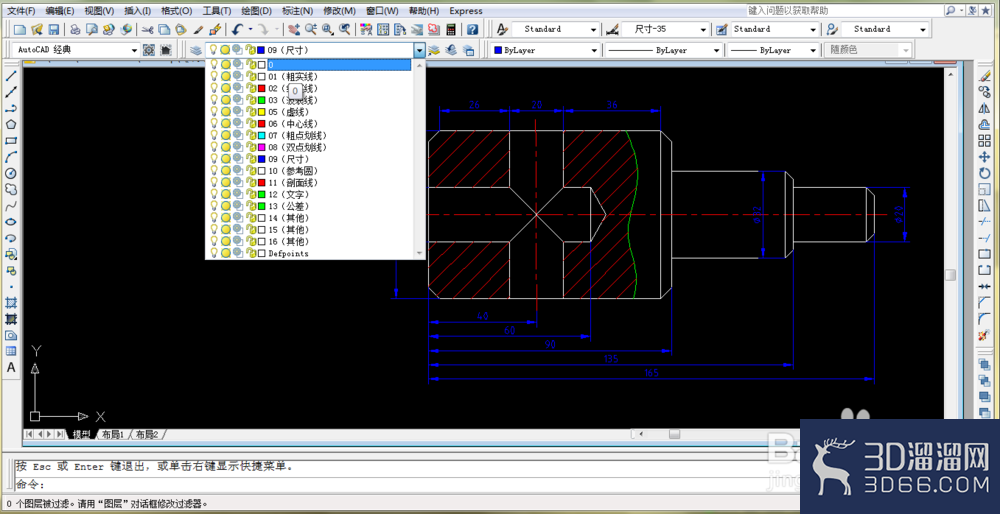

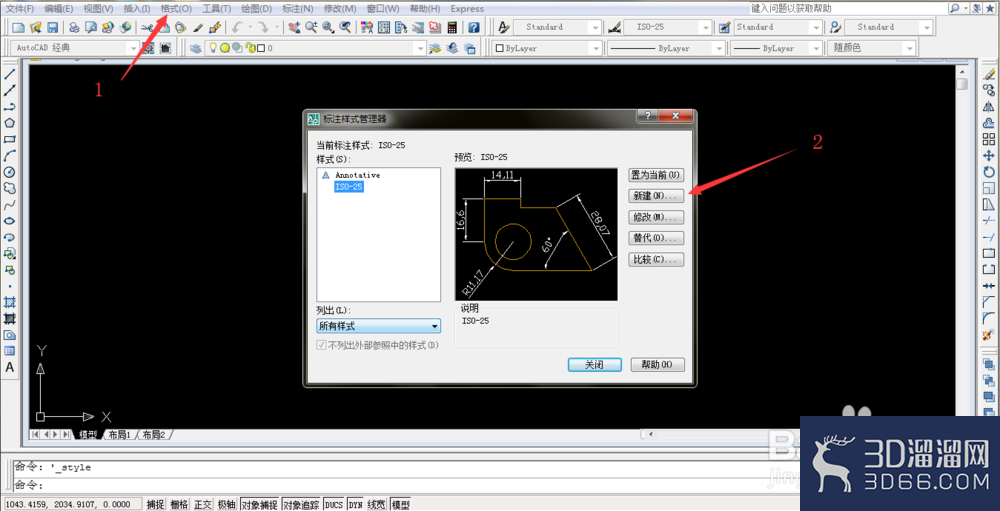

选择“格式”|“图层”命令，使用打开的“图层特性管理器”对话框创建一个独立的图层，用于尺寸标注。选择“格式”|“文字样式”命令，使用打开的“文字样式”对话框创建一种文字样式，用于尺寸标注。选择“格式”|“标注样式”命令，使用打开的“标注样式管理器”对话框，设置标注样式。使用对象捕捉和标注等功能，对图形中的元素进行标注。
