AutoCAD的尺寸标注方式

AutoCAD是机械类学生，工人常用的一种绘图软件。小溜在此跟大家具体讲解一下AutoCAD的标注方法。找到标注命令所在的位置

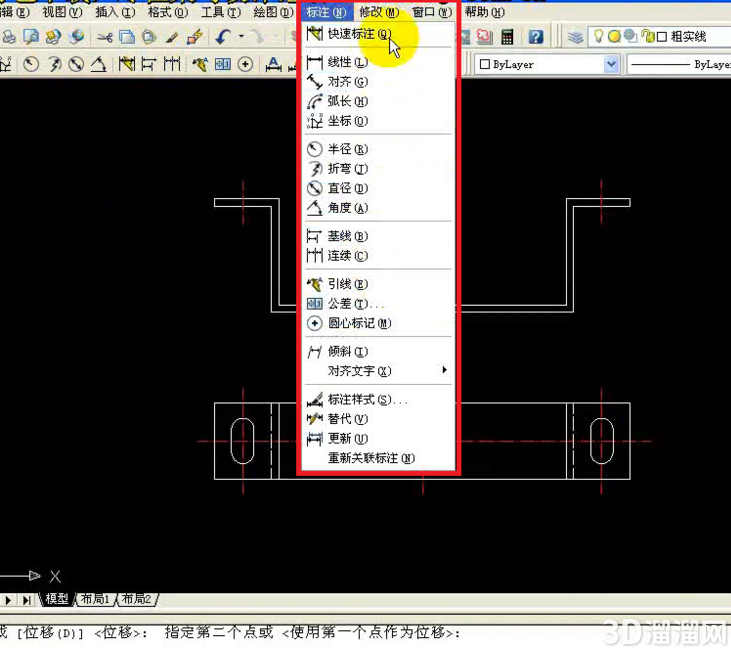

1、如果没有将标注的快捷工具栏调出来，可以在图片所指示的位置选择标注类型

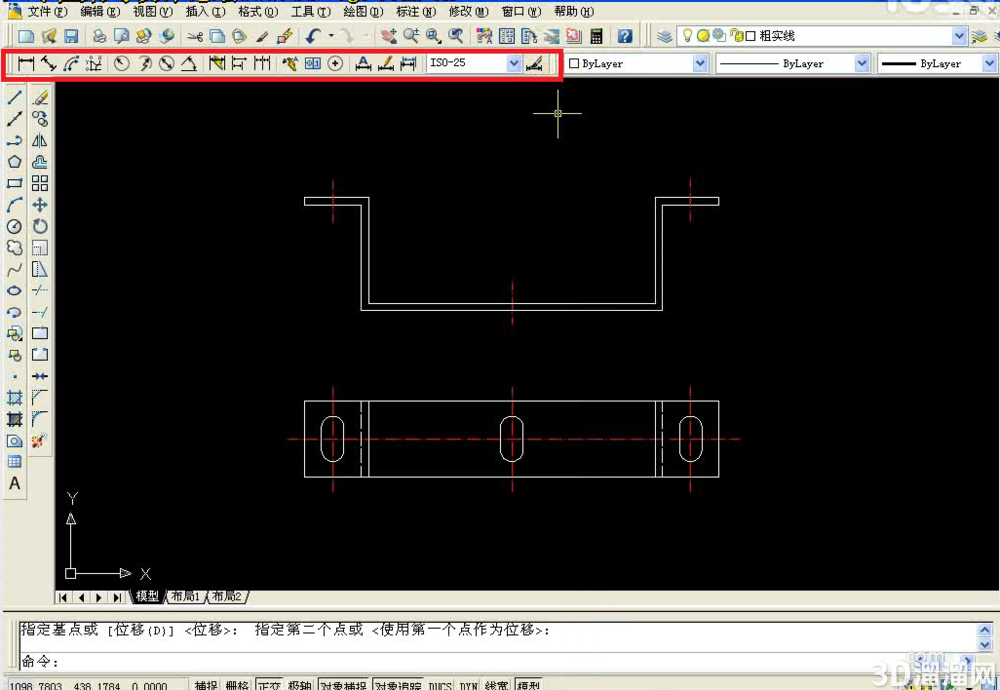

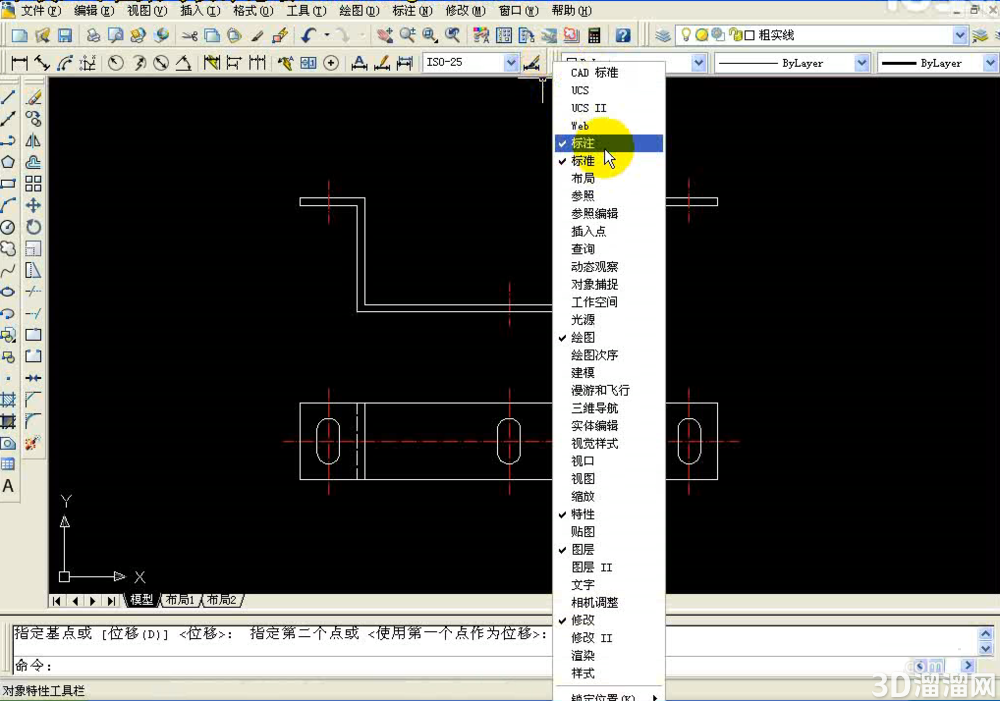

2、也可以将标注的快捷工具栏调出来。如图所示：将鼠标放在工具栏的任意位置，单击鼠标右键，出现自定义的选项，在“标注”上点击鼠标左键。即可将标注的快捷工具栏调出来。

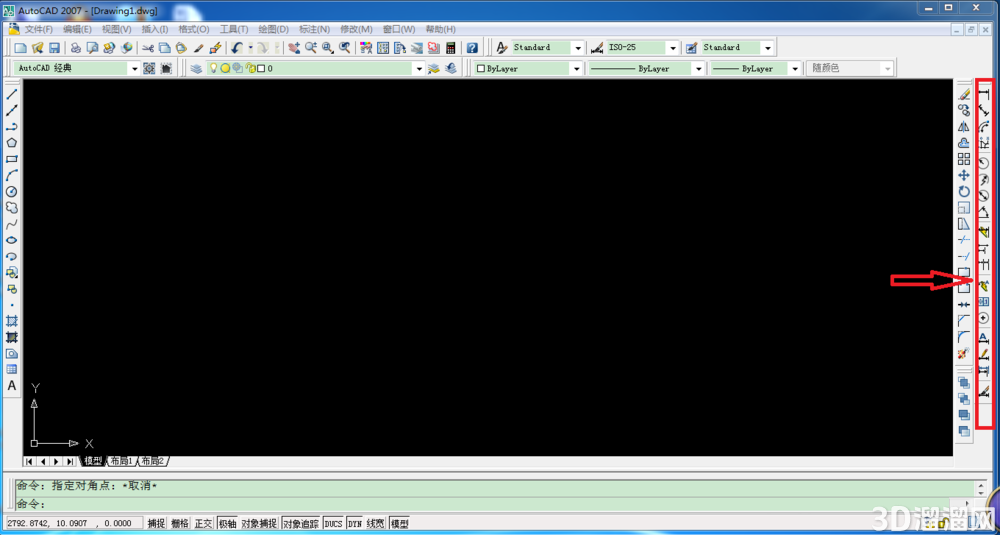

3、可以选择将“标注快捷工具栏”放在不同的位置，如图所示

标注样式的更改

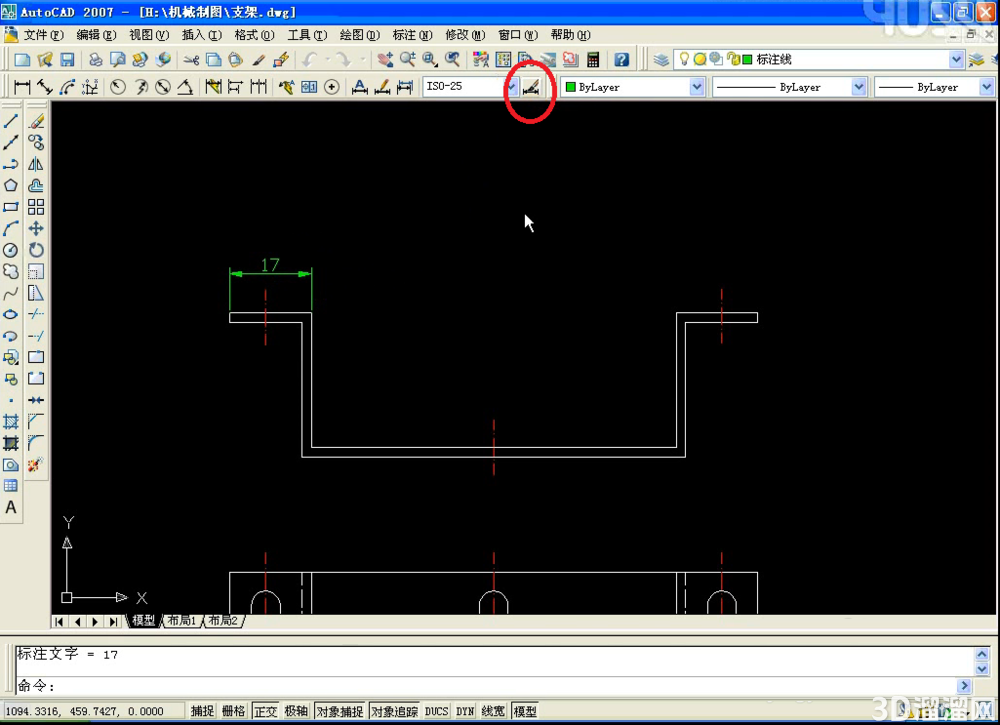

1、鼠标左键单击标注样式

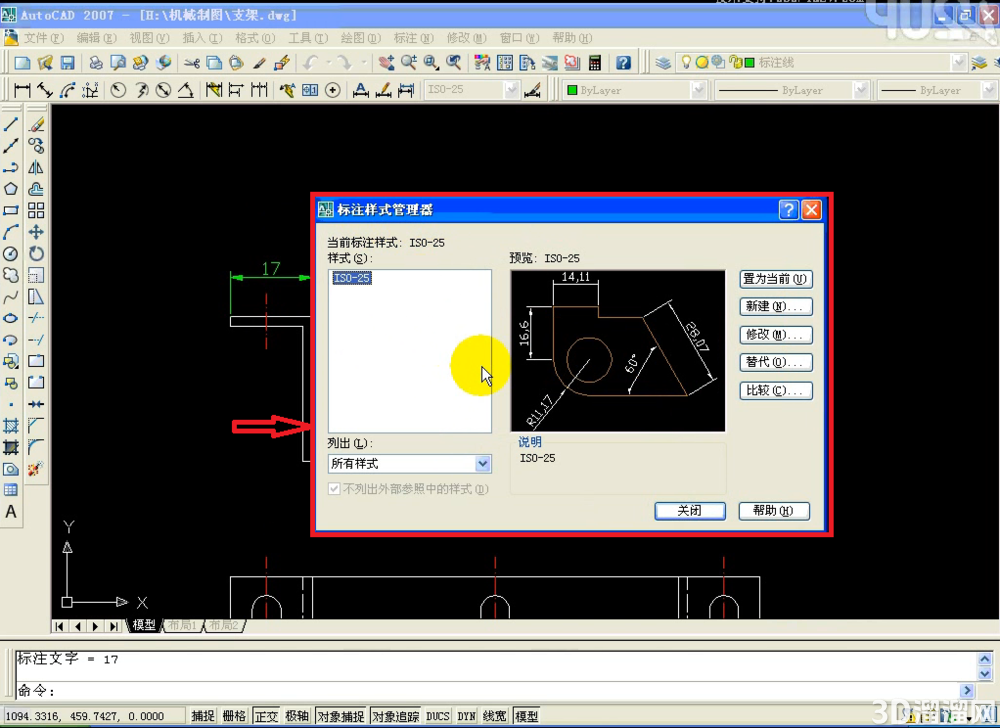

2、弹出标注样式管理器

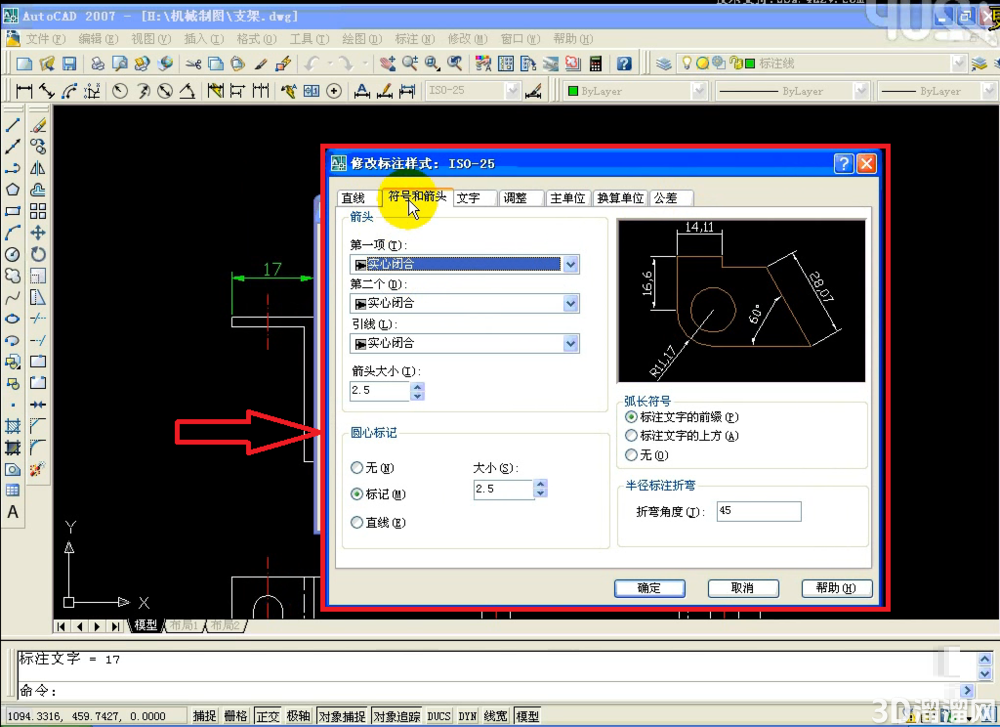

3、鼠标左键点击修改按钮，进入到修改界面。可以在此修改“符号和箭头”、“文字”等。修改完成后点击确认即可。

几种常见的标注类型

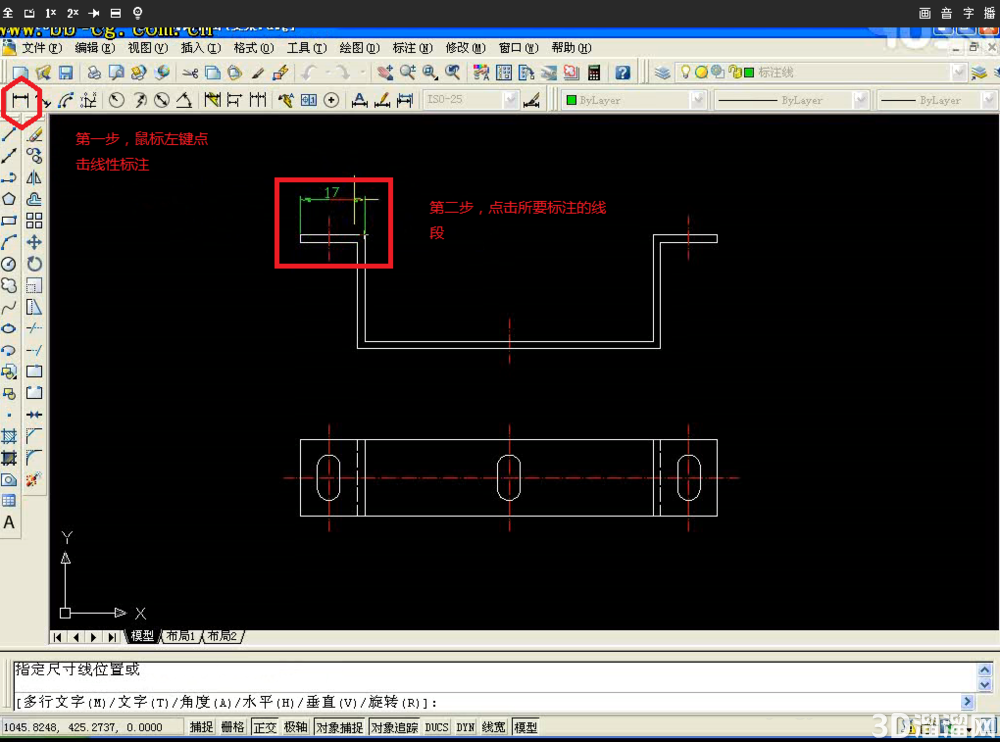

1、线性标注

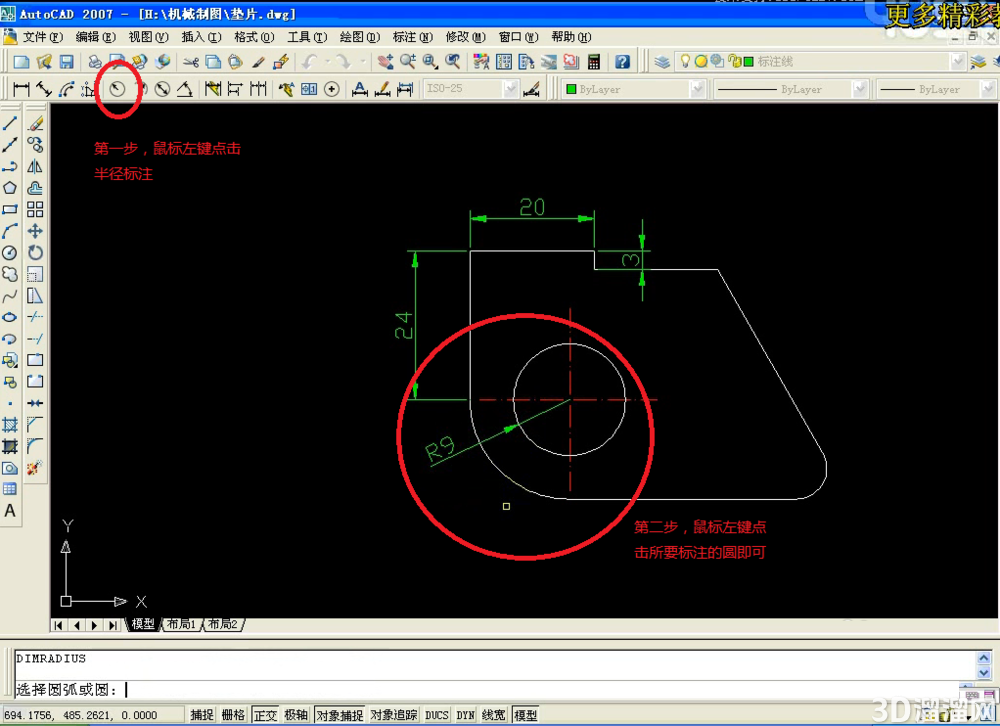

2、标注半径

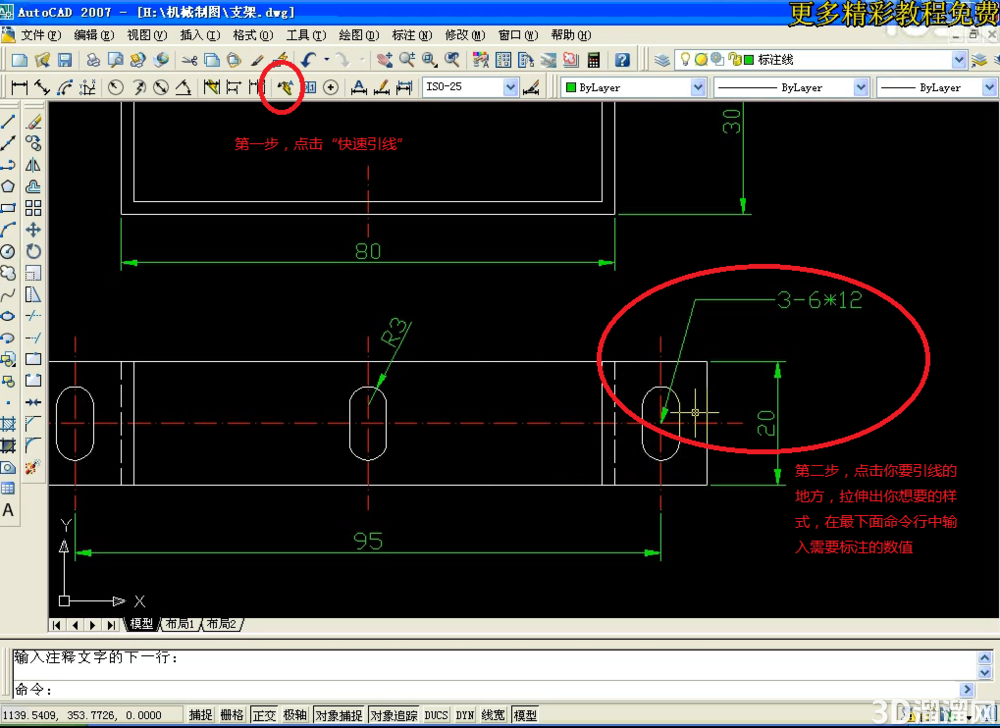

3、快速引线

关于“AutoCAD的尺寸标注方式”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
