AutoCAD修改标注尺寸方法

AutoCAD中，标注尺寸的方法本身比较难理解，标注尺寸有五大类，主要可以分为线性（包括直线和斜线）、角度、径向（包括直径和半径）以及坐标和弧长标注。在学习了如何标注尺寸之后，面对一张别人已经标注好的图纸，你会修改标注好的尺寸吗？下面是逐个对象修改和整体修改CAD标注尺寸的简便方法。

逐个修改方法一：

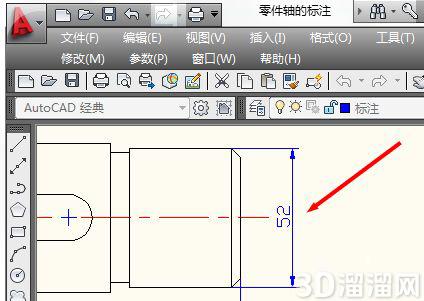

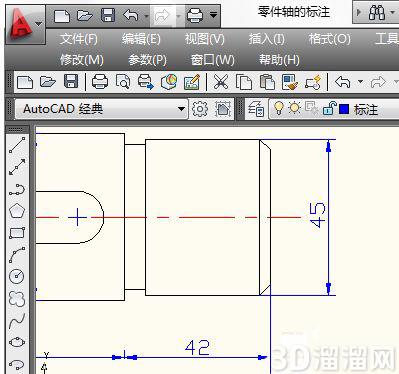

看下面这张图纸，这是小编之前就已经标注尺寸的了，现在需要修改，怎么改呢？

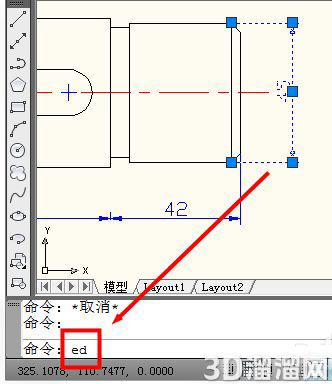

首先：将需要修改的标注选上，然后执行ed命令：

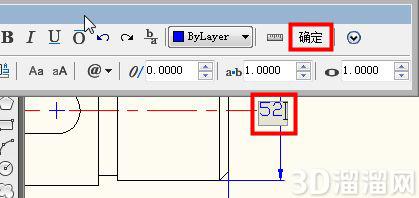

软件弹出【文字编辑】对话框，可以修改设置标注的尺寸，再双击就改好了。如下图：

逐个修改方法二：

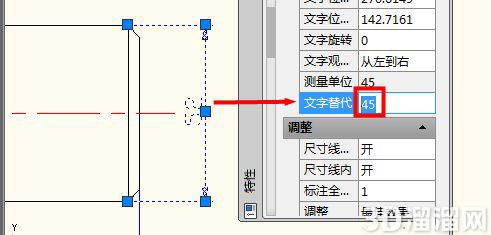

先选中标注，双击，在标注旁边会出现特性对话框，选择“文字替代”，这里就是i对应的尺寸值，设置好了回车便可。

整体修改方法：

当需要修改的标注比较多的时候，逐个逐个地修改是非常麻烦的，那么就可以整体修改，整 体修改一般是针对整体尺寸比例的调整，例如要将原来的尺寸放大或者缩小几倍。

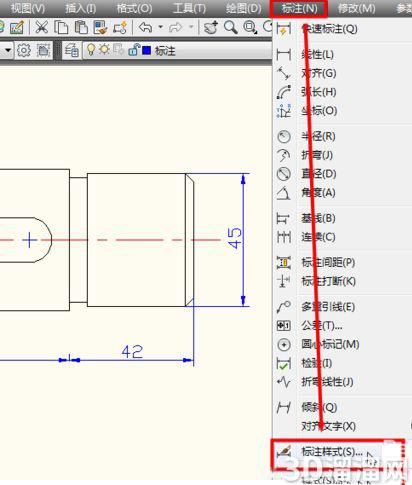

这时，只需在菜单工具栏上选择“标注”这一选项，单击，在下拉栏中选中“标注样式”：

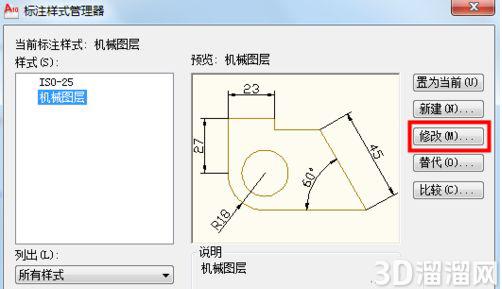

软件会弹出【标注样式管理器】，在这里便可以重新设置所需要的标注大小了：

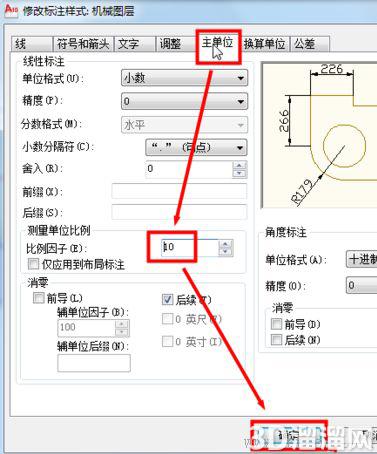

在对话框中选择“主单位”这一选项卡，里面有个“比例因子”，修改需要的倍数：

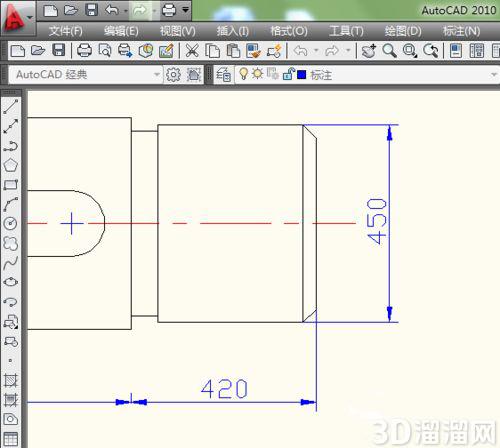

确定后就可以看到已经修改好的标注尺寸：
