AutoCAD如何标注模型顶面与底面尺寸？

在CAD中，准确标注模型的顶面与底面尺寸至关重要。然而，很多小伙伴在AutoCAD中可能会遇到标注不准确或无法标注的情况。本文将探讨这些问题的根源，并提供解决方案以确保尺寸标注的准确性。

方法/步骤

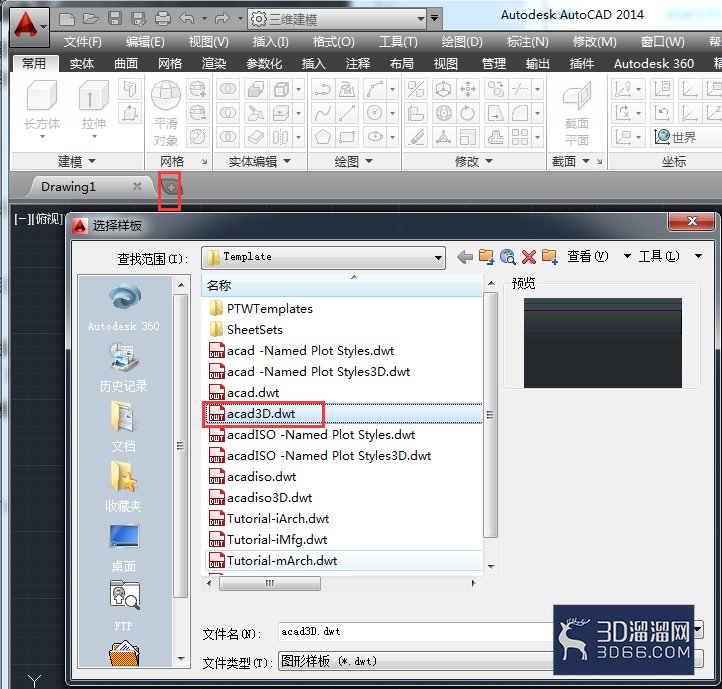

1、运行AutoCAD2014软件后打开【选择样板】对话框，从中选择acad3D.dwt文件，并调整好视角。

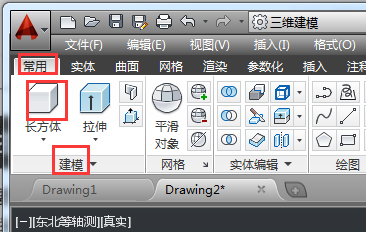

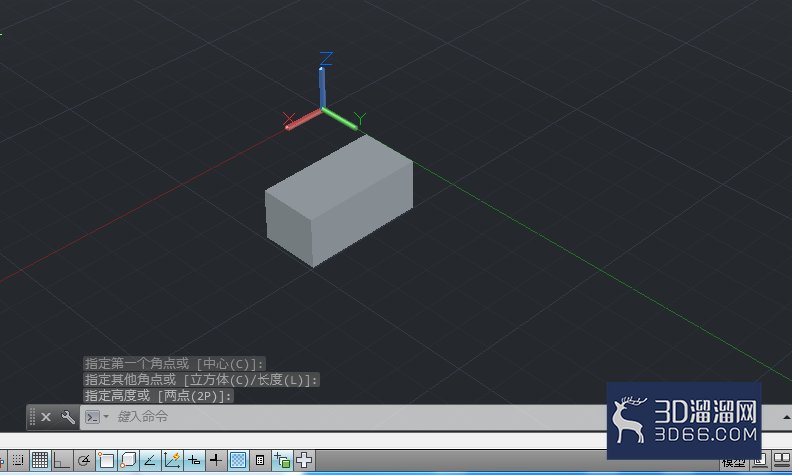

2、然后通过【常用】》【建模】》【长方体】选项，绘制一个长方体。

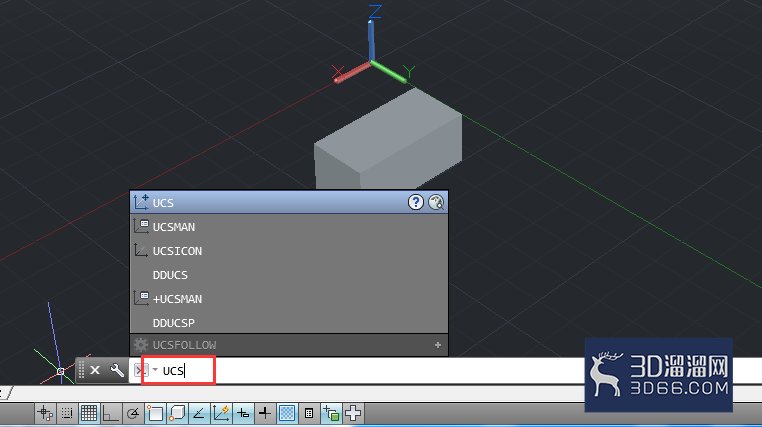

3、接着在命令行中输入“UCS”后按回车键。

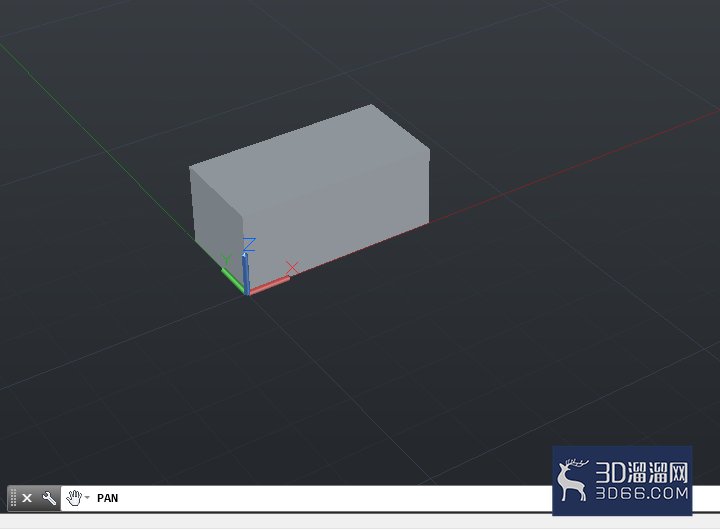

4、将光标移至模型顶面合适位置，并设置好X与Y轴的方向，如图所示。

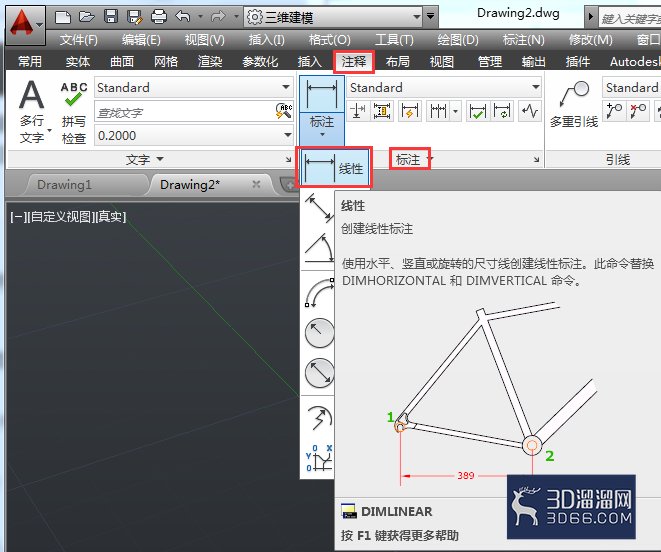

5、接着选择【注释】》【标注】选项，在标注列表中选择【线性标注】选项。

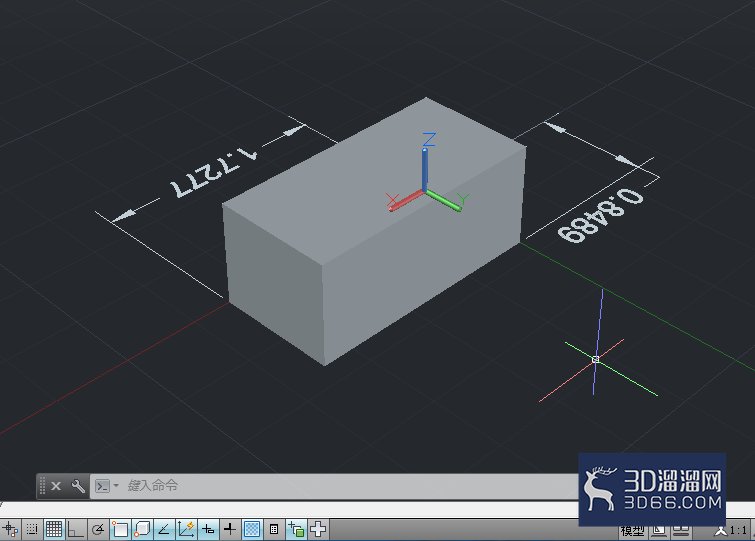

6、在绘图区中，指定好模型的标注起点与端点，并指定好尺寸线位置即可完成标注操作。

今天的“AutoCAD如何标注模型顶面与底面尺寸”分享就到这里了，感谢大家的阅读！如果您对CAD有更多兴趣，请继续关注3d66资讯，获取更多专业资源~
