CAD外部参照怎么炸开？

当我们插入外部参照之后是整体块图形，且呈现非本色颜色显示，会稍微显得暗淡一些，当我们选中外部参照进行炸开是无法炸开，那么怎么才能炸开外部参照呢？小溜给大家准备了操作教程。

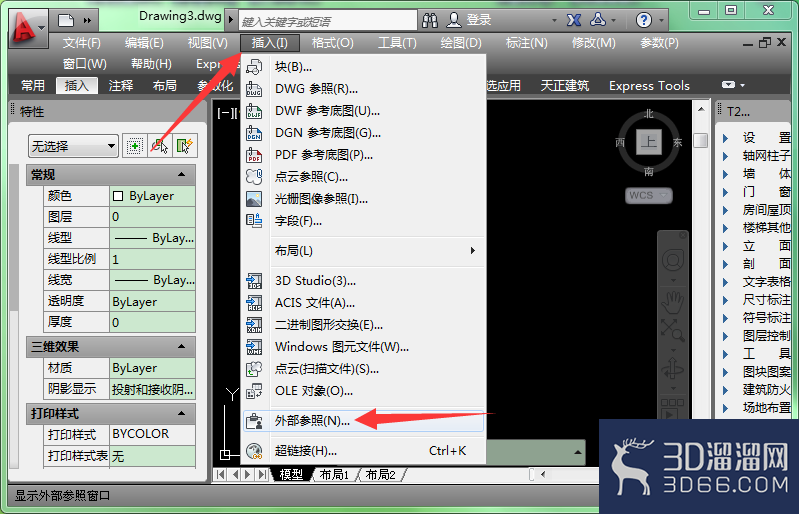

1、菜单栏点击插入-->外部参照。

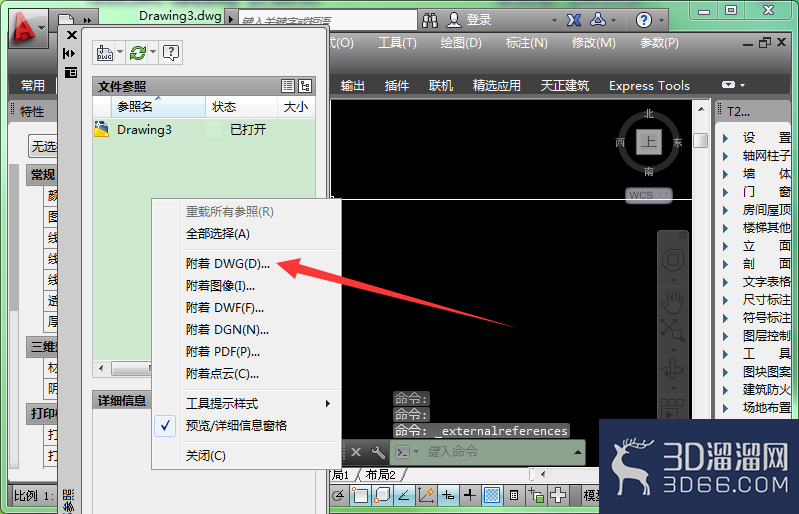

2、打开外部参照窗口，在空白位置鼠标右击选择附着文件类型，以dwg文件为例。

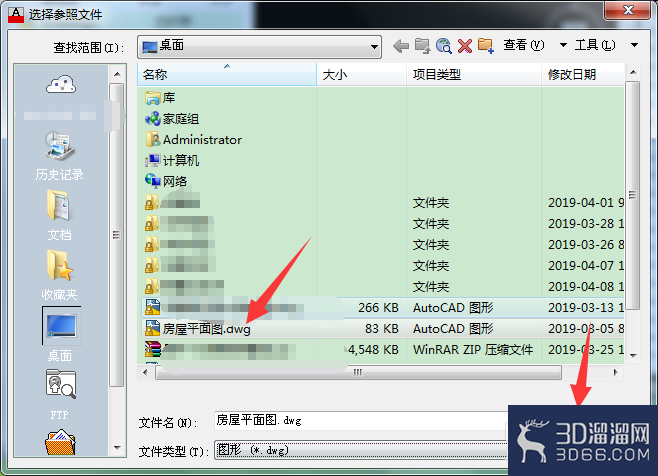

3、打开窗口选择需要外部附着的dwg文件，点击打开。

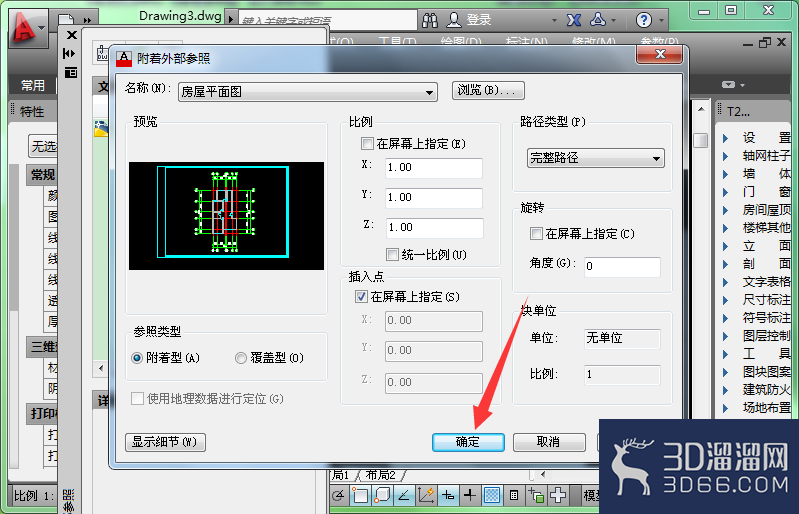

4、附着外部参照窗口直接确定，在绘图区指定点完成插入外部参照。

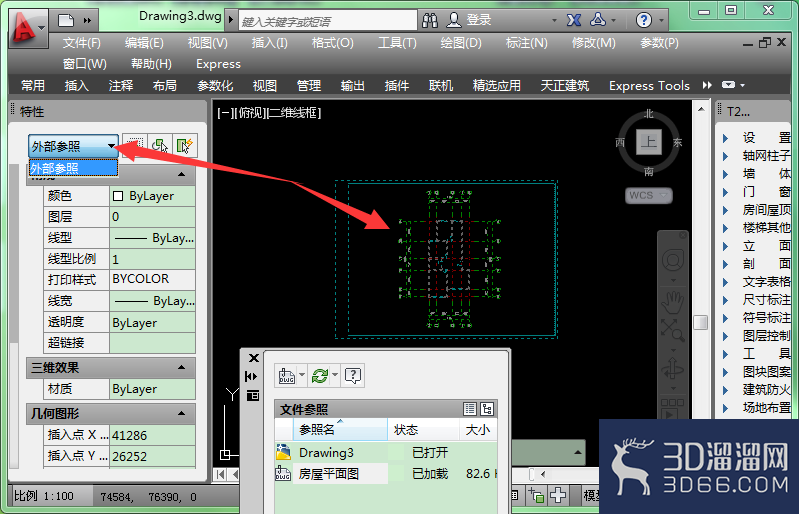

5、选中图形为单个整体图形，显示特性为外部参照。

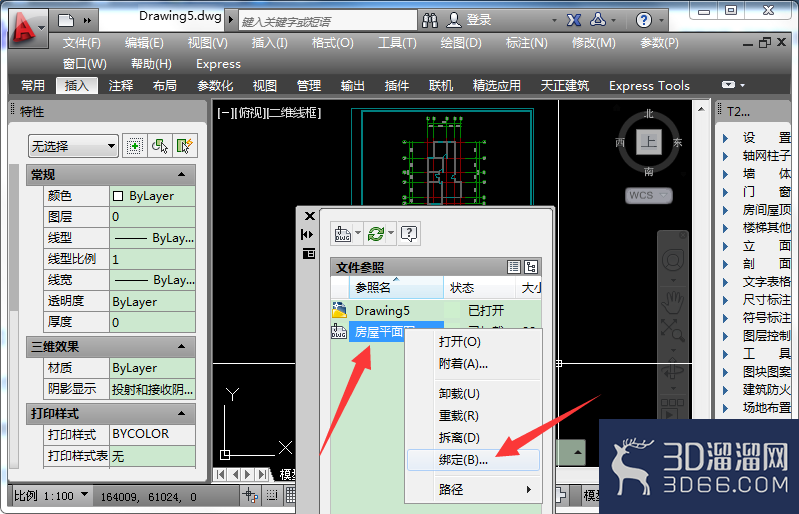

6、在外部参照窗口中的dwg文件上鼠标右击选择绑定。

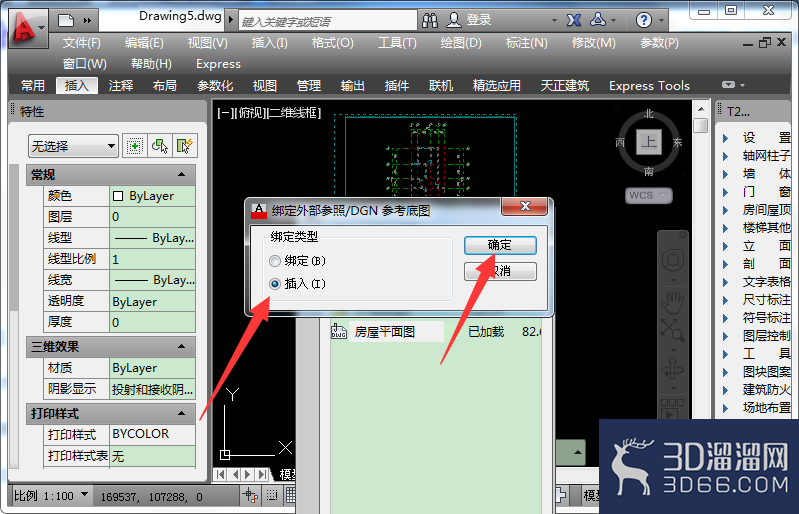

7、绑定类型从绑定改为插入并确定。

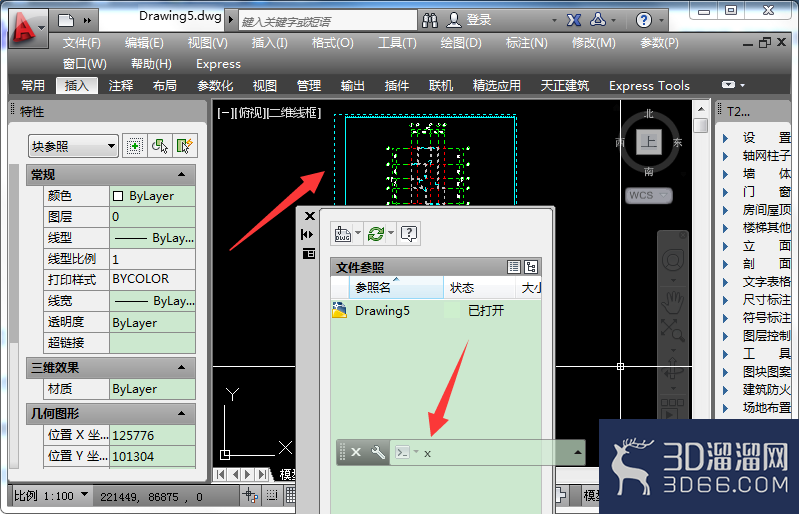

8、改为插入之后选中图纸输入命令x进行炸开。

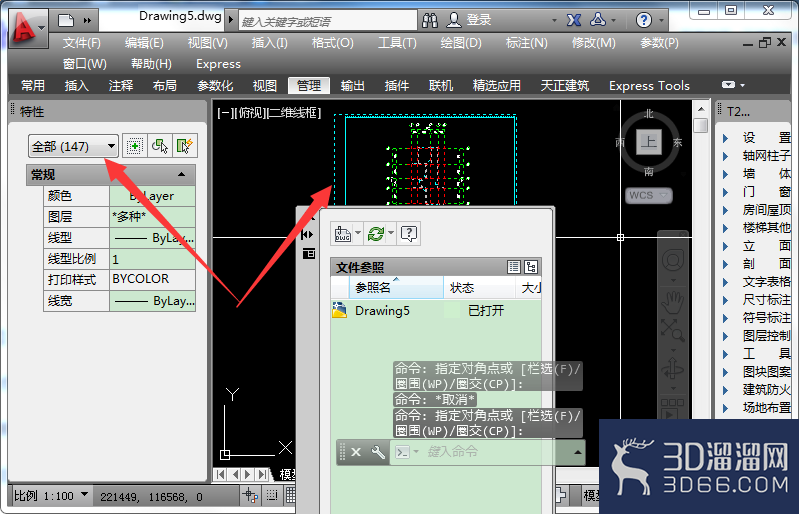

9、炸开后全选图纸可以看到特性中的各项属性。

注意事项通过以上方法进行绑定改为插入后并进行炸开，可实现外部参照图纸的炸开工作。
