CAD中怎么裁剪外部参照？

CAD外部参照在绘图过程中应用十分广泛，当插入的CAD外部参照不符合需求时，如何在CAD中裁剪外部参照呢？CAD参照裁剪命令是什么？接下来就和小溜一起来了解一下CAD软件中CAD参照裁剪命令的相关应用技巧吧！

CAD参照裁剪命令：

CAD软件中参照裁剪命令：XCLIP，快捷键：XC；主要用于将选定外部参照或块参照的显示剪裁到指定边界。

CAD外部参照裁剪步骤：

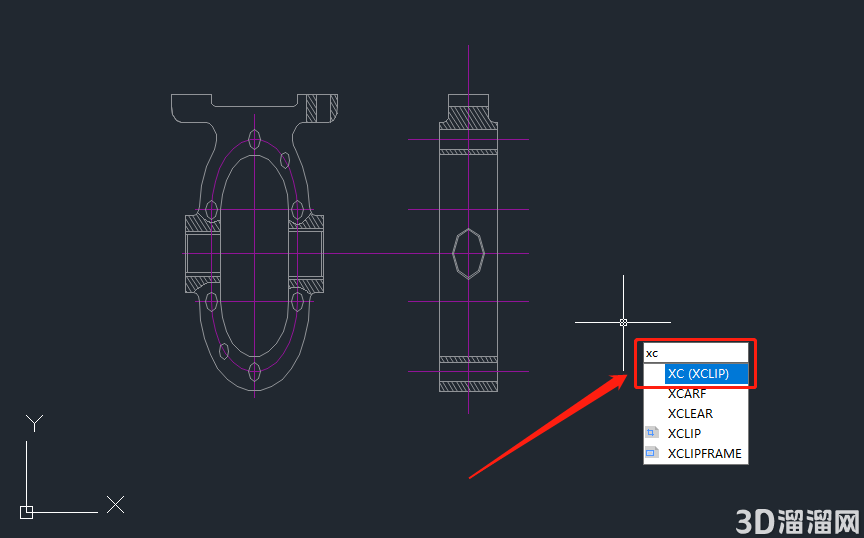

在CAD中打开图纸文件，输入XC，点击回车键确认。如下图所示：

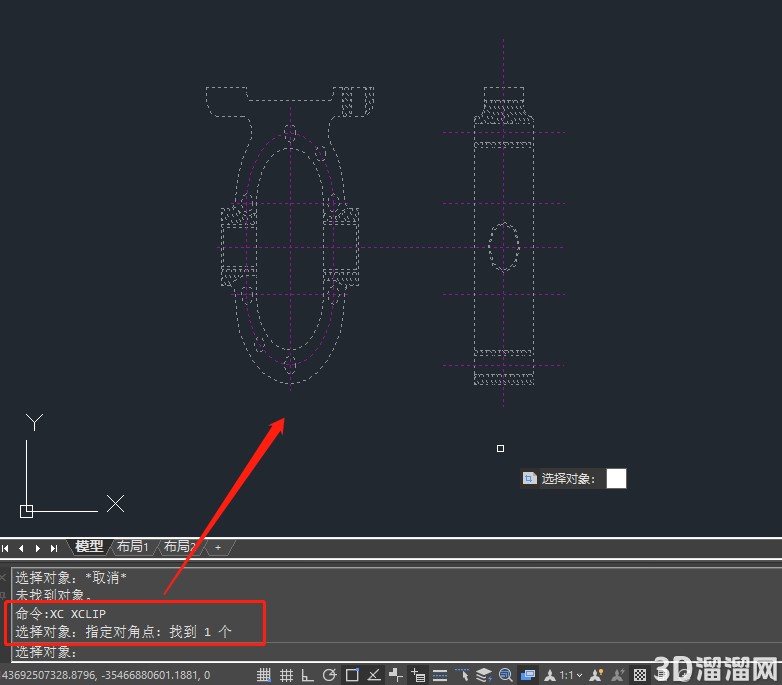

根据命令行提示，在图纸中选择需要裁剪的外部参照，选择完成后点击回车键确认。如下图所示：

此时命令行提示：输入剪裁选项[开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多段线(P)/新建边界(N)] ，输入：N，点击回车键。

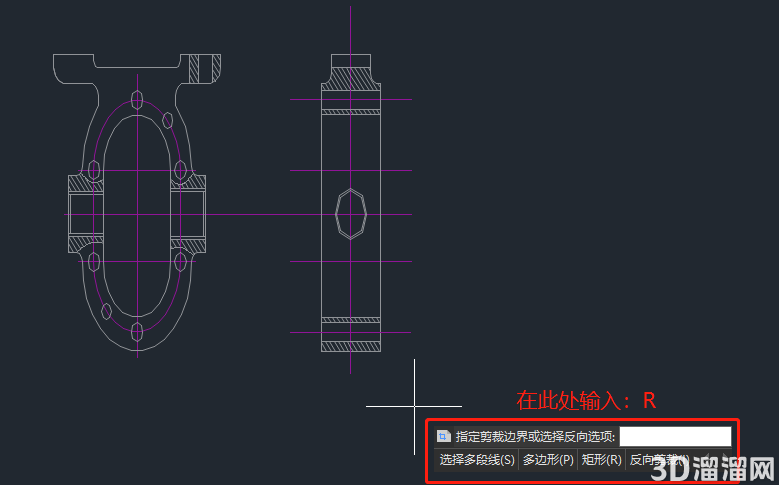

在提示指定剪裁边界或选择反向选项:[选择多段线(S)/多边形(P)/矩形(R)/反向剪裁(I)] 时，根据自身需求选择，下面小溜以矩形裁剪为例，输入：R或矩形，点击回车键确认。如下图所示：

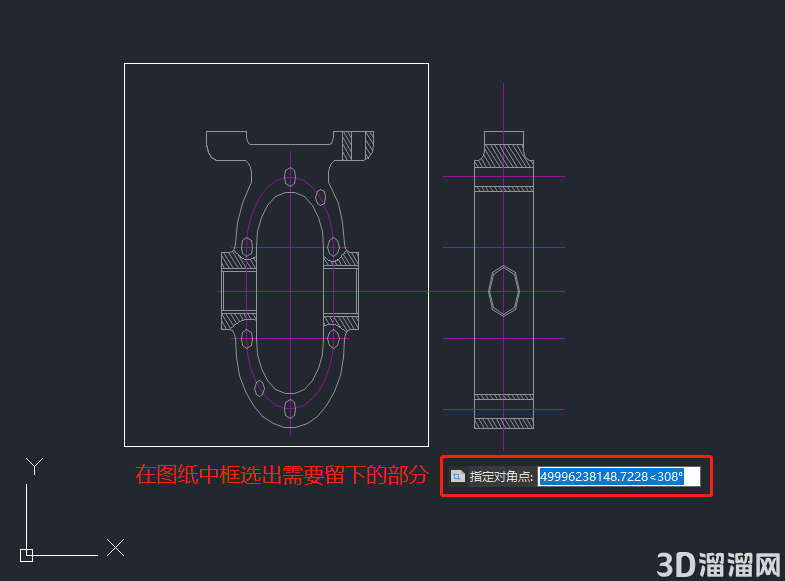

根据提示在图纸中指定第一个角点，指定对角点框选出需要留下的矩形部分CAD外部参照。如下图所示：

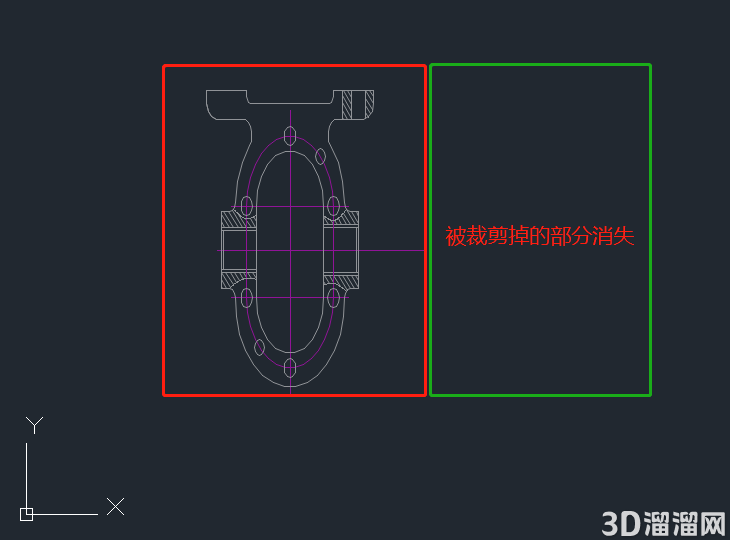

最终的效果图如下所示：
