CAD引线标注设置技巧

CAD引线标注是一条线或样条曲线，其一端带有箭头，另一端带有多行文字对象，在CAD设计中应用广泛。那么，你知道CAD标注引线怎么设置吗？对此不了解的小伙伴和小溜一起来看看CAD软件中设置CAD引线标注的相关操作技巧吧！

CAD引线标注设置步骤：

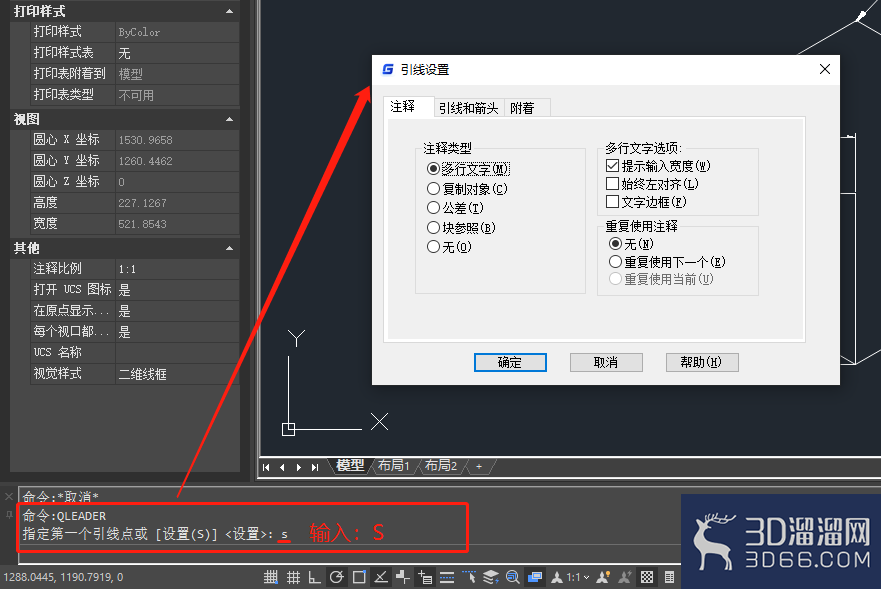

1、启动CAD，输入命令：QLEADER，点击回车键确认，根据提示输入：S，点击回车键确认，即可调出【引线设置】对话框。

2、在调出【引线设置】对话框中，可以根据自身需求对CAD引线标注样式设置。

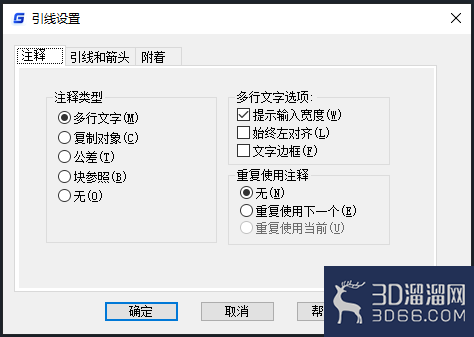

（1）在【注释】选项卡中设置注释类型，多行文字选项、重复使用注释。

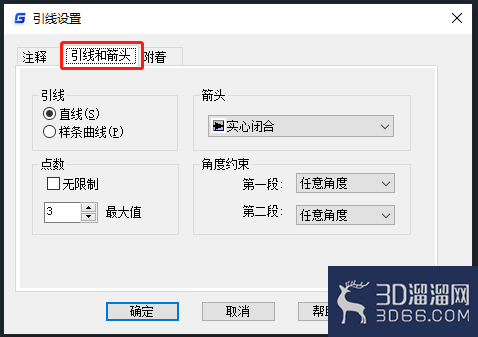

（2）在【引线和箭头】选项卡中，可以设置引线样式、箭头样式、点数、角度约束。

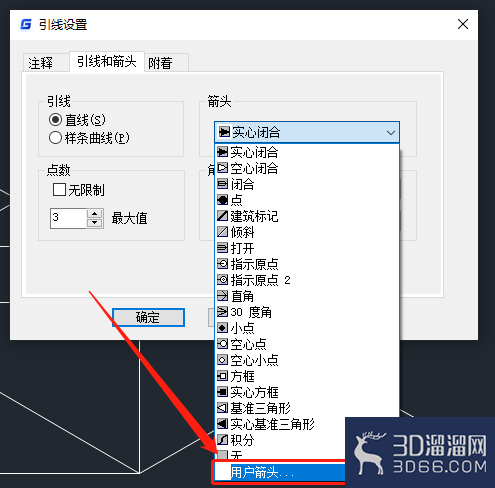

其中箭头样式还可以自定义，在箭头下拉框中点击【用户箭头…】

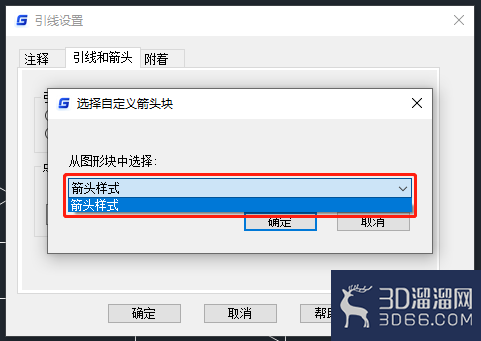

即可调出【选择自定义箭头块】，然后从图形块中选择需要自定义的箭头块后点击【确定】即可。

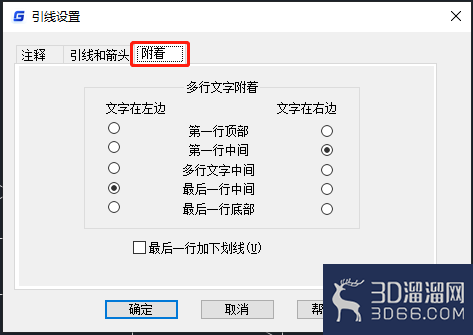

（3）在【附着】选项卡中，可以设置多行位子附着，此选项只有在注释类型为多行文字时有效。
