CAD箭头绘制教程

在CAD绘图过程中，有些时候会需要用到CAD箭头，那你知道CAD如何画箭头吗？下面，和小溜一起来了解一下CAD软件中使用多段线命令来绘制CAD箭头的具体操作步骤吧！

CAD画箭头操作步骤：

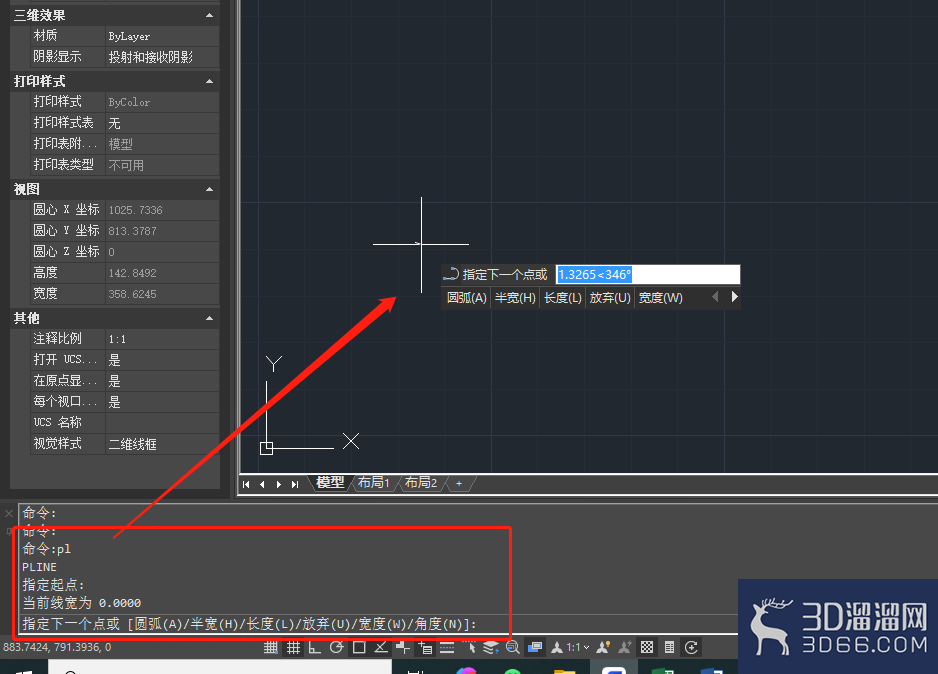

首先打开CAD软件，然后在命令输入多段线命令：PL，按回车键确认，接着根据命令行提示在绘图区域指定一个起点。如下图所示：

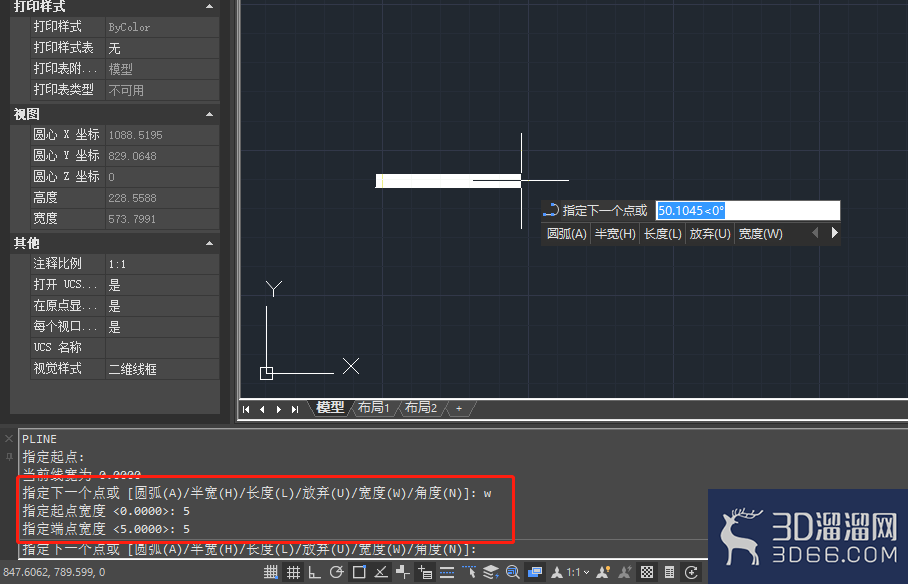

此时命令行会提示：指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)/角度(N)]，输入：W，按回车键确认，设置其起点和端点宽度为：5，按回车键确认。如下图所示：

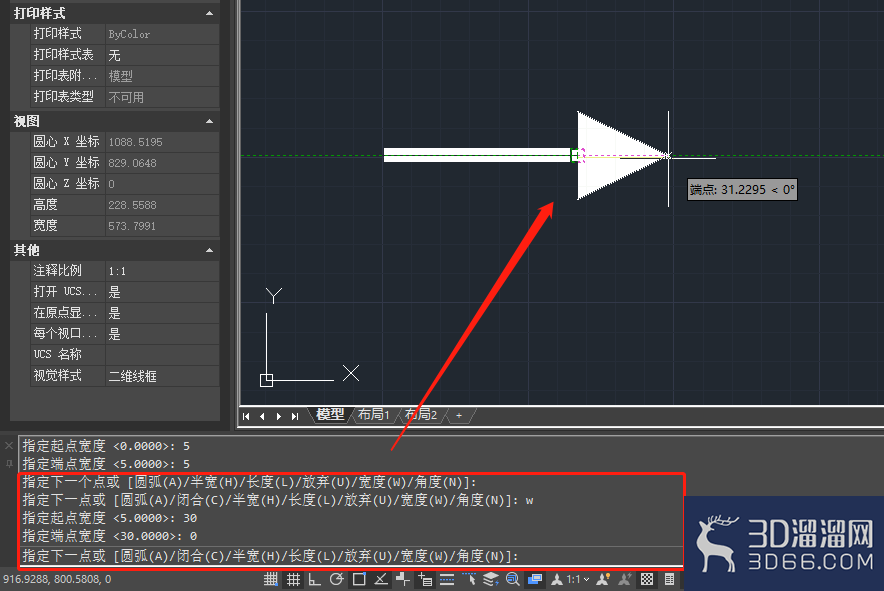

然后根据命令行提示在绘图区域指定端点；接着再次输入：W，设置其起点宽度为：30，端点宽度为：0，最后指定端点位置即可完成CAD箭头的绘制。如下图所示：

注：多段线的宽度大家可以根据自身需求进行设置，但是要确保CAD箭头起点的宽度大于线段宽度2倍左右，且CAD箭头端点的线宽一定要是0。

以上CAD教程中小溜给大家分享了CAD软件绘制CAD箭头的具体操作步骤，是不是很简单呢？在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
