怎么利用AutoCAD多重引线怎样进行编号标注？

在AutoCAD中，多重引线是一种方便的工具，可以帮助我们在绘图过程中更有效地进行标注和注释。本文将介绍如何在AutoCAD中利用多重引线进行编号标注，从而提高绘图效率和标注准确性。

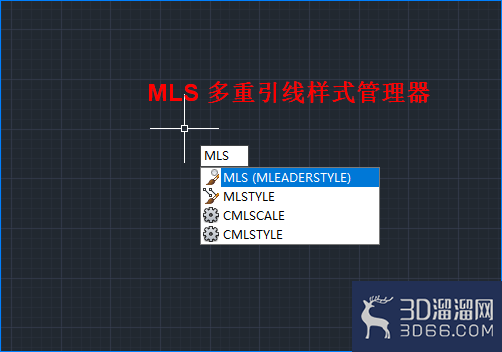

1、电脑打开AutoCAD软件，输入命令【mls】，按空格键确认，打开“多重引线样式管理器”对话框。

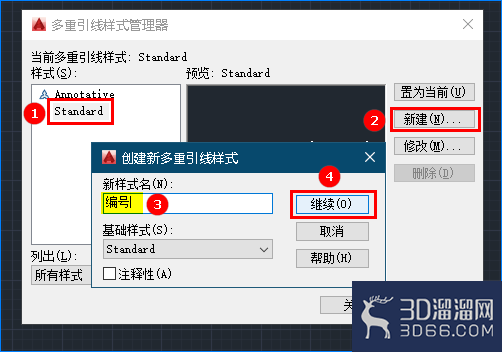

2、选中【Standard】样式，单击【新建】按钮，在打开的“创建新多重引线样式”对话框中输入新样式名，比如“编号”，单击【继续】按钮。

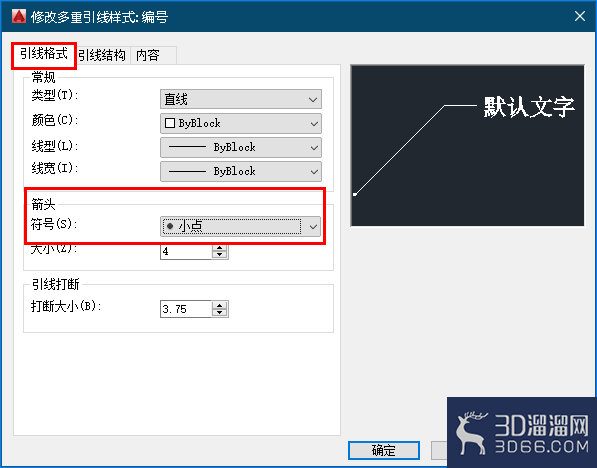

3、在打开的“修改多重引线样式：编号”对话框中单击【引线格式】选项卡，选择“箭头-符号”为【小点】。

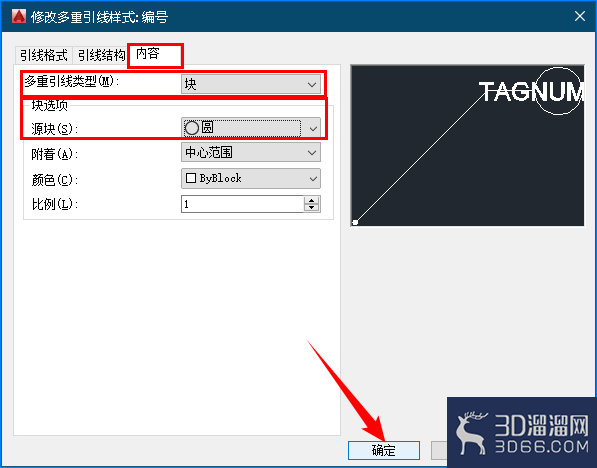

4、单击【内容】选项卡，选择“多重引线类型”为【块】，选择“块选项-块源”为【圆】，单击【确定】按钮。

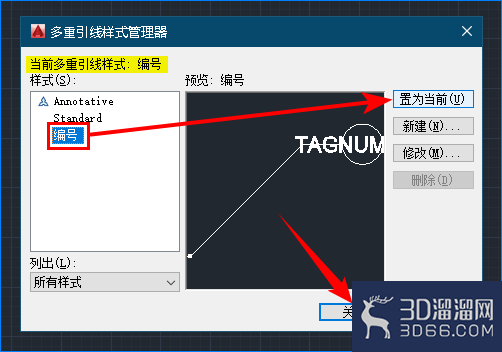

5、回到“多重引线样式管理器”对话框，查看当前多重引线样式是否为“编号”，若不是可以选中【编号】后单击【置为当前】按钮。最后单击【关闭】按钮。

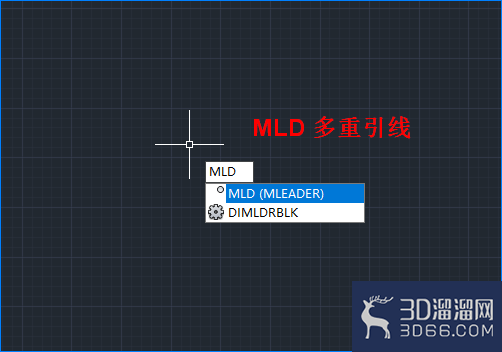

6、此时就创建了一个可以编号的多重引线样式。输入命令【mld】，按空格键确认。

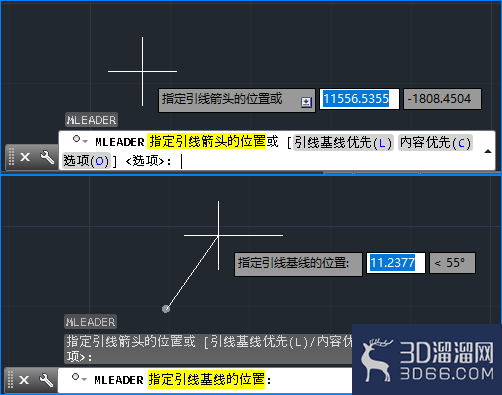

7、一般引线的结构分为箭头、引线、基线和内容。按照命令提示，先指定引线箭头的位置，然后指定引线基线的位置，如下图所示：

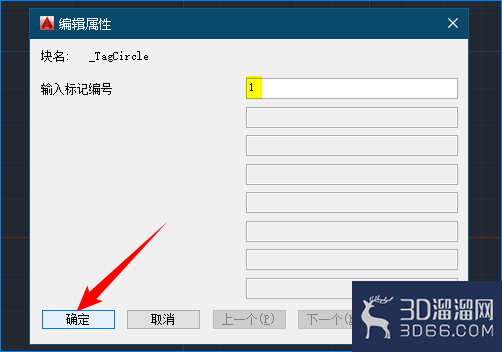

8、此时会弹出“编辑属性”对话框，输入标记编号“1”，单击【确定】按钮，此时一个引线编号就绘制完成了。

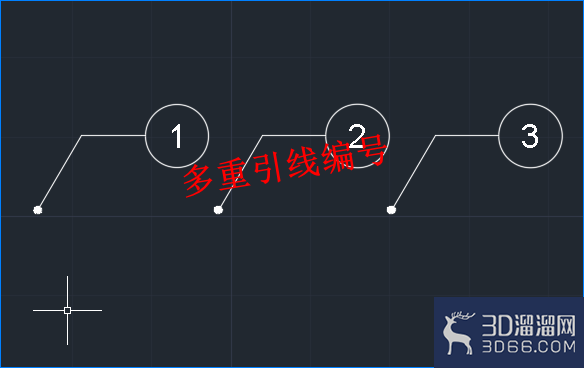

9、按照相同的方法，我们就可以快速的绘制多个多重引线编号，如下图所示：

今天给大家分享的“怎么利用AutoCAD多重引线怎样进行编号标注”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
