CAD中提取坐标点数据方法

在CAD绘图过程中，如果想要提取图纸中某一图形的CAD坐标点该如何操作呢？有些刚开始学习CAD绘图的小伙伴可能对此不是很了解，下面小溜就来给大家详细介绍一下CAD软件中CAD坐标输出的相关操作技巧吧！

CAD坐标输出操作步骤：

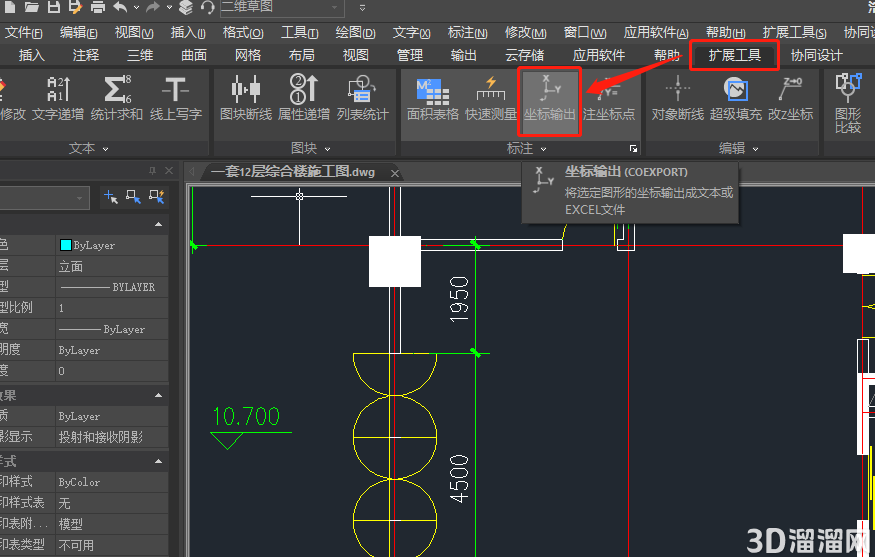

首先在CAD软件中打开图纸文件，然后在工具栏中依次点击【扩展工具】—【坐标输出】。如下图所示：

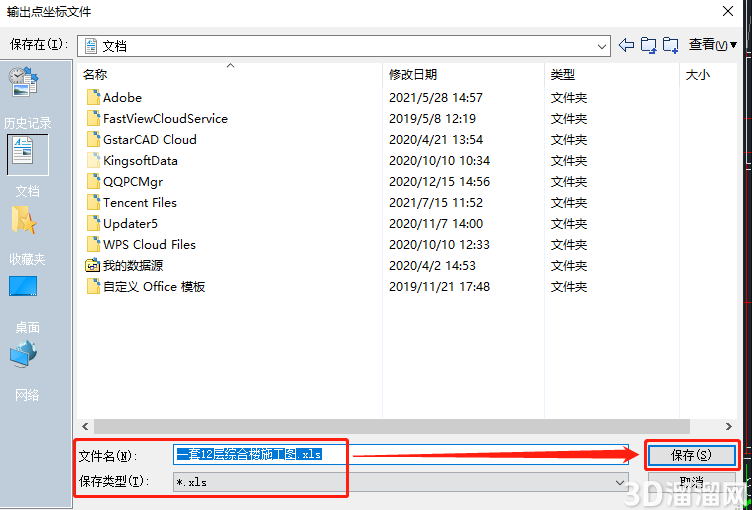

执行命令后即可调出【输出点坐标文件】对话框，在其中设置文件保存地址，文件名称，文件保存类型后点击【保存】。如下图所示：

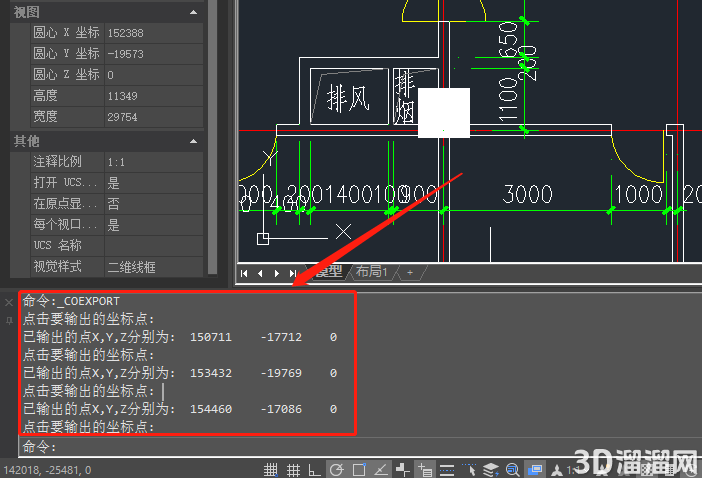

此时命令行会提示点击要输出的坐标点，根据提示在图纸中点击需要输出的坐标点，命令行将会按顺序出现（X,Y,Z）坐标值。如下图所示：

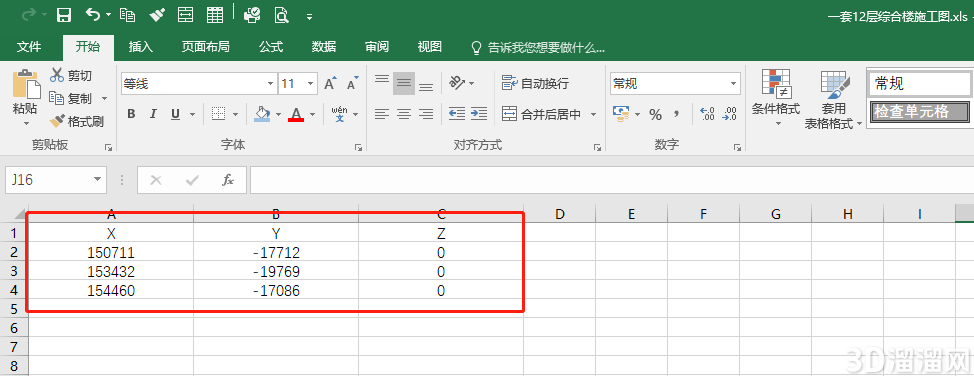

选定要输出的所有坐标点后，按回车键确认，即可将选中的所有CAD坐标点输出为Excel文件。如下图所示：
