在CAD设计中，提取坐标是一个常见的操作，特别是在建筑、工程和设计领域。准确地提取坐标能够帮助你在不同的软件之间进行数据转换或共享设计信息。本篇文章将详细介绍几种提取CAD中坐标的方法，并涵盖不同情况下的应用场景，如提取点、线、和多边形的坐标等。

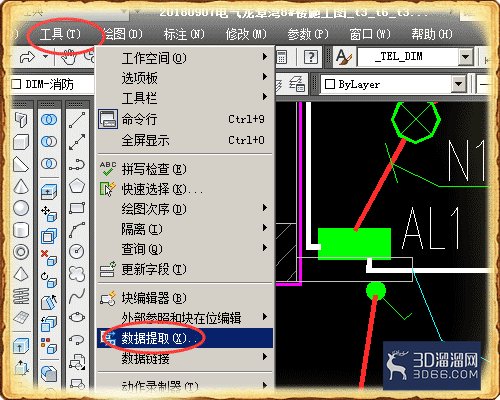

1、首先我们在打开的需要提取坐标的图纸文件中点击工具，然后点击下拉菜单中的绵散囊数据提取。

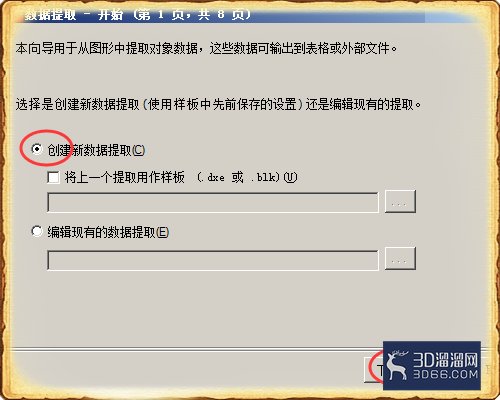

2、然后我们在弹出的对话框中点击下一步。

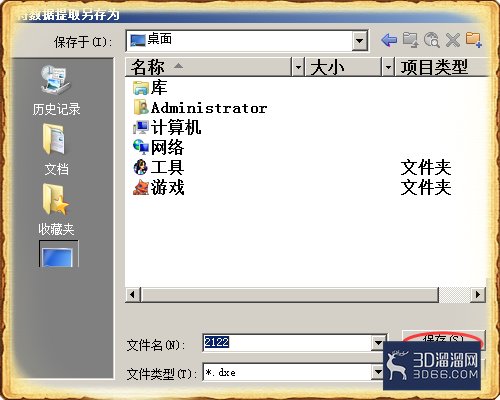

3、在电脑中选择一个保存位置。

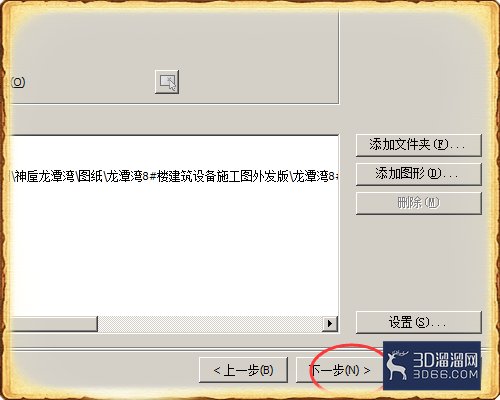

4、在返掩帮回的数据提取中点击下一步。

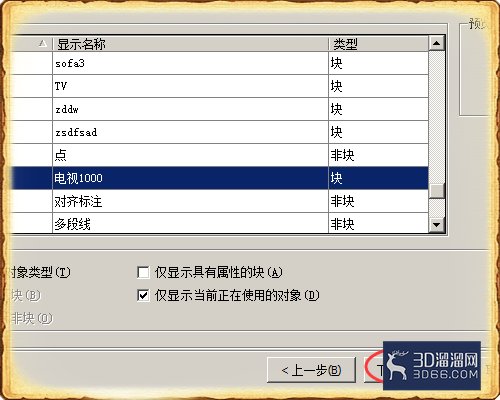

5、选择需要提取的图元然后点击下一步。

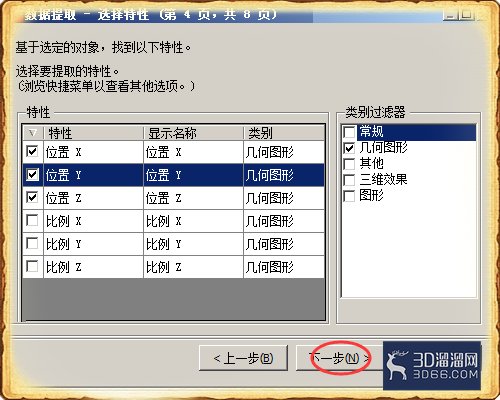

6、在特性中我们需要的坐标前点上对勾，然后点击下一步。

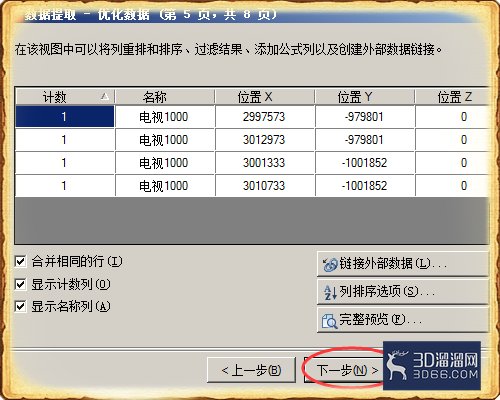

7、点击下一步。

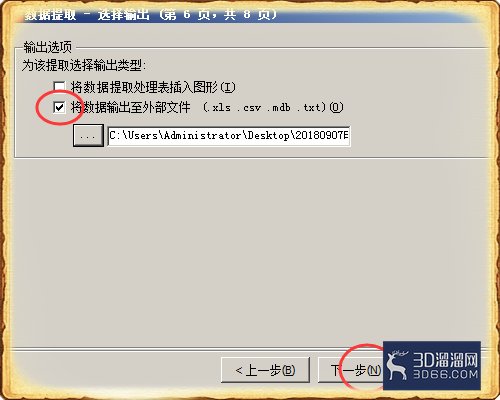

8、点击将数据输出到外部文件，然后点击下面的三个点的按钮选择性输出文件的位置，并设置文件的格式（在此我们设置为excel格式爹欠），然后点击下一步。

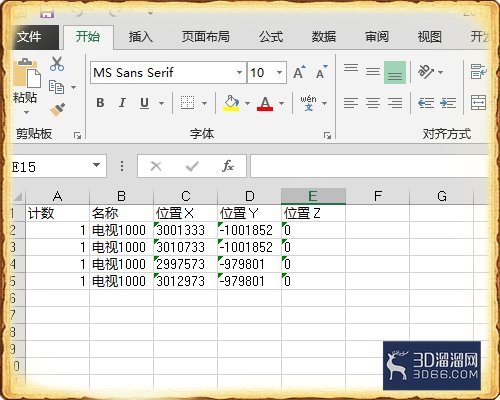

9、这是导出后的图元坐标。
本次关于“怎么提取cad中的坐标”的分享就到此结束啦，希望对大家有所帮助！如果您想获取更多实用的CAD技巧或图纸素材，欢迎关注3d66资讯~
