CAD选择过滤器的运算符如何使用？

选择过滤器FILTER在CAD早期版本中是扩展工具的一个功能，到了高版本变成标配的功能，但在AUTOCAD的菜单或工具面板中我还找到选择过滤器的命令。AUTOCAD面板、右键菜单和特性面板倒是都提供了快速选择的功能，快速选择功能应该是借鉴选择过滤器开发的，操作更简单，但选择过滤器的一些功能在快速选择中还真没法实现。很多人不知道有选择过滤器，用过选择过滤器的有不少人很喜欢选择过滤器。

一、选择过滤器的基本操作

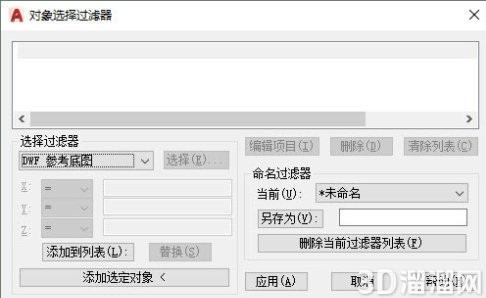

在命令行输入FILTER，或者输入别名FI后，回车或空格，就可以打开选择过滤器对话框，如下图所示。

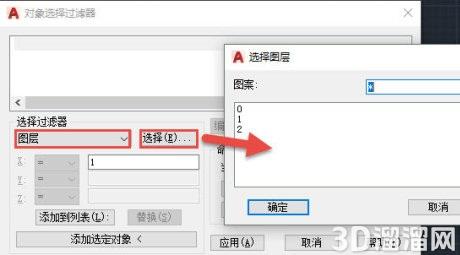

打开选择过滤器后首先要设置过滤条件，设置条件的方法有两种，一种是在选择过滤器下拉列表中选择一个条件，然后设置条件的值。比如在列表中选择“图层”后，可以直接下面的输入框中输入图层名，也可以单击“选择”按钮，在弹出的对话框中会列出当前图中的所有图层，我们可以在列表中选择一个图层，如下图所示。

设置好过滤器后单击“添加到列表”，过滤条件就会添加到上面的列表中。选择过滤器下拉框中列出了各种过滤条件，列表很长，找到需要的过滤器并设置需要的值不太方便，因此这里还提供了另外一种添加方式“添加选定对象”，可以通过选择一个样例对象，将此对象所有属性都添加到列表中，然后我们可以从列表中将多余的条件删除。

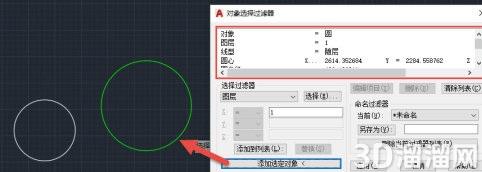

比如单击“添加选定对象”按钮后拾取某个图层上的一个圆，圆的相关特性就会添加到上面的方框中，如下图所示。

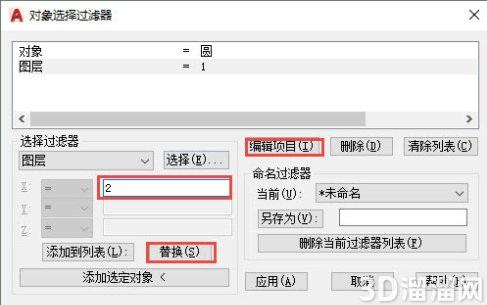

在列表中选择不需要的条件，单击“删除”按钮就可以将相关条件删除，选中条件后，单击“编辑项目”按钮，可以在左下角编辑过滤条件，编辑后可以单击替换按钮将上面的项目替换成新的值，如下图所示。

设置好过滤条件后，单击应用按钮，就可以在图中框选，框选范围内满足过滤条件的对象会被选中。

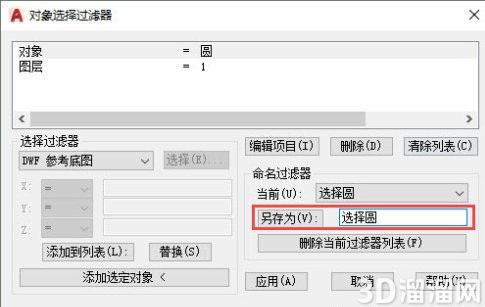

如果这跟过滤器我们以后还用得上，我们可以给过滤器起一个名字，单击“另存为”按钮将过滤器保存起来，如下图所示。

二、选择过滤器运算符简介

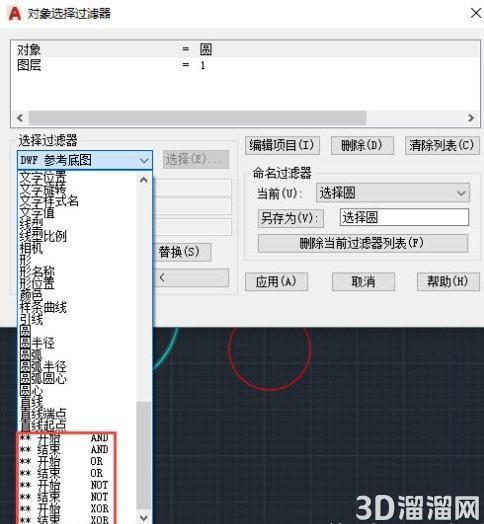

在选择过滤器下拉列表底部有几个非常特别的过滤条件，如下图所示。

如果上大学时学过一点计算机编程，还有一点印象的话，应该知道这几个是编程中基本的逻辑运算运算符，not（非）、or（或）、and（与）xor（异或）。NOT（非）就是不能满足某个过滤条件，如果满足这个条件就会被排除在选择集外；

OR（或）就是满足其中一个条件就可以被选中；

AND就是要满足所有条件才会被选中，添加到列表中的条件默认就是AND（与），但如果在OR运算条件中有某两个条件或多个条件又需要同时满足的时候，可以添加AND运算符；

XOR（亦或）就是只能满足两个条件中的一个，如果同时都满足的话就会被排除在外。

光看这些概念很容易糊涂，想几种应用场景实际用一用就明白了。

三、运算符应用的样例

之前我虽然知道过滤器可以设置运算符，但并没有实际用过，也没有想过实际的应用场景，正好把今天那位朋友提到的两种情况跟大家分享一下。

1）过滤选择在图层1和图层2上的对象

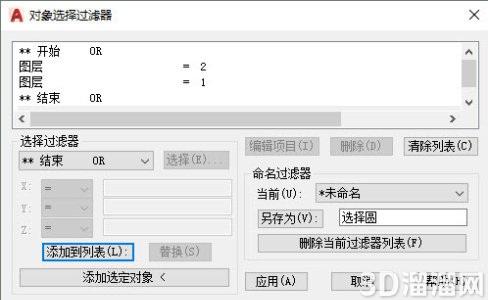

在这个例子中我们可以设置两个条件，一个是图层=1，一个是图层=2，如果直接设置这两个条件的话，就是要同时满足这两个条件，任何对象都只能在其中一个图层，也就是说这么设置的话，任何图形也无法选中。因此我们必须设置OR（或）运算。我们需要在两个条件的前面添加“开始OR”，在条件后面添加“结束OR”，如下图所示。

设置好后单击应用按钮，在图中框选就可以将图层1和图层2上的所有图形都选出来，假如我们想将图层1和图层2中的文字或某类对象选出来，再加上一个条件就好了。

2）选择图层1上内容不为“CD”的所有文字

要从文字中将内容为CD的文字排除在外，这里就需要用到非计算，可以在文字=CD条件加上NOT运算符，如下图所示。

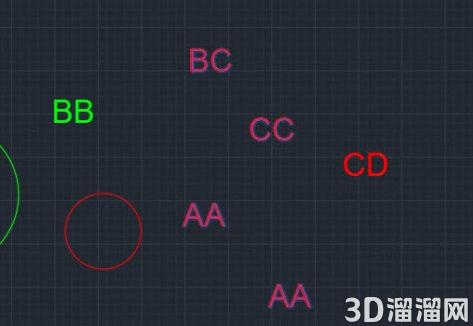

单击“应用”按钮，在图中框选，观察选择的结果，如下图所示。

我们可以看到图层2上的文字除CD外都被选中了。

大家也可以想想还有什么其他应用场景，然后能使用上这几种运算符。

选择过滤器FILTER以前我只是粗略地看了看，并没有深入研究，很高兴通过跟小伙伴们的交流，对命令有了更深入的了解。

今天给大家分享的“CAD选择过滤器的运算符如何使用？”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
