AutoCAD为什么图中的文字都显示为方框？

AutoCAD为什么图中的文字都显示为方框? 大家在cad的使用过程中，可能会遇到CAD打开图纸后，文字和标注的数值都显示为方框，可能会出现如下图所示的效果：

大家遇到这个问题的时候，可能非常不解，不知如何下手解决这个问题。在这里，首先告诉大家，不要怀疑图纸的问题，有时候只需要修改一个设置，文字很容易就可以恢复正常的显示效果。还有一个就是：在CAD图纸中，有时会有大量的文字，这些文字如果使用操作系统的TTF文字，例如宋体、黑体等，会影响CAD的显示性能，会导致平移、缩放都变慢，因此CAD提供了一个变量，当我们不关心文字内容时，可以只显示文字边框，不显示文字内容，这样可以提高操作速度。控制文字是否只显示边框的变量是：QTEXTMODE，默认设置为0，当设置为1的时候，文字就会显示为边框。如果你觉得变量太长不好记，可以直接去选项对话框中修改设置，操作步骤也很简单：

步骤如下：

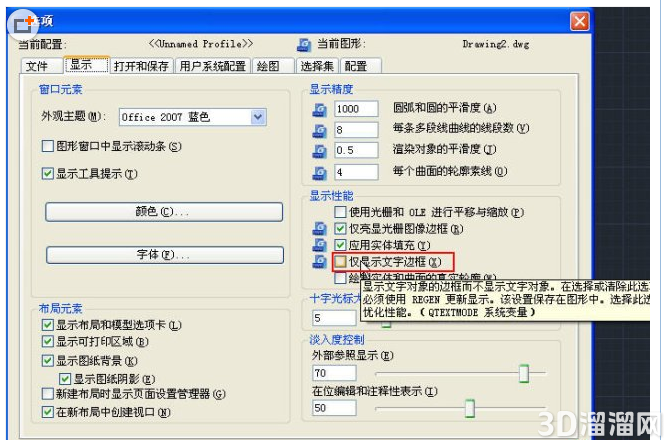

首先输入OP打开选项对话框，然后再在“显示"选项卡中取消勾选”只显示文字边框“选项即可。

注意截图中的提示，打开或关闭此选项后，图纸显示不会立刻变化，需要手动重生成，也就是输入RE命令并回车后，文字显示的效果才能变化。这个变量保存在图纸中，也就是说某一张图纸中将此变量设置成1，并不会影响其他图纸的果。在了解这个选项后，在操作复杂图纸时，偶尔也可以利用这个参数来提高操作速度。
