CAD标注后为什么不显示尺寸数字？

在CAD标注后图中却仍然不显示尺寸数字，这是什么原因导致的呢？如何解决这个问题？下面就和小溜一起来了解一下CAD软件中CAD标注后不显示尺寸数字的原因以及相关的解决办法吧！

CAD标注后不显示尺寸数字的原因：

1. 尺寸线和数字都标不上去，即：尺寸线和数字都不显示。

原因：这种问题一般是由于CAD图层设置而导致的，即当前CAD标注尺寸的图层被设置为了不显示图层。

解决办法：换一个图层进行CAD标注；或者是把当前图层设置为显示即可。

2. 只显示尺寸线不显示CAD标注数字

原因：一般出现这种情况，大多数是因为图纸较大，字体设置过小看不见。

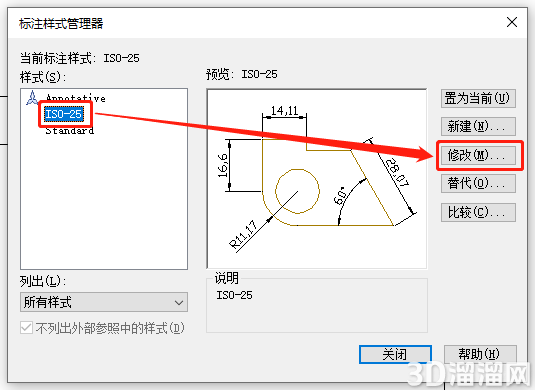

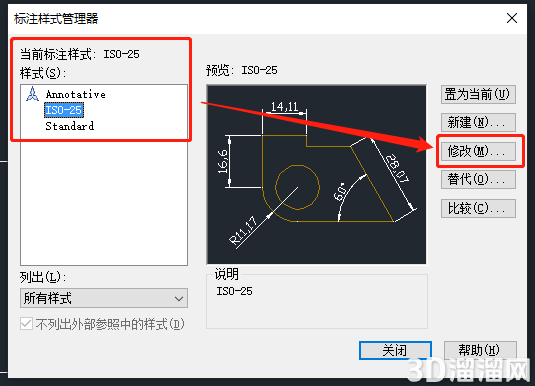

解决办法：在CAD软件中打开图纸文件后，输入：D，按回车键确认，即可调出【标注样式管理器】对话框，选中当前标注样式，点击【修改】。如下图所示：

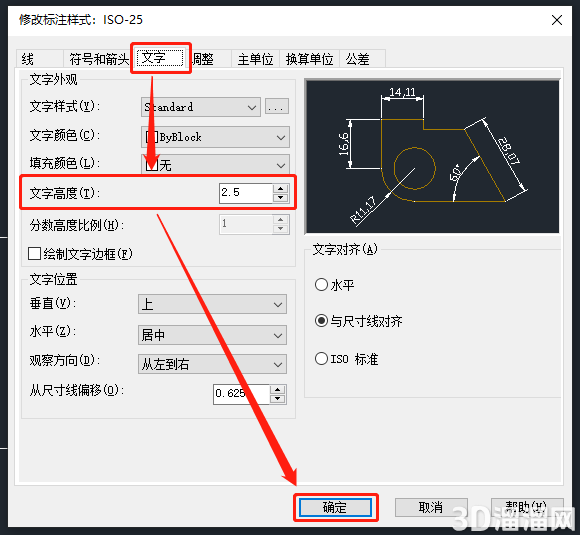

跳出【修改标注样式】对话框后，将其切换至【文字】选项卡，将文字高度调整到合适大小后点击【确定】即可。如下图所示：

3. CAD标注尺寸文字样式错误

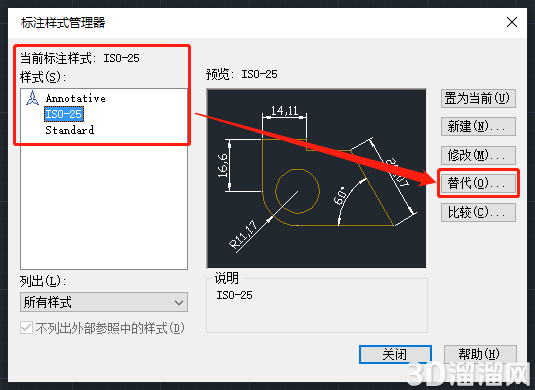

在CAD软件中打开图纸文件后，输入：D，按回车键确认，即可调出【标注样式管理器】对话框，选中当前标注样式，点击【替代】。如下图所示：

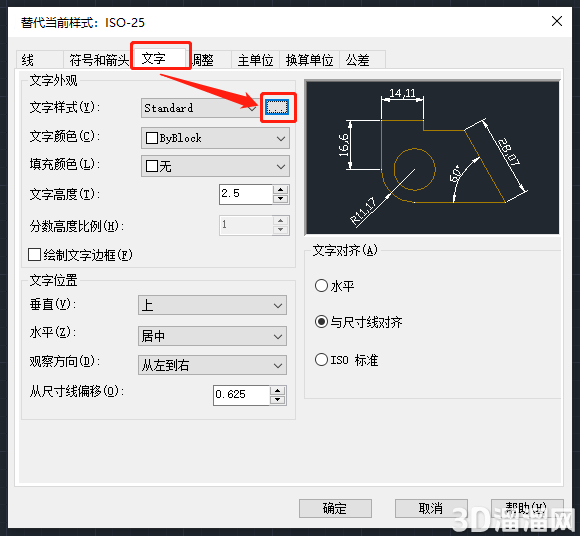

跳出【替代当前样式】对话框后，将其切换至【文字】选项卡，点击【文字样式】后的【…】按钮。如下图所示：

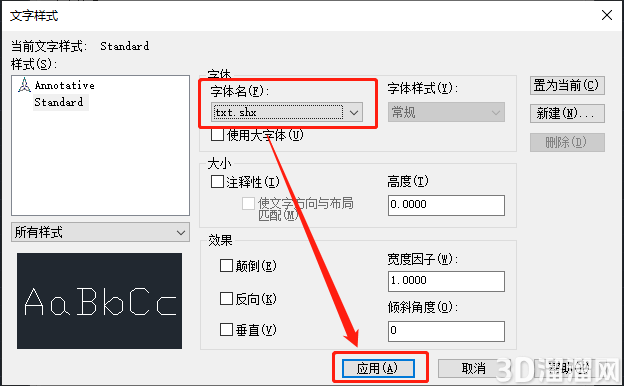

此时会跳出【文字样式】对话框，在【字体名】中将字体替换为【txt.shx】，最后点击【应用】关闭对话框即可。如下图所示：
