AutoCAD草图设置方法技巧

实例说明  打开“DraftingSettings（草图设置）”对话框的方式：

菜单：【Tools（工具）】→【DraftingSettings…（草图设置）】

快捷菜单：在状态栏上的SNAP按钮、GRID按钮、POLAR按钮、OSNAP按钮和OTRACK按钮上单击右键弹出快捷菜单，选择“Settings…（设置）”项命令行：dsettings（或别名ds、se）、ddrmodes

1、栅格（Grid）

栅格是绘图的辅助工具，虽然打开的栅格可以显示在屏幕上，但它并不是图形对象，因此不能从打印机中输出。
用户可以指定栅格在X轴方向和Y轴方向上的间距。在“DraftingSettings（草图设置）”对话框中，“GridXspacing:（栅格X轴间距）”编辑框和“GridYspacing:（栅格Y轴间距）”编辑框分别用于指定栅格在X轴方向和Y轴方向上的间距。其中，如果用户先设置了X轴间距值，则系统会自动将同样的值赋予Y轴间距；而如果用户先设置Y轴间距值，这时X轴间距值仍保持不变。利用这种办法用户可设置一个X轴间距与Y轴间距不等的栅格。
用户可改变栅格与图形界限的相对位置。缺省情况下，栅格以图形界限的左下角为起点，沿着与坐标轴平行的方向填充整个由图形界限所确定的区域。在“Snap（捕捉）”栏中的“Angle（角度）”项可决定栅格与相应坐标轴之间的夹角；“Xbase（X基点）”和“Ybase（Y基点）”项可决定栅格与图形界限的相对位移。
打开或关闭栅格的方式：

AutoCAD为用户提供了多种绘图的辅助工具，如栅格、捕捉、正交、极轴追踪和对象捕捉等，这些辅助工具类似于手工绘图时使用的方格纸、三角板，可以更容易、更准确地创建和修改图形对象。用户可通过“DraftingSettings（草图设置）”对话框，对这些辅助工具进行设置，以便能更加灵活、方便地使用这些工具来绘图。

使用捕捉和栅格（SnapandGrid）

Step1打开图形文件

在AutoCAD打开图形文件：

Step2设置捕捉和栅格

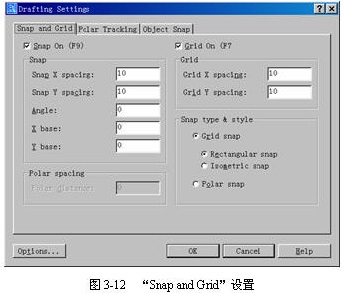

(1)选择菜单【Tools（工具）】→【DraftingSettings…（草图设置）】，弹出“DraftingSettings（草图设置）”对话框，并选择“SnapandGrid（捕捉和栅格）”选项卡，如图3-12所示。

(2)分别选中“SnapOn（启用捕捉）”和“GridOn（启用栅格）”开关，打开捕捉和栅格模式，并按图3-12所示内容进行设置，然后按【OK】键确认。

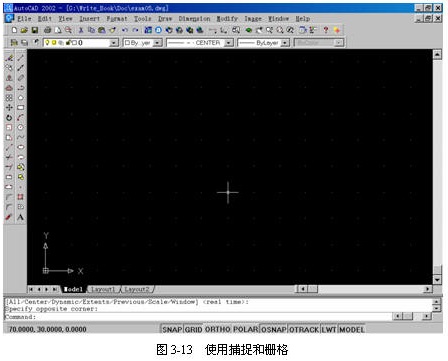

(3)现在屏幕上出现了一个点的阵列，也就是栅格（Grid）；当用户移动光标时会发现，光标只能停在其附近的栅格点上，而且可以精确地选择这些栅格点，但却无法选择栅格点以外的地方，这个功能称为捕捉（Snap）。如图3-13所示。现在就利用这两个功能来快速准确的绘图。在以下的绘制过程中，用户无需在命令行中输入点坐标，而可以直接利用鼠标准确地捕捉到目标点。

Step3绘制轴承支座侧视图

(1)使用“rectang”命令，在点（10,10）、（210,30）之间绘制一个矩形。

(2)使用“circle”命令，以（110，110）为圆心，分别以20、40为半径绘制两个圆。

(3)使用“line”命令，按下表所示分别绘制若干条直线。

(4)使用“line”命令，以点（50,30）为起点，使用切点捕捉绘制大圆的切线；用同样的办法以点（170,30）为起始点，绘制大圆的另一条切线，结果如图3-14所示。

Step4修改与设置

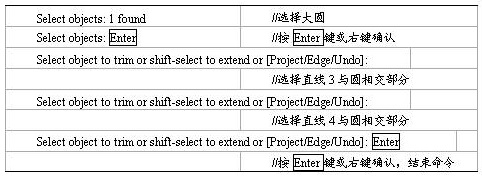

(1)从图3-14中可以看到，直线3和4与大圆相交叉的部分应该截掉。利用“trim”命令来完成这项工作。单击状态栏中的按钮关闭捕捉模式，选择“modify（修改）”工具栏中按钮，命令行提示如下：

关于“trim”命令参见第5章相关内容。(5)设置直线1和2的颜色属性为“Yellow（黄色）”，线型为“CENTER”；设置直线5、6、7、和8的颜色属性为“Red（红色）”，线型为“DASHED”；其余图形的颜色属性为“Cyan”，线宽为“0.30mm”。

注意如果“CENTER”和“DASHED”线型不能显示，可在命令行输入：

Command:ltscaleEnter
LTSCALEEnternewlinetypescalefactor<1.0000>:7Enter
Regeneratingmodel

(6)完成后的结果如图3-15所示。单击状态栏上的GRID按钮关闭栅格模式，并保存文件。
