制作企业专用的cad图框方法

在绘图里，各种各样的图形最终须按标准放于图框中，那么企业如何制作符合自己需要的图框呢?我们知道有标准A0、A1、A2、A3、A4五种图副，图框里一般都包含标题栏、附加栏、代号栏、参数栏几个重要信息栏,那现在我以A3图幅为例介绍一下图幅绘制的过程。

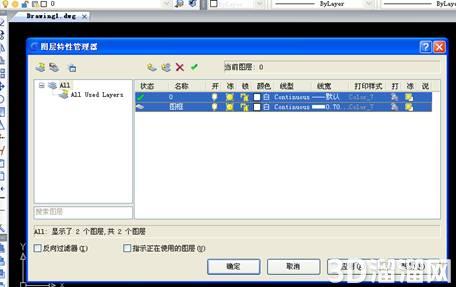

1、创建图层在里面设置好颜色随层、线性为实线、线宽0.7mm如图一所示。

2、绘制一个A3大小的矩形作为图纸的外形，选择第一点0,0选择对角点420,297，绘制如图二所示。

3、在以图纸边界为参照绘制出图框边界线，在这里主要控制图框两对角点（25,5）和（415,292），以两点为参照绘制矩形如下图三所示。

4、绘制标题栏，同样rec绘制矩形，捕捉到右下角点，指定另一角点@-140，,32，注意的是在绘制标题栏选择细实线就可以了如下图四所示。

5、完成图中标题栏内部的绘制，主要采用偏移并辅助修剪命令效果图如图五所示。

6、用单行文字书写功能完成标题栏的填写，并在绘制前使用文字样式st控制文字

显示情况，填完之后效果图如下图六所示。

同样的操作完成附加栏、代号栏、参数栏的绘制和修改在完成图框绘制后，建立外部块，使用快捷键w打开永久块创建窗口，选择基点和块的名称，选择图块存放的位置，那么下次我们需要图框时，就可以直接把块插入到绘图区域中来了。

给大家分享的“制作企业专用的cad图框方法”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
