CAD基线标注和连续标注的方法

CAD中有两个方便快捷的标注方法，基线标注和连续标注，它们可以帮助用户一键标注对象。本文将给大家介绍这两个命令的具体使用方法，以及它们之间的区别。

基线标注和连续标注的实质是线性标注、坐标标注、角度标注的延续，在某些特殊情况下，如一系列尺寸是由同一个基准面引出的或者是首尾相连的连续尺寸，就可以使用这两个工具以提高标注的效率。

基线标注：适用于由同一个基准面引出的一系列尺寸

连续标注：适用于首尾相接的一系列连续尺寸

下面用一个阶梯轴图形为例给大家演示这两种标注的使用与区别：

1.使用CAD软件打开案例图形文件；

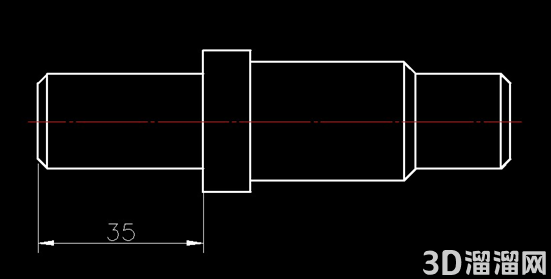

2.无论是基线标注还是连续标注，都需要预先指定一个已完成的标注作为标注的基准，所以必须要先使用线性标注命令，绘制一个线性标注；

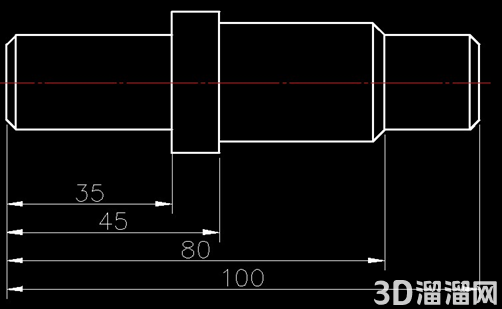

3.单击菜单栏的【标注】，在下拉列表中选择【基线标注】，激活命令，由于刚刚执行完一个线性标注，CAD系统会自动以刚执行完的线性标注为基准标注，直接提示输入下一个尺寸点，下面依次选择标注点，就会得到完整的基线标注，效果如图：

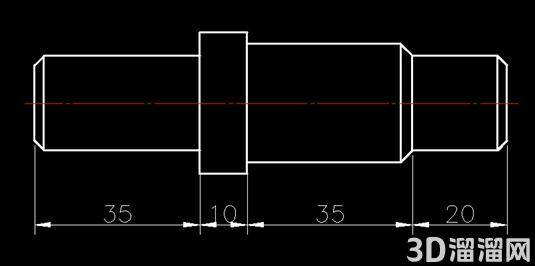

连续标注操作同理，效果如图：
