形位公差输入进CAD的方法

分类：CAD图纸作者：小溜时间：2023-12-07 15:03:15

导语：形位公差输入进CAD的方法如果在绘制CAD工程图时没有找到标注的形位公差菜单，应该如何标注出形位公差呢？下面就随小溜一起来学习下方法吧。

在CAD中，准确的输入形位公差是确保过程中零件符合设计要求的重要一步，本文将介绍如何在CAD中有效地输入形位公差，以确保设计的精度和一致性。下面就跟小溜一起来看看吧！

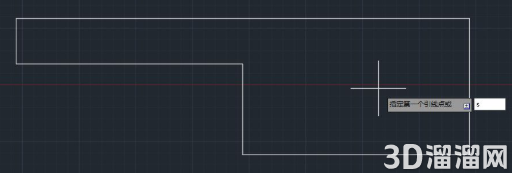

1、先用LE命令；当提示输入点时输入S;

形位公差输入进CAD的方法

2、完成后按回车键，系统会出现快速引线的设置，我们切换至公差的选项，点一下确认;

3、根据命令栏出来的额提示依次指定第一点和第二点，然后就会出来CAD形位公差的设计的界面;

4、我们就可以根据自己的需要或要求设置形位公差了;

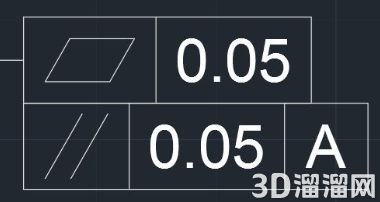

5、完成之后单击确认即可，如下图所示为输入完的公差结果;

形位公差输入进CAD的方法

关于形位公差输入进CAD的方法步骤到这里就完成啦，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
