分类：CAD图纸作者：小溜时间：2024-05-29 16:24:03
在AutoCAD中，我们可以使用一些特定的工具和技术来标注形位公差。以下是一些步骤和提示，帮助你在AutoCAD中正确地标注形位公差。

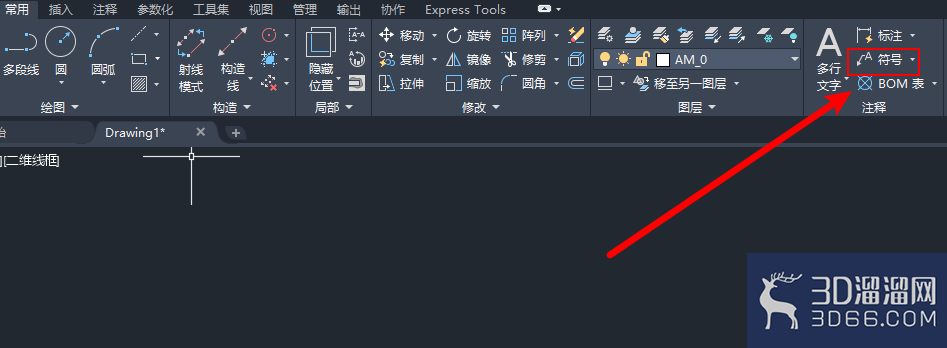

1、进入“常用”选项卡，找到“注释”面板，点击“符号”下拉按钮。

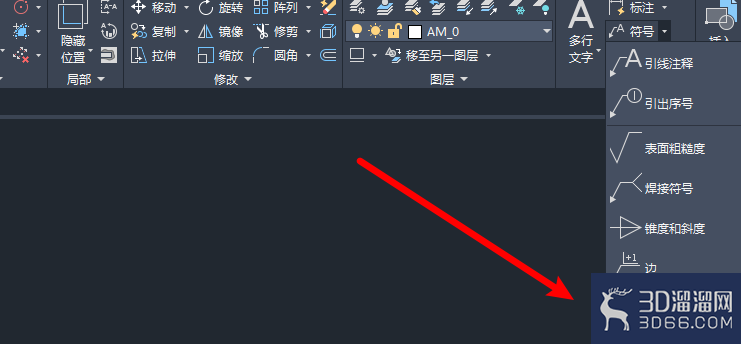

2、在下拉菜单中选择“形位公差符号”按钮。

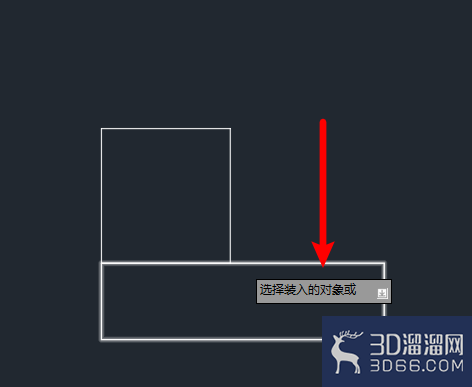

3、首先选择需要创建形位公差的对象。

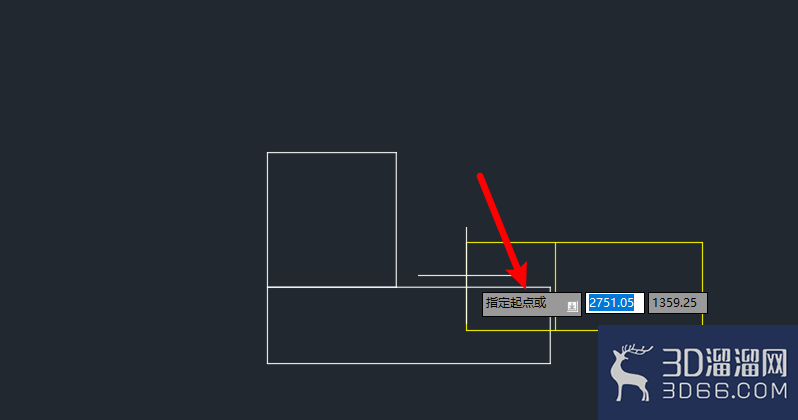

4、然后指定引线的起点。

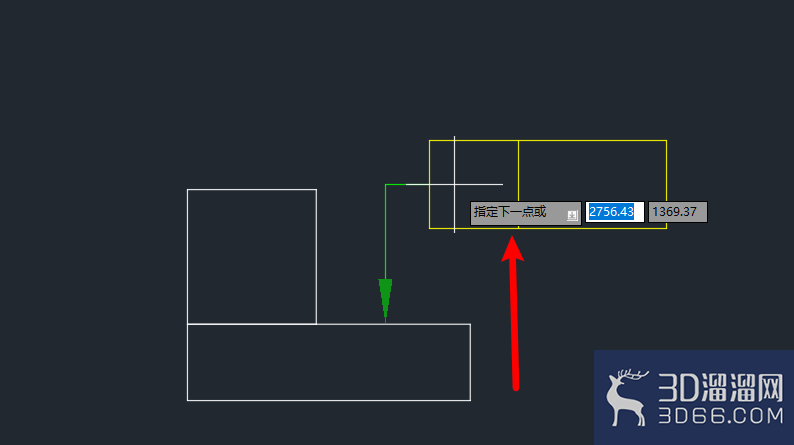

5、接着指定形位公差符号放置的位置。

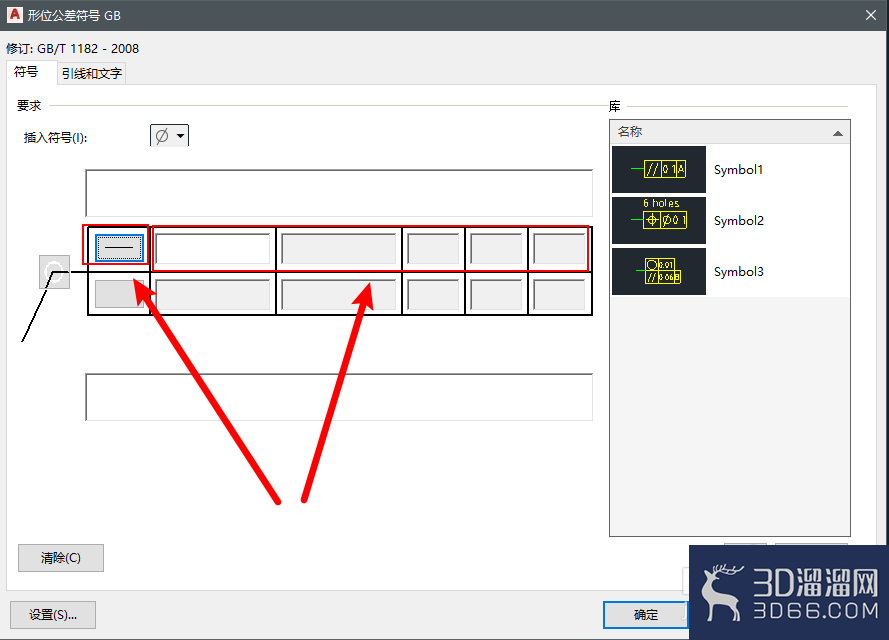

6、最后在弹出的对话框中指定形位公差的类型、公差、基准等。

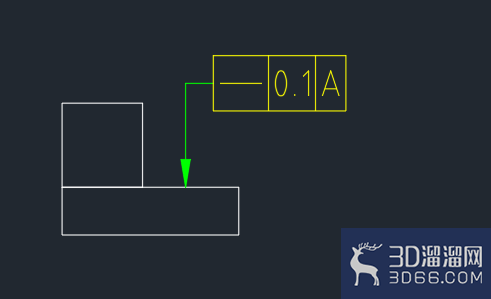

7、确认后即可完成形位公差的标注。

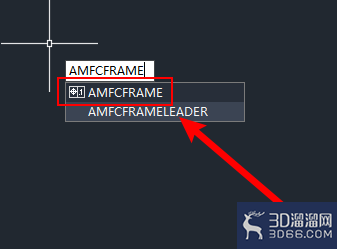

8、也可输入命令“AMFCFRAME”来标注形位公差。
今天给大家分享的“AutoCAD怎么标注形位公差”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
