AutoCAD如何设置形位公差？形位公差是用来表示特征的形状、轮廓、方向、位置和跳动的允许偏差，包括了形状公差和位置公差，下面我们就来看看怎么操作吧。

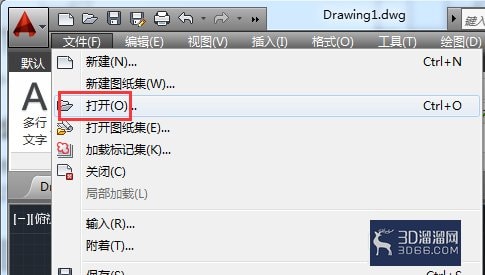

1、通过菜单【文件】》【打开】选项载入需要标注的图形。

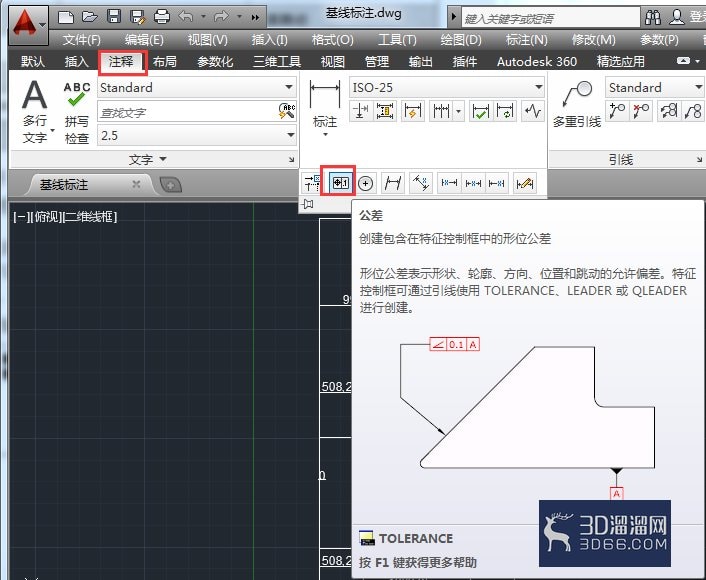

2、接着依次选择【注释】》【标注】》【公差】选项。

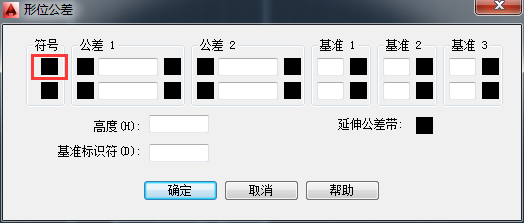

3、打开【形位公差】对话框，单击【符号】下方图标框。

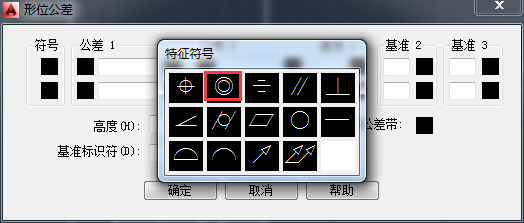

4、在【特征符号】对话框中，选择【同轴度】符号，如图用鼠标左键点击图案即可。

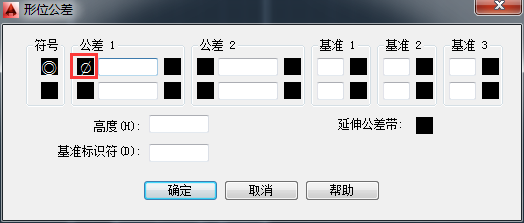

5、接着被选择的特征符号将显示在【符号】下方图框中，然后单击【公差1】下方图框，即可显示直径符号。

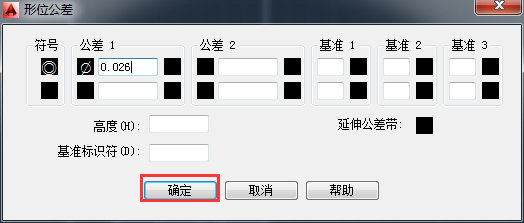

6、在直径符号后面的文本框中输入公差数值：0.026。

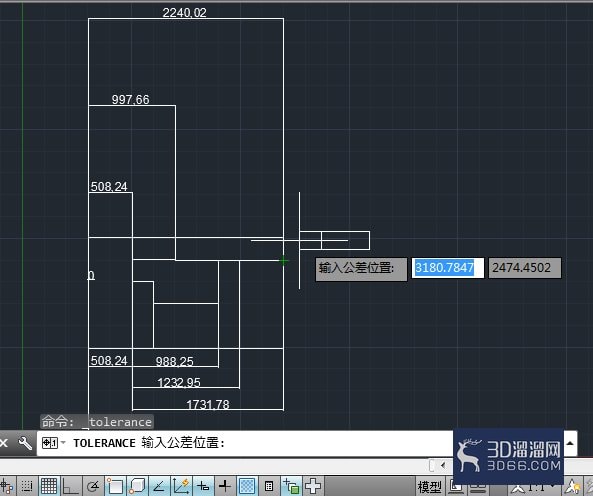

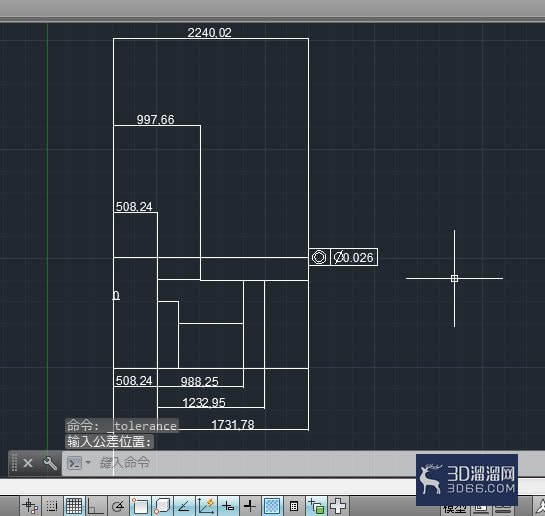

7、单击【确定】按钮，在绘图区中指定公差值插入点，完成形位公差的标注。
给大家分享的“AutoCAD如何设置形位公差？”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
