三维图形在CAD怎么更改视觉样式？

CAD内能实现很多种功能，除此之外也有大量的快捷键和相应的命令。更改CAD内的视觉样式是我们在基础学习时可能会学习到的内容，但是三维图形实体如何更改呢？下面小溜就带大家一起来学习下方法。

1、开启中望CAD软件后，先将CAD的工作空间在界面右下方的设置图标中转成“二维草图和注释”模式

2、打开提前画的三维的图形

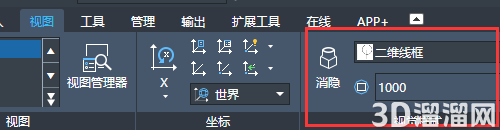

3、鼠标点如下图的菜单栏中的“视觉”，再鼠标选择“视觉样式”

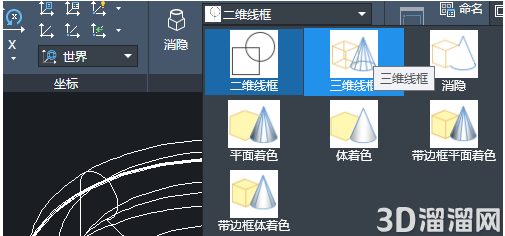

4、我们为了看见更多的视觉样式，可以在“二维线框”框下拉

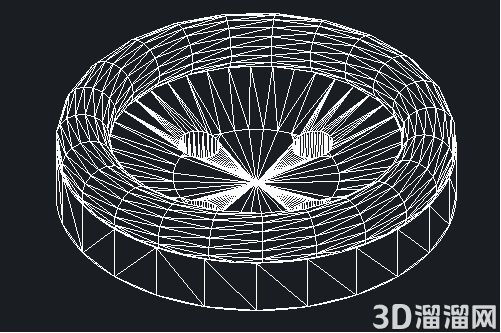

5、无论是二维线框样式还是三维，都能展示其模型内部的结构，我们都可以看见二维线框样式中的线型与线宽、光栅与OLE对象，但是却不能看见三维的，下图是三维线框的样式例子：

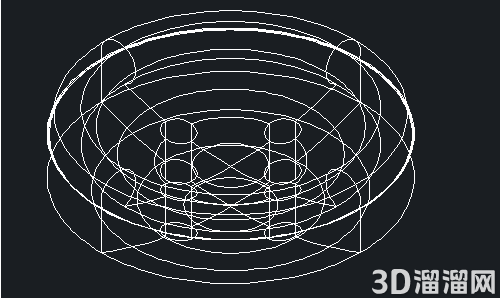

6、模型的内部结构可以在线框样式中展示，如果大家想展示模型的效果，就可以转换变成其它的模式，以下这些图是在CAD里各种样式图形的效果图：

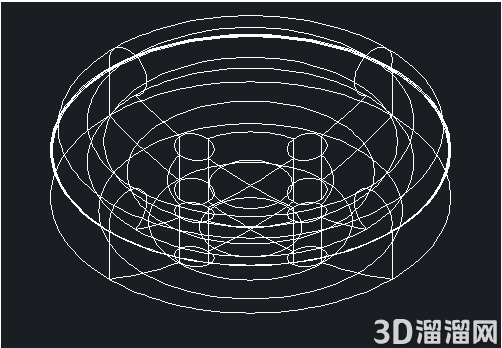

消隐：

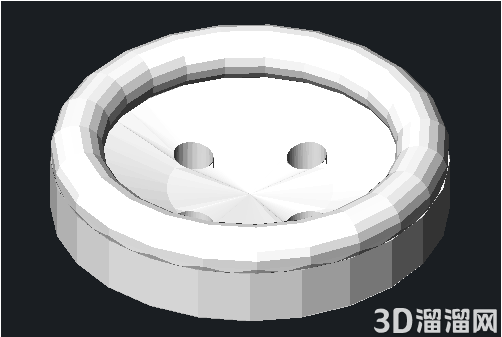

平面着色：

体着色：

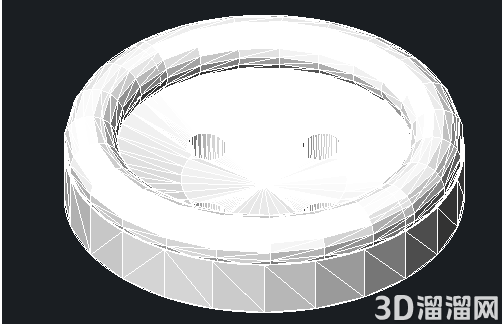

带边框的平面着色：

“三维图形在CAD怎么更改视觉样式？”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
