CAD怎么将一个整体的填充图案分解开来？

在使用CAD软件为多个对象进行图案填充时，系统默认状态下会将这些对象看作一个整体来进行填充，这样的好处是：可以一次选中这些被填充对象，一次性对填充图案进行编辑或删去；但同时我们也无法对其中单独的对象进行调整或删除。那么要怎么操作才能将整体填充图案分解成单个对象呢？

下面以一个“窗户”图案为例给大家演示如何创建独立图案填充：

1、使用CAD软件打开需要进行图案填充的图纸，这里我们打开一张窗户图纸，现在需要给窗户进行图案填充；

2、点击界面上方菜单栏中的【绘图】，在下拉列表中找到【图案填充】按钮，点击后，会弹出一个【填充】对话框；

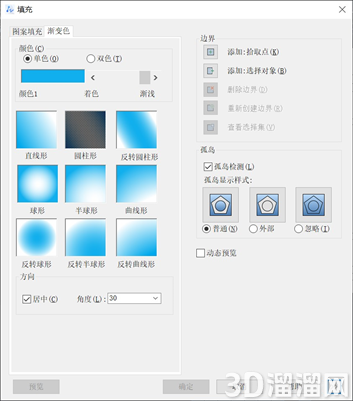

3、我们选择打开【渐变色】选项卡，选择合适的颜色和填充图案形状，这里我们选择【圆柱形】，并将角度设置为【30°】；

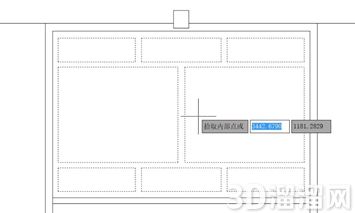

4、点击【添加：拾取点】后，选择需要进行填充的图形对象，选择好后按回车键返回【填充】对话框，点击【确定】即可；

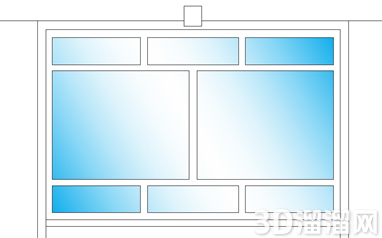

5、观察图案的填充效果，可以看到整个图形被当作了一个整体，图形整体呈一种渐变趋势；

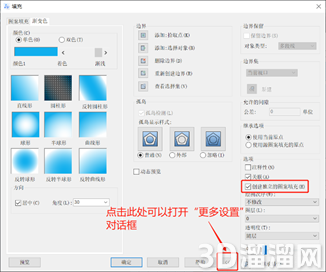

6、如果希望每个窗户都被当成一个独立个体进行图案填充，此时双击图形，重新打开【填充】对话框，点击对话框右下角的按钮打开隐藏菜单栏，在【选项】面板，勾选【创建独立的图案填充】。

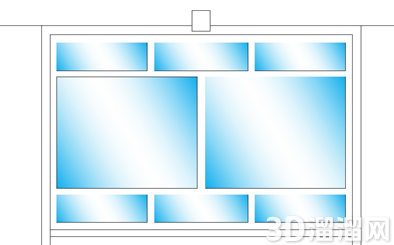

7、点击【确定】，就完成了独立图案的填充，效果如图。

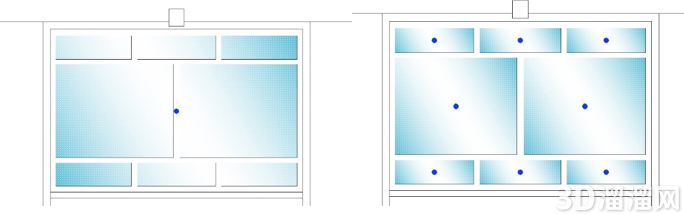

勾选【创建独立的图案填充】前后效果对比如图：
