CAD分解后重新合并方法：
1、做成CAD图块

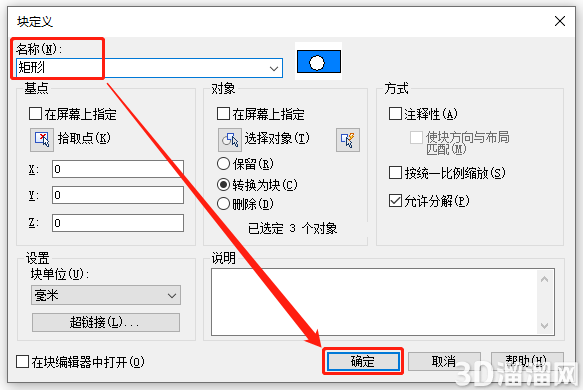

在CAD中打开图纸文件后，选中需要合并成一个整体的图形后，调用CAD创建块命令快捷键B，在弹出的【创建块】对话框中输入块名称、设置其他参数后，点击【确定】按钮，即可将其做成图块。如下图所示：
2、创建编组
CAD编组是保存的对象集，可以根据需要同时选择和编辑这些对象，也可以分别进行，提供了以组为单位操作图形元素的简单方法。CAD创建编组步骤如下：

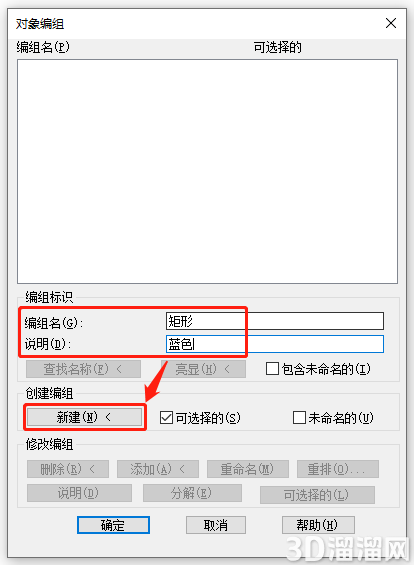

（1）在CAD中打开图纸文件后，执行CLASSICGROUP命令，打开【对象编组】对话框，输入编组名、添加说明后，点击【新建】按钮。如下图所示 ：

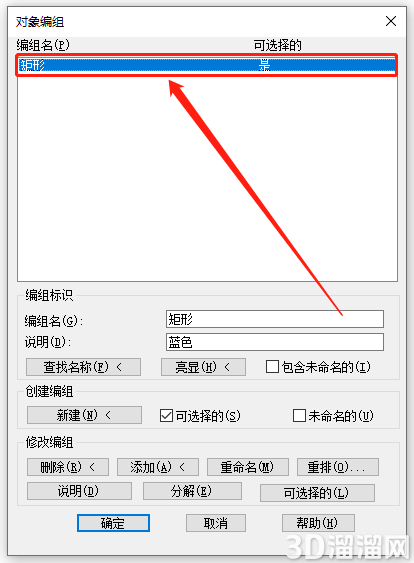

（2）根据提示在图纸中选择编组的成员即可将其创建编组。
在CAD软件中如果想要分解后的图形重新组合成一个整体的话可以尝试将其创建为图块或编组，相关的操作技巧小溜就分享到这里了，现在大家知道CAD分解后怎么合并一个整体了吧！如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
