CAD怎么让小圆绕大圆阵列？

CAD里面有一个非常不错个功能，就是“阵列”，我们可以通过阵列让图像按照我们规划的路线快速的“粘贴复制”出来，下面就来以CAD怎么让小圆绕大圆阵列为例，演示给大家看看吧！

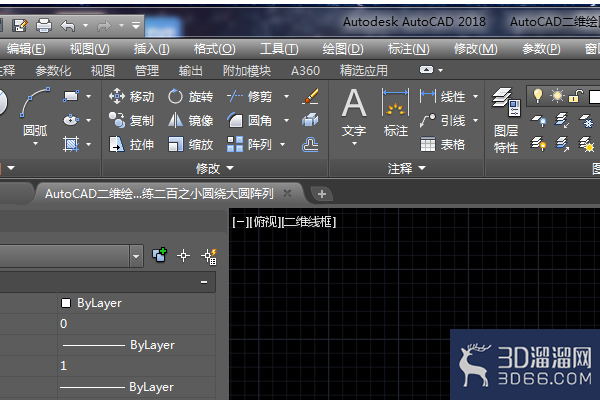

1、打开AutoCAD2018软件，新建一空白的CAD文件，另存为：AutoCAD二维绘图训练二百之小圆绕大圆阵列

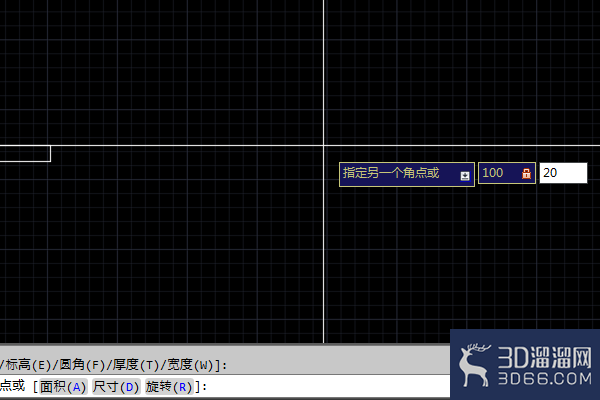

2、输入rec，回车，激活矩形命令，随意指定一点，输入100，20，回车，完成矩形的绘制。

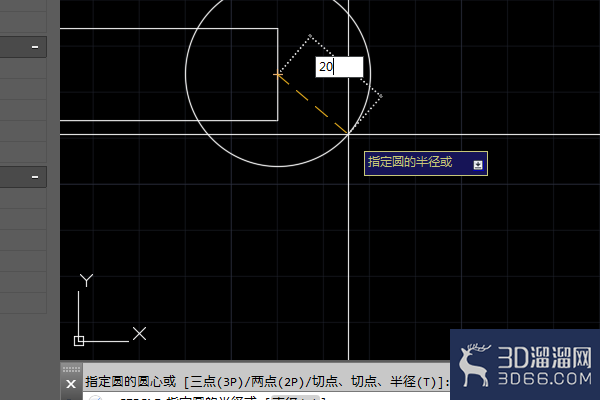

3、输入c，回车，激活圆命令，随意指定一点为圆心，输入20，回车，完成圆的绘制。

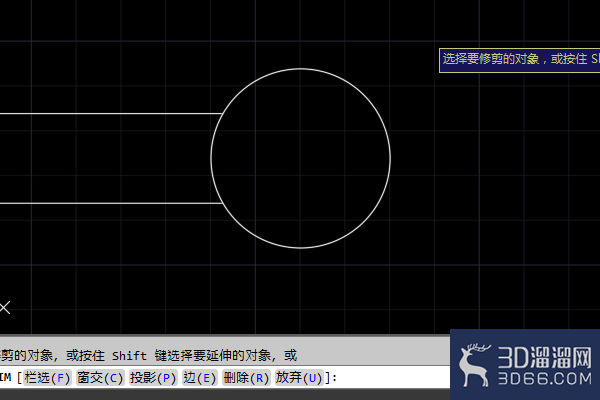

4、输入tr，回车，单击鼠标右键，激活快速修剪命令，修剪圆内的所有线段，

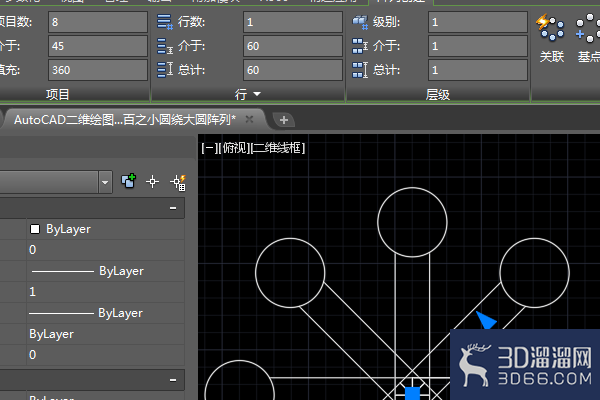

5、输入ar，回车，选择极轴阵列，选中圆和矩形，回车，点击矩形左边线的中点，回车，上边工具栏中设置项目数8，介于45，回车，完成阵列

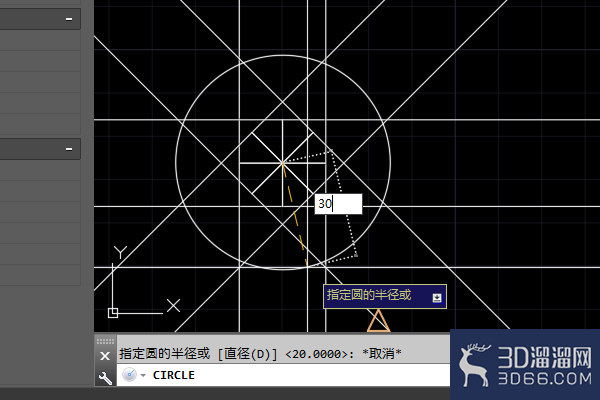

6、输入c，回车，激活圆命令，点击矩形左边线的中点为圆心，输入30，回车，完成圆的绘制。

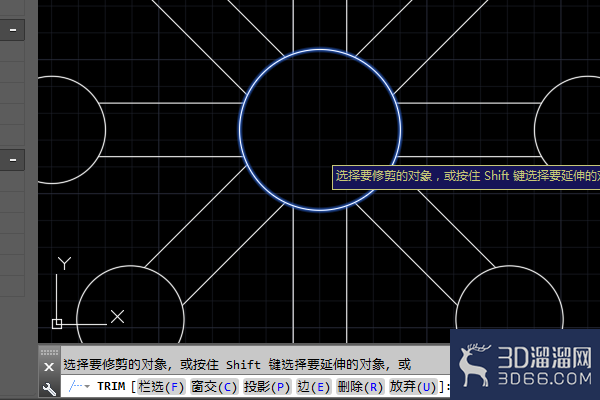

7、输入tr，回车，单击鼠标右键，激活快速修剪命令，修剪圆内的所有线段，

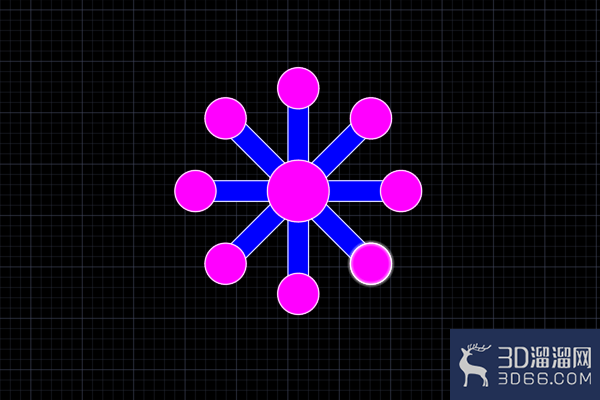

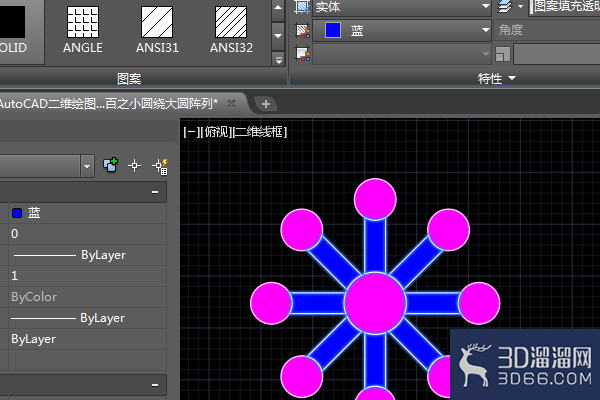

8、输入h，回车，激活填充命令，所有的圆填充艳红色，所有的矩形部分填充蓝色，至此，这二维图形就绘制完成，本次训练结束。

“CAD怎么让小圆绕大圆阵列？”的内容分享就此结束啦，相信大家已经学会阵列的使用了，除了圆型排布的阵列，还有其他的排列方式，大家可以照着这个思路去摸索哦！
