CAD怎么绘制矩形阵列？

CAD矩形阵列绘制步骤：

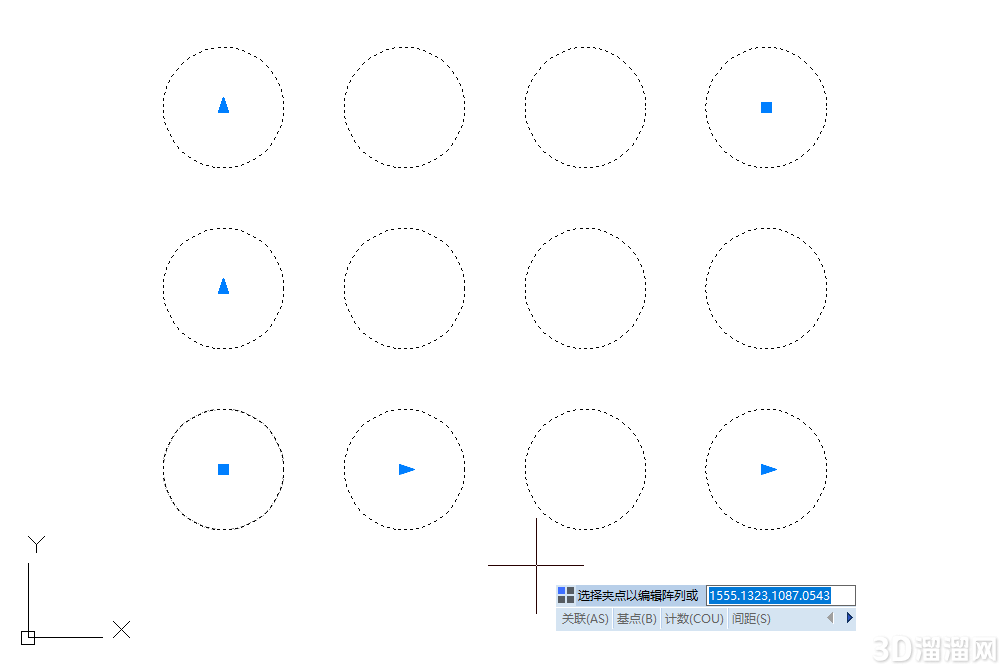

首先在CAD中打开图纸文件，输入CAD阵列命令快捷键：AR，点击回车，根据提示在图纸中选择需要绘制阵列的图形，执行命令后，系统就提示三种绘制阵列的方式，此时我们选择矩形阵列。确定矩形阵列命令后，系统就会根据命令的预设，直接生成矩形阵列。如下图所示：

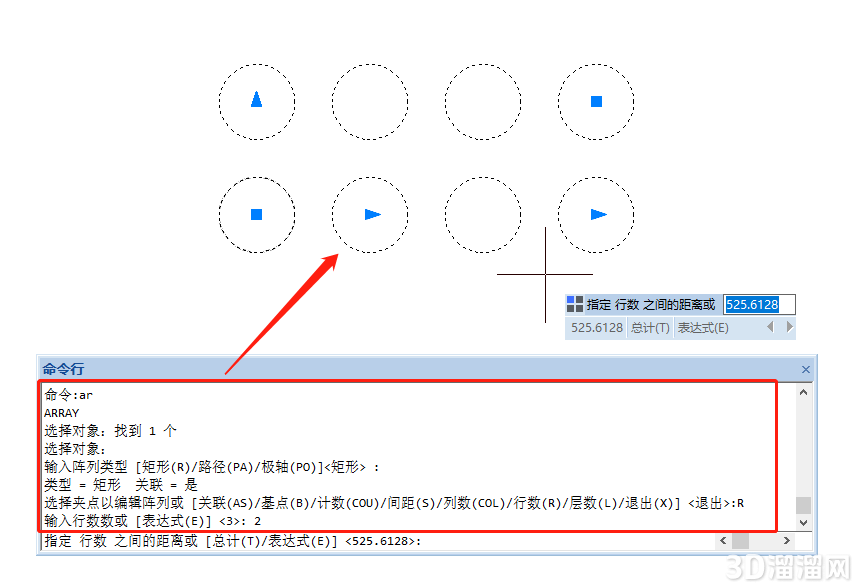

我们可以在命令提示栏中，输入对应的命令进行调整。输入行数快捷键R，按下空格键，即可调整矩形阵列的行数，输入数字，按下空格键确定，即可将阵列的行数调整为你想要的行数。

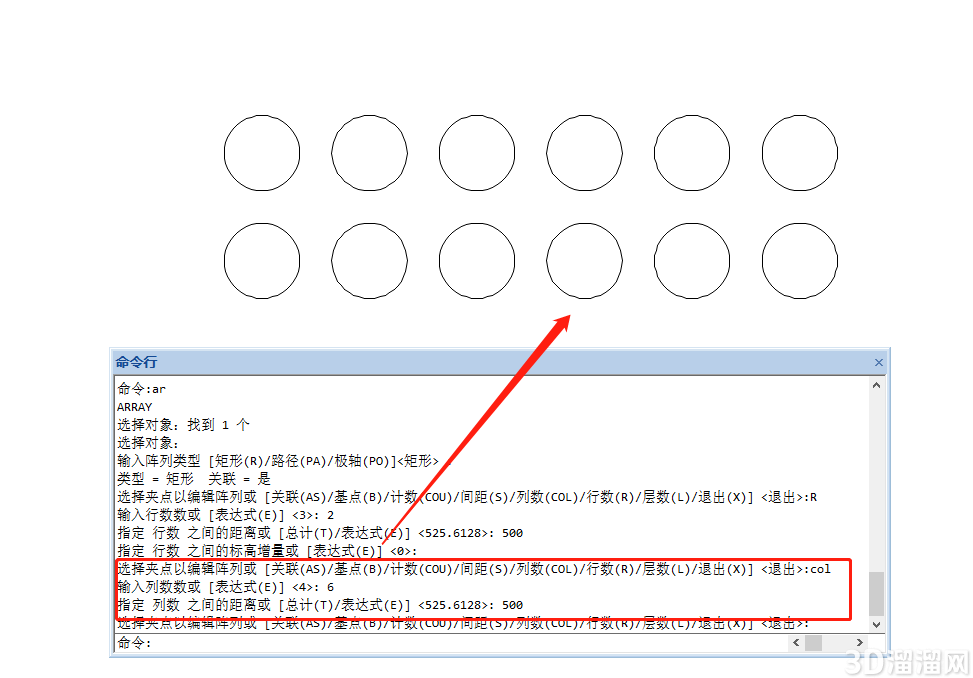

根据系统提示指定行数之间的距离和标高增量后，输入：COL，用同样的步骤设置阵列的列数，即可得到最终的矩形阵列。如下图所示：

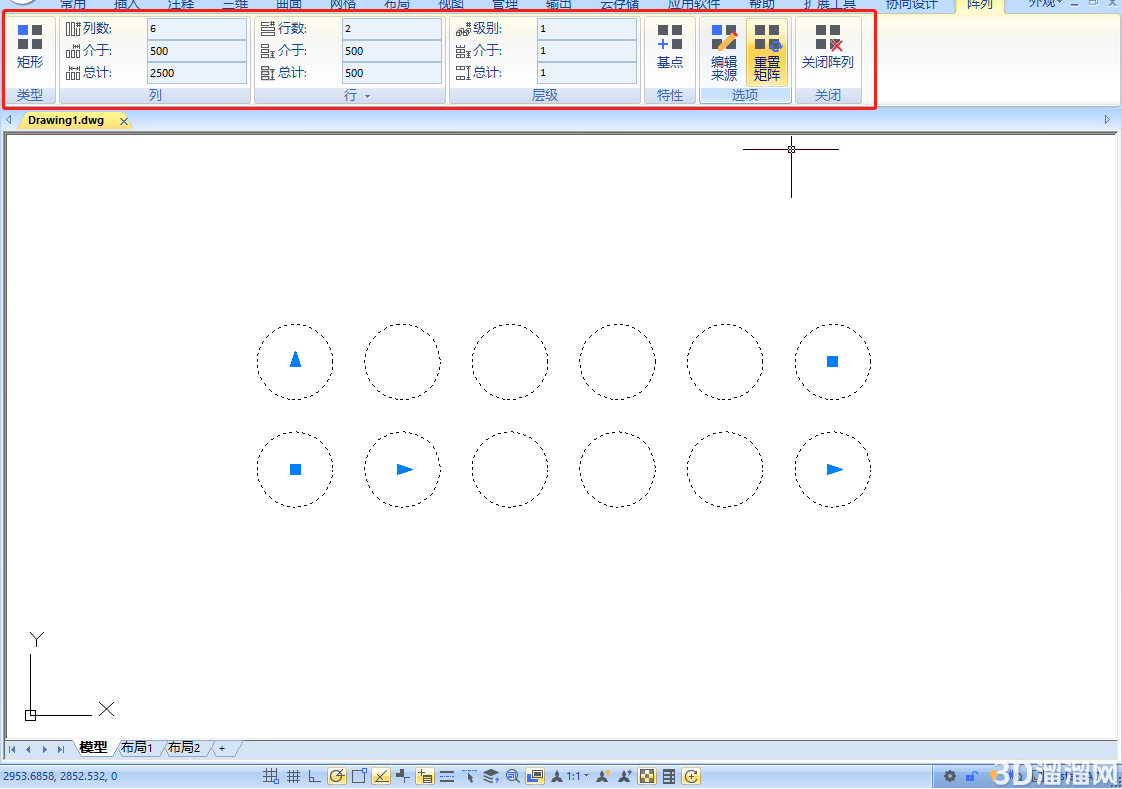

除了可以在命令行中设置CAD矩形阵列的参数以外，还可以通过双击阵列调出【阵列编辑器】，在其中调整相关参数。如下图所示：
