CAD阵列怎么用？CAD阵列快捷键命令

CAD阵列怎么用？相信很多CAD新手在学习CAD制图之初都会发出这样的疑问，在CAD软件中CAD阵列快捷键命令是：AR，全称是：ARRAY。下面就和小溜了解一下CAD软件中CAD阵列命令的相关应用技巧吧！

一、CAD矩形阵列绘制步骤

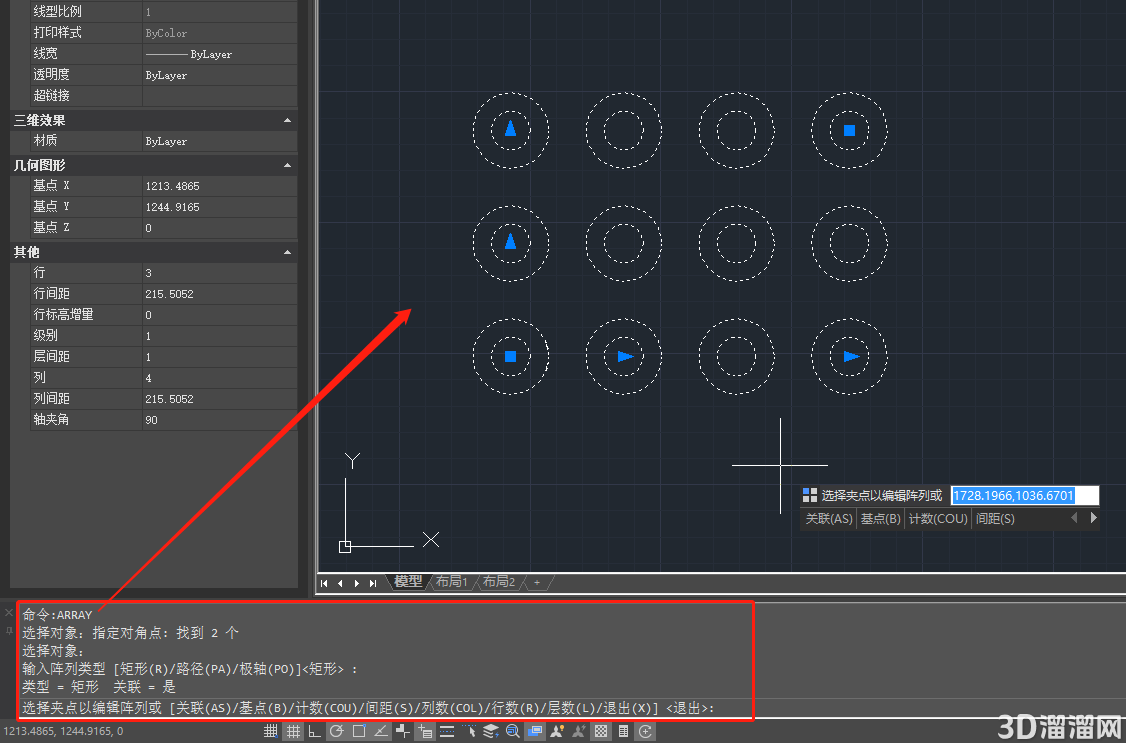

打开CAD软件后在命令行输入CAD阵列快捷键命令：AR，按回车键确认；根据命令行提示在图纸中选择对象，按回车键确认；在提示输入阵列类型 [矩形(R)/路径(PA)/极轴(PO)时，输入：R，按回车键确认，此时CAD阵列类型为矩形，最后再根据命令行提示对阵列进行编辑即可。如下图所示：

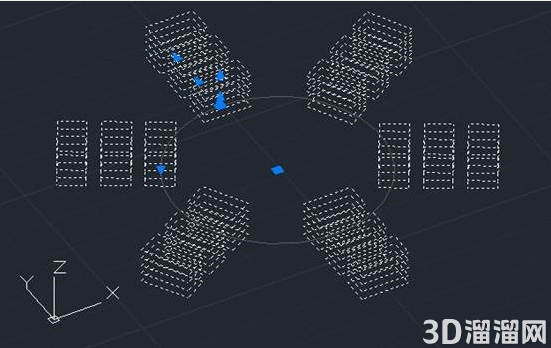

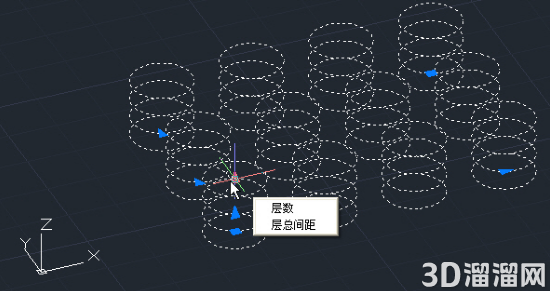

经典阵列的矩形阵列只能完成行、列的二维阵列，新版阵列还增加了层数的设置，可以创建三维的阵列，如下图所示。

二、CAD路径阵列绘制步骤

CAD软件中路径阵列可沿选定的路径线阵列图形，可以设置沿路径的数量、间距，也可以设置行数、级别，可调整阵列对象的基点、方向等。具体操作步骤如下：

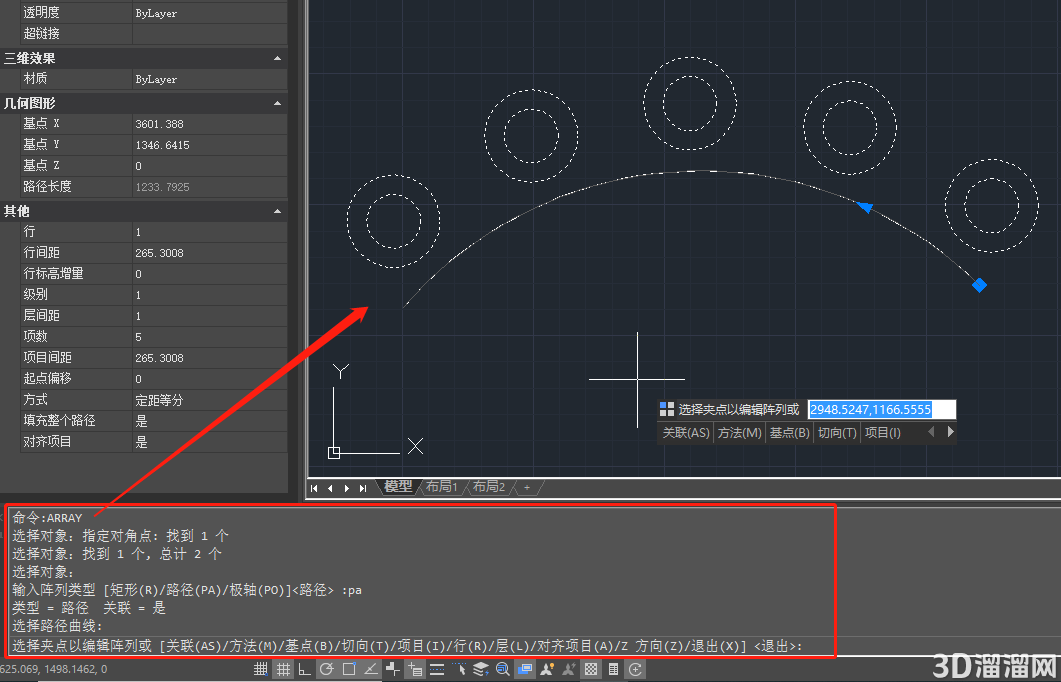

打开CAD软件后在命令行输入CAD阵列快捷键命令：AR，按回车键确认；根据命令行提示在图纸中选择对象，按回车键确认；在提示输入阵列类型 [矩形(R)/路径(PA)/极轴(PO)时，输入：PA，按回车键确认，此时CAD阵列类型为路径，在图纸中选择路径曲线，最后再根据命令行提示对阵列进行编辑即可。如下图所示：

三、CAD环形阵列绘制步骤

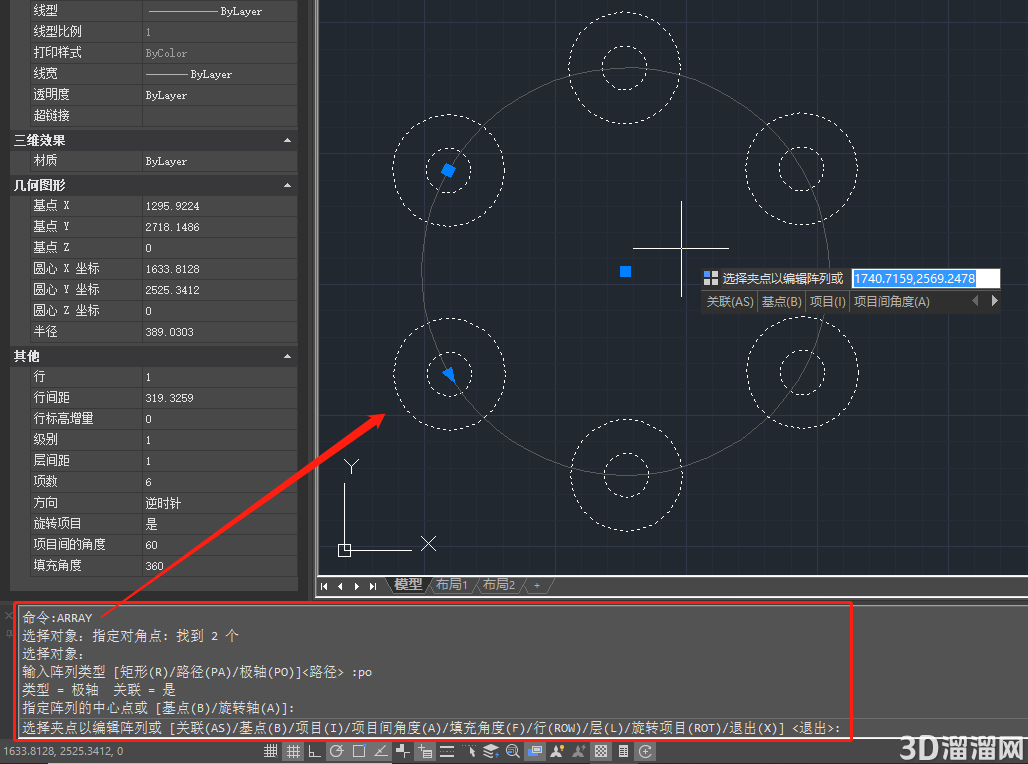

打开CAD软件后在命令行输入CAD阵列快捷键命令：AR，按回车键确认；根据命令行提示在图纸中选择对象，按回车键确认；在提示输入阵列类型 [矩形(R)/路径(PA)/极轴(PO)时，输入：PO，按回车键确认，此时CAD阵列类型为极轴，在图纸中指定阵列的中心点，最后再根据命令行提示对阵列进行编辑即可。如下图所示：

新版环形阵列不仅可以设置圆周方向的数量、夹角，还可以设置行数和层数，生成三维的阵列。

关于“CAD阵列怎么用？CAD阵列快捷键命令”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
