分类：CAD图纸作者：小溜时间：2025-06-19 14:44:23
使用CAD进行电气电路图的绘制的时候，很多元素我们都可以通过图示来表达，例如CAD怎么绘制电杆拆除图示，下面教程就来告诉大家。

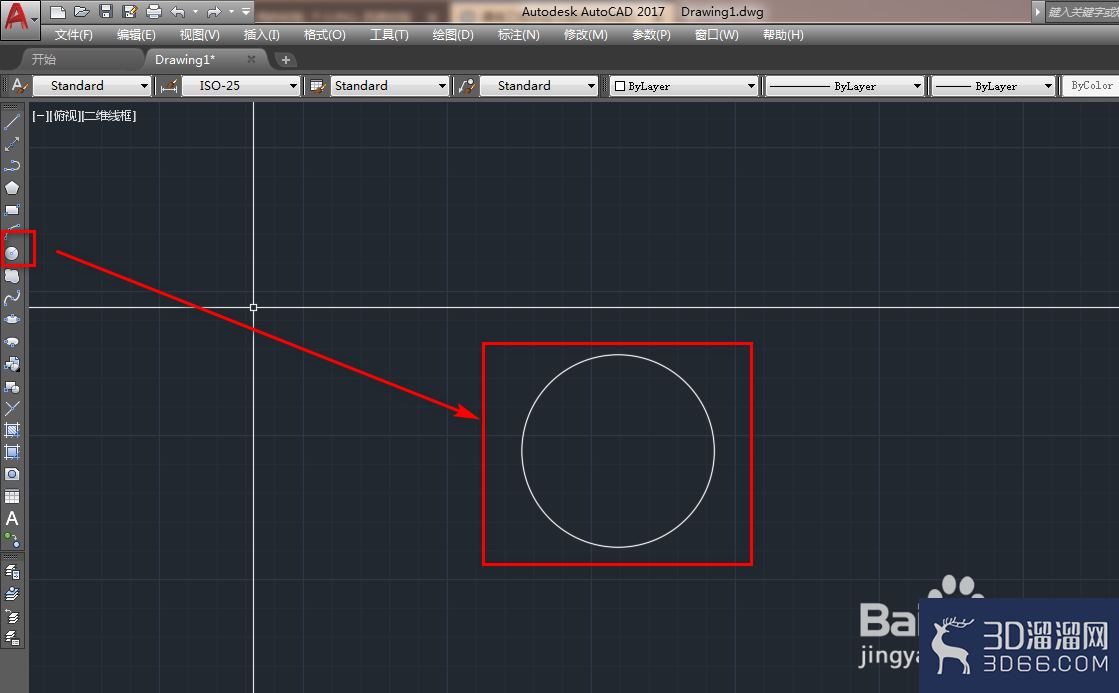

1、打开CAD，使用圆工具，在作图区绘制一个圆，如下图。

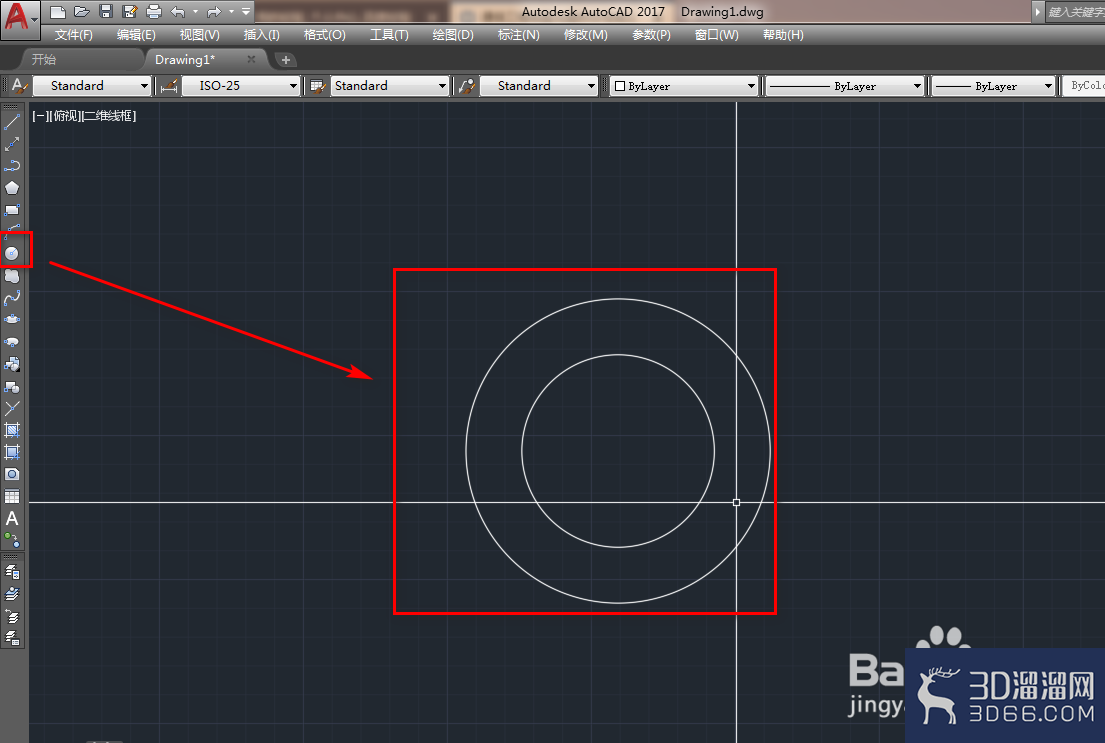

2、再次使用圆工具，绘制一个大圆，如下图。

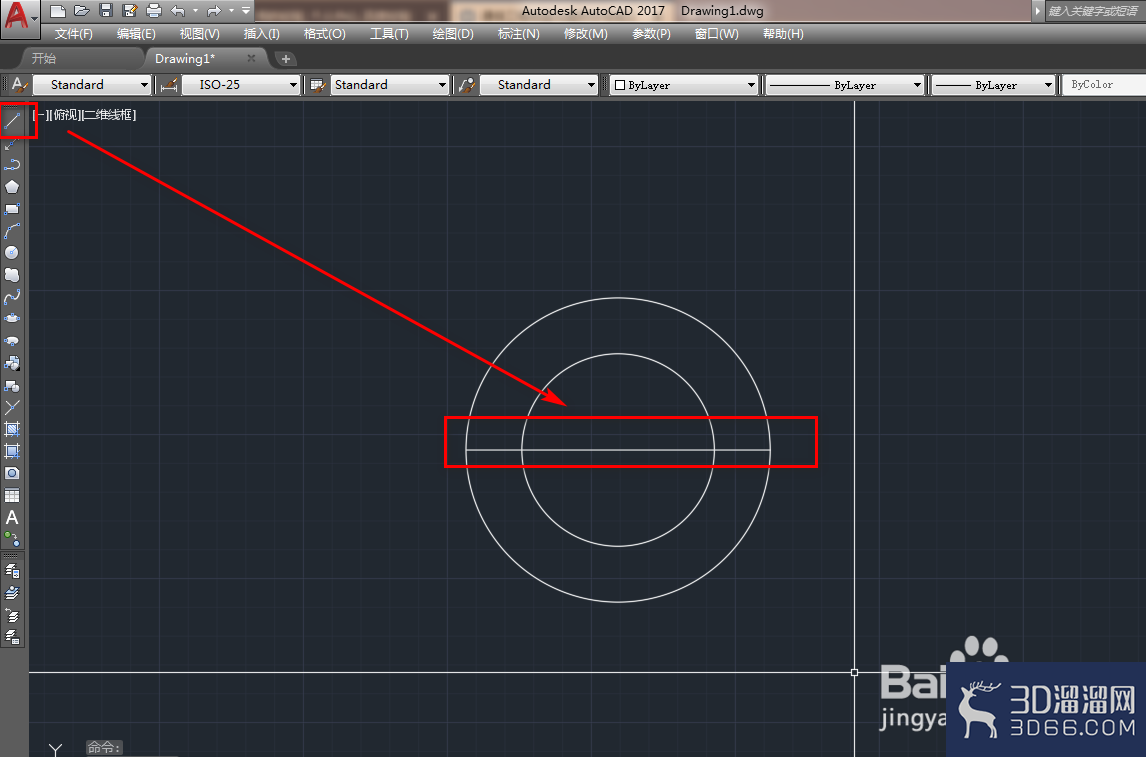

3、使用直线工具绘制一条通过圆心的大圆的直径，如下图。

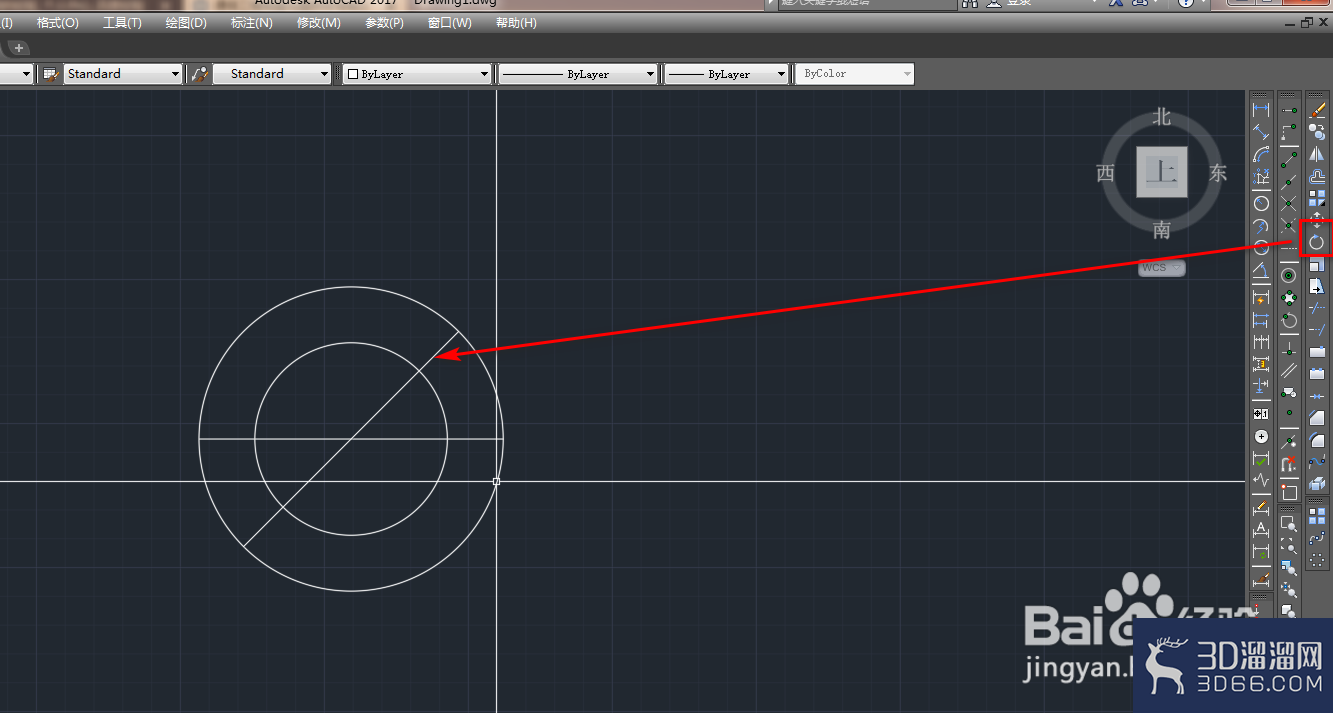

4、使用旋转工具，将直径旋转45度，如下图。

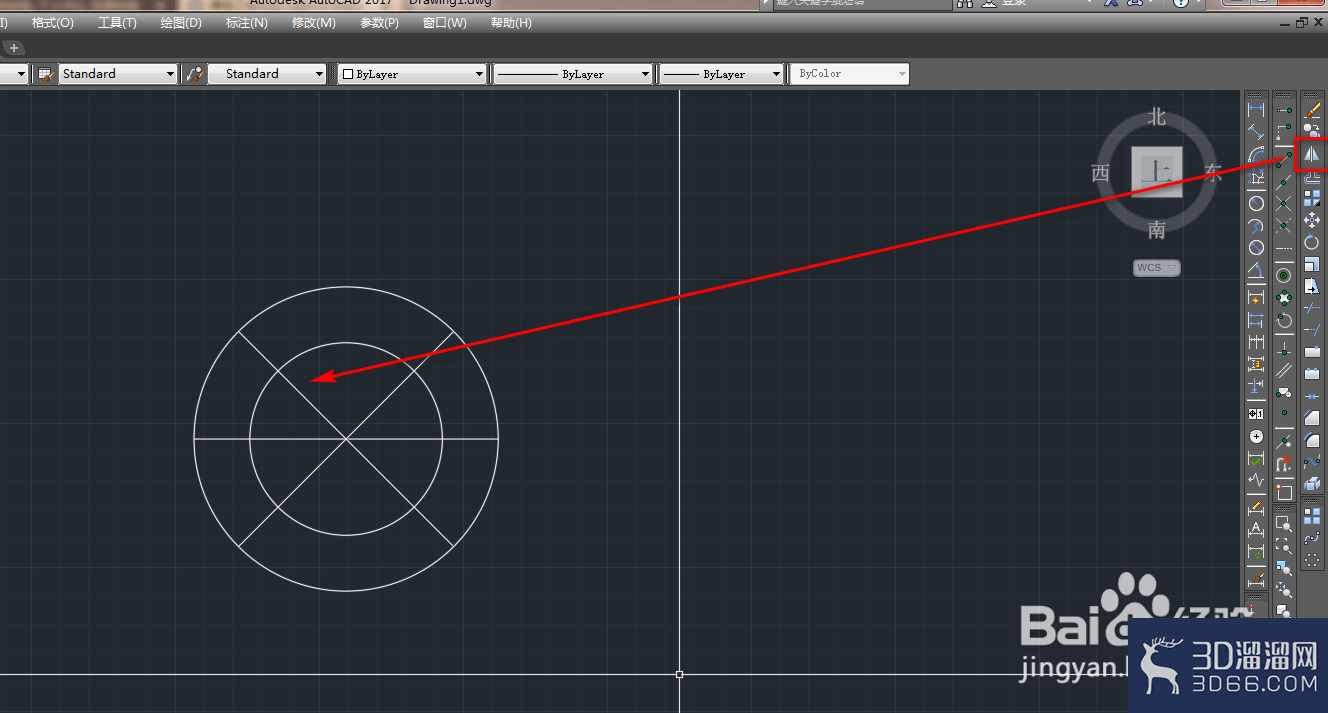

5、使用镜像工具，将旋转后的直径做镜像，如下图。

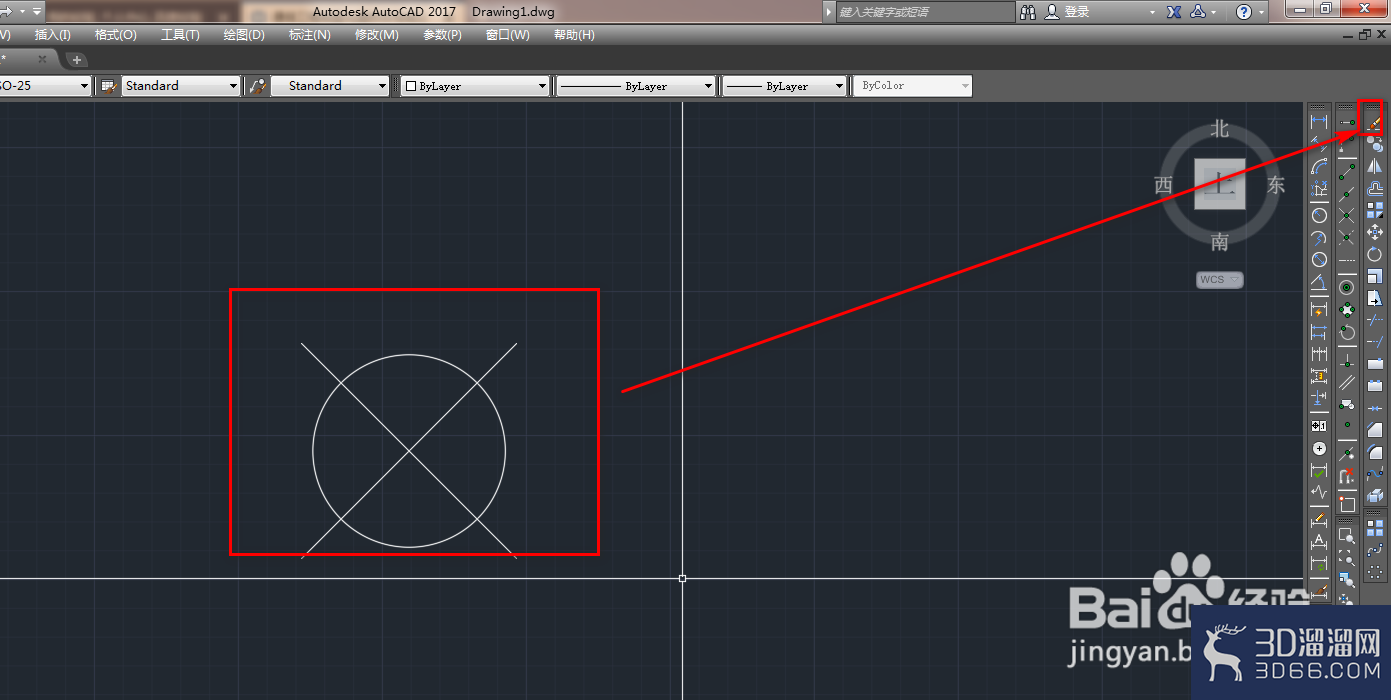

6、使用删除工具，将横线和大圆删除掉，如下图。

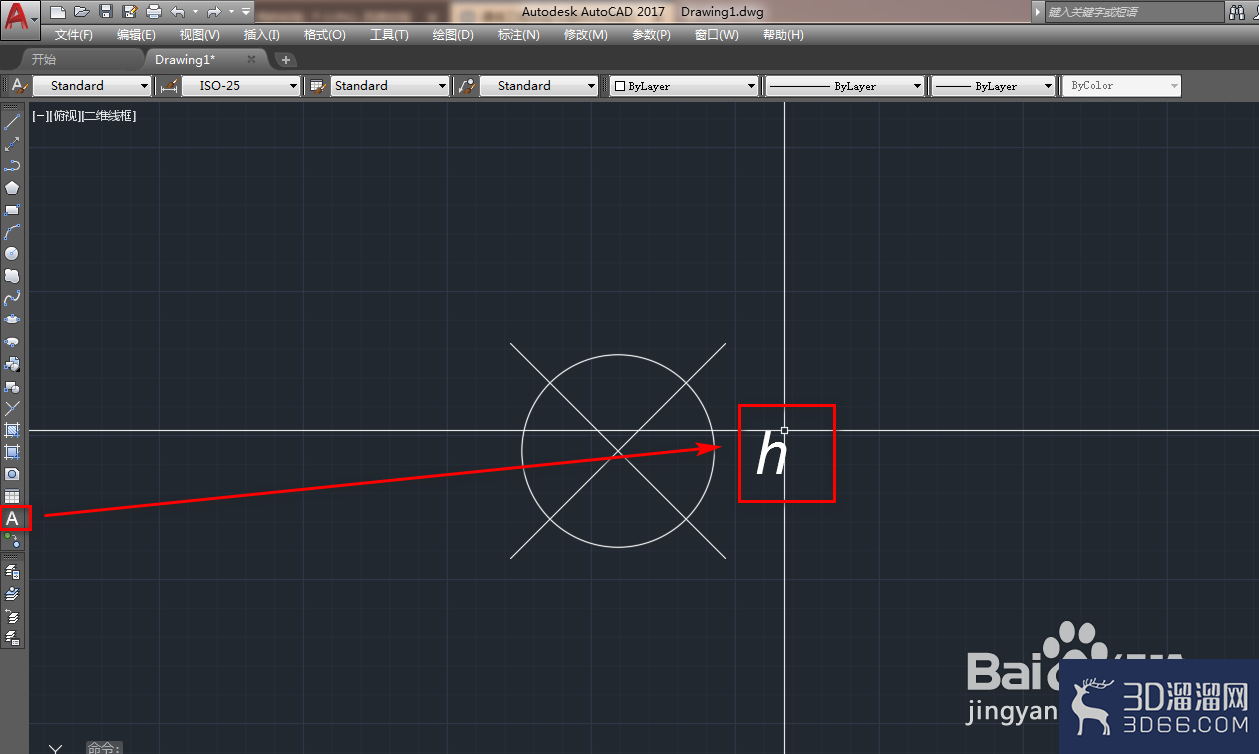

7、使用文本工具，插入文字就得到了我们需要的电杆拆除图块，如下图。
这次“CAD怎么绘制电杆拆除图示”的分享就到此结束啦，这样一个简单的图示就好了，绘制此类图纸的时候，很多图示都需要学习明白哦！
