AutoCADT20天正建筑如何绘制屋顶？

一、搜屋顶线

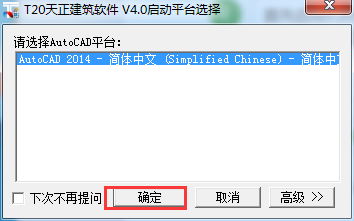

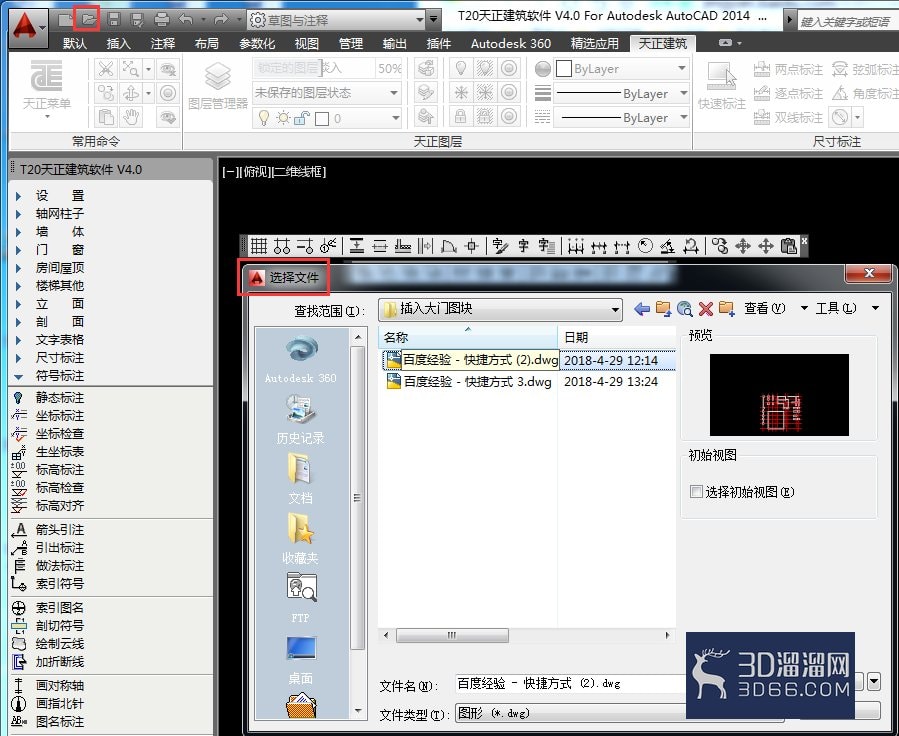

1、首先启动T20天正建筑V4.0软件，通过【选择文件】对话框，载入素材文件【百度经验.dwg】。

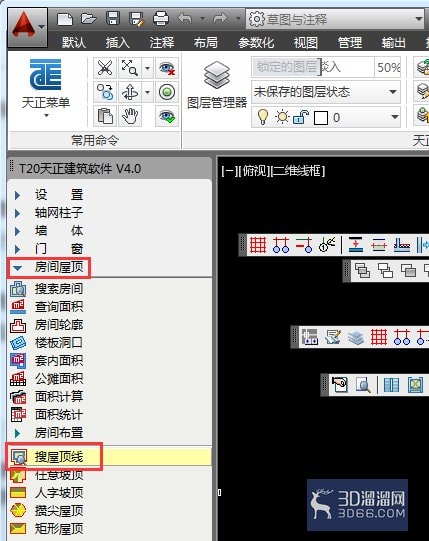

2、在左侧的【天正建筑工具栏】中依次选择【房间屋顶】》【搜屋顶线】选项。搜索屋顶线功能是搜索户型整体墙线，根据外墙线生成屋顶平面的轮廓线。

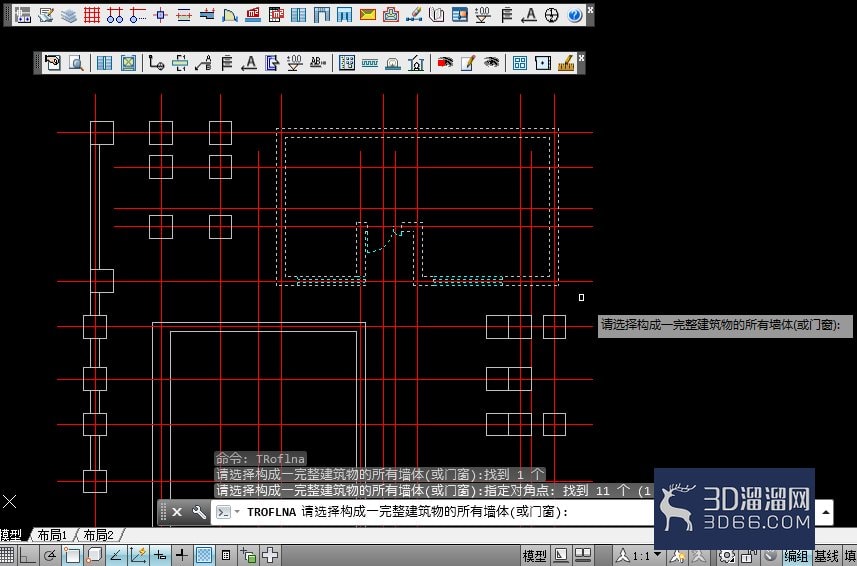

3、接着根据信息提示，鼠标左键框选建筑所有墙体及门窗，完成【请选择构成一完整建筑的所有墙体（或门窗）】。

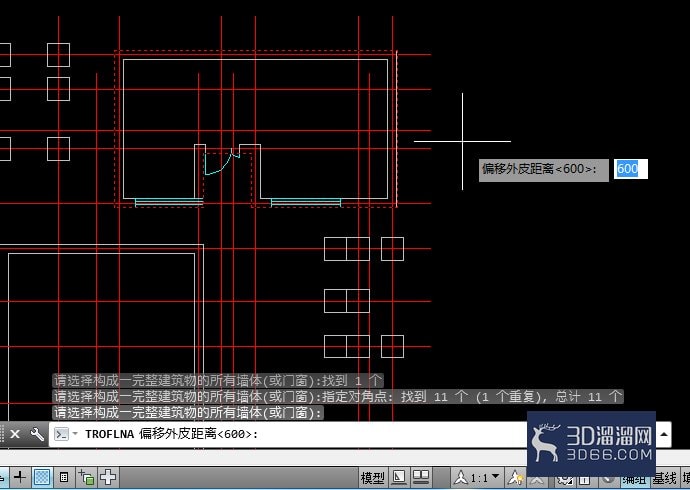

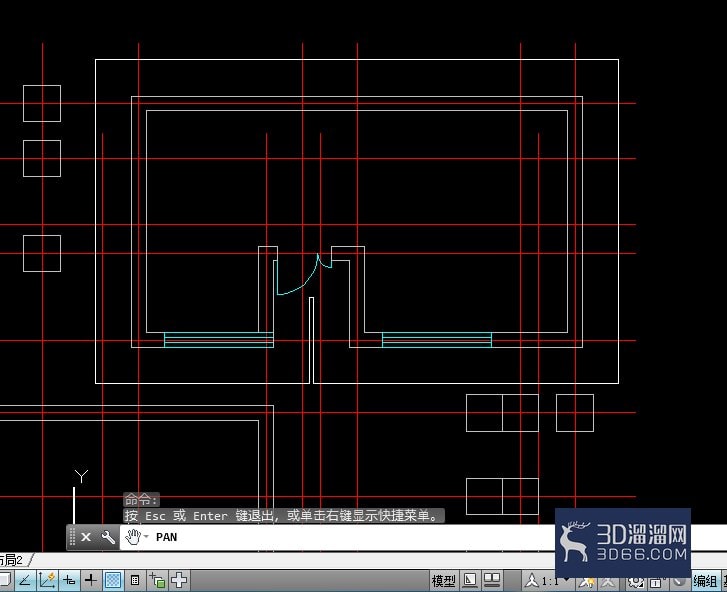

4、然后输入屋檐参数值即可完成【偏移外皮距离：600】操作，按回车键后最终效果如图所示。

二、人字坡顶

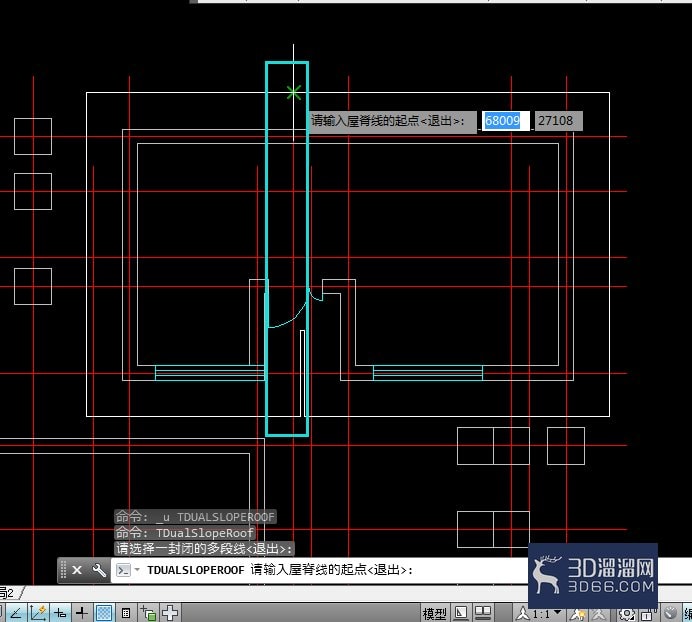

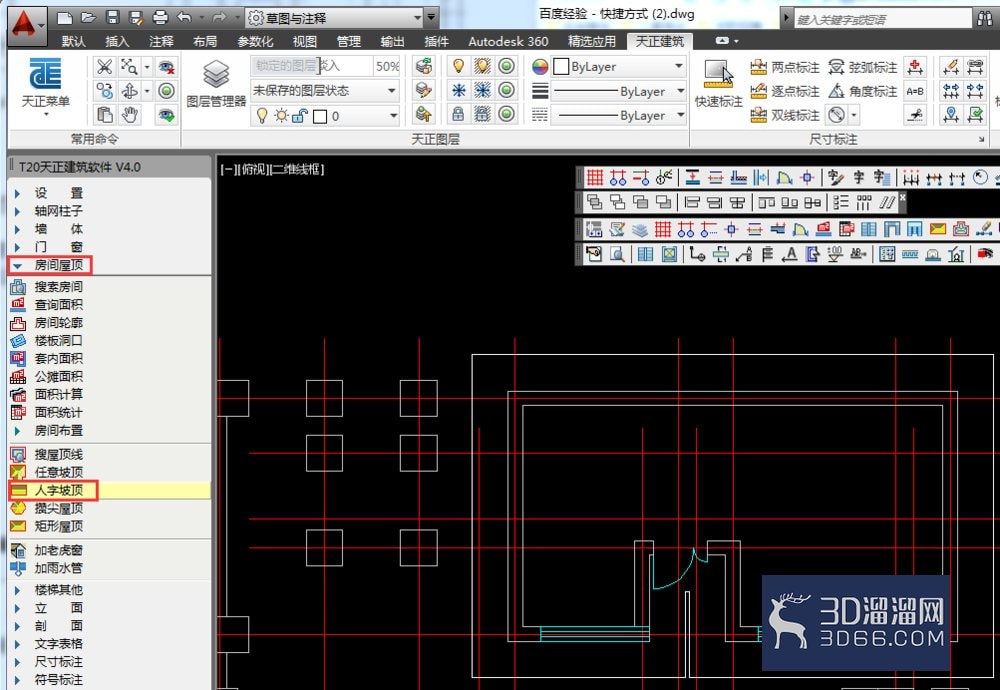

1、通过【天正建筑工具栏】中依次选择【房屋屋顶】》【人字坡顶】选项，根据工具提示信息，选中屋顶线，然后指定屋脊线的起点与端点。

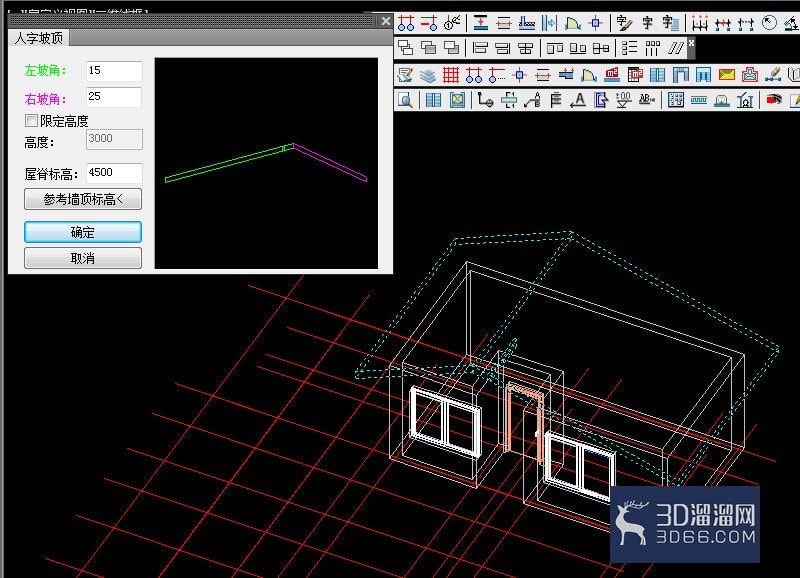

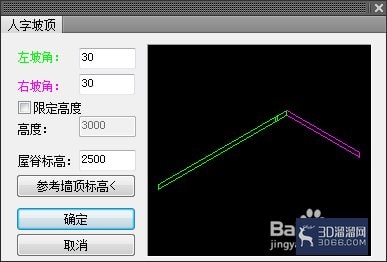

2、确定好屋脊线后，系统自动弹出【人字坡顶】对话框，设置好坡顶角度，单击【参考墙定标高】按钮，选择墙体，如图所示。

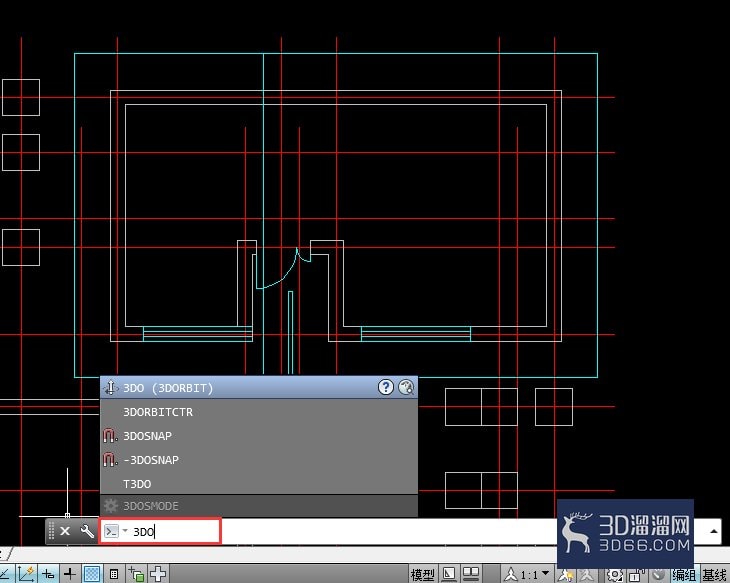

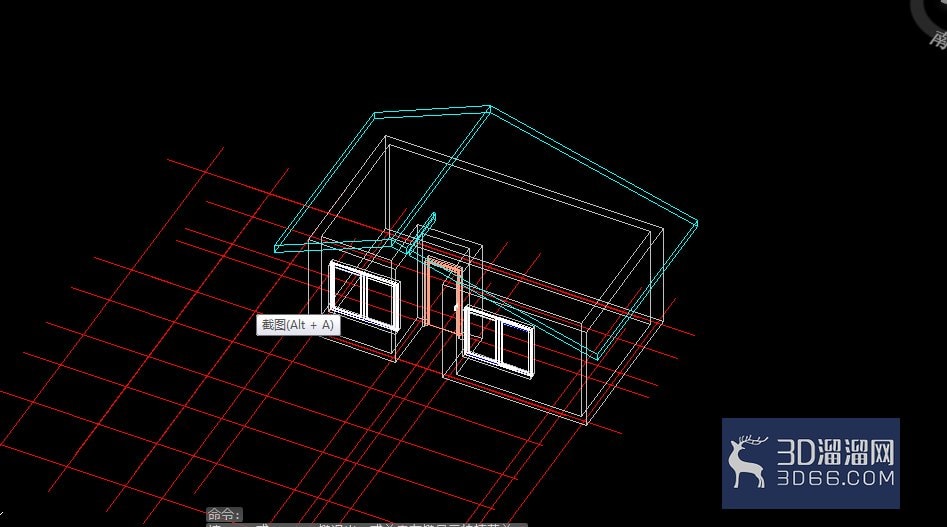

3、单击【确定】按钮完成操作。然后在命令行中输入【3DO】，按回车键，按住鼠标左键，拖动鼠标至满意位置，释放鼠标即可查看三维效果。
