分类：CAD图纸作者：小溜时间：2024-09-10 09:41:16
在AutoCADT20天正建筑中，绘制等分墙体可以帮助用户精确地进行墙体设计。通过等分工具，用户能够快速将墙体分成相等的部分，方便布局和结构设计。本文将介绍如何使用天正建筑中的等分功能来绘制墙体。

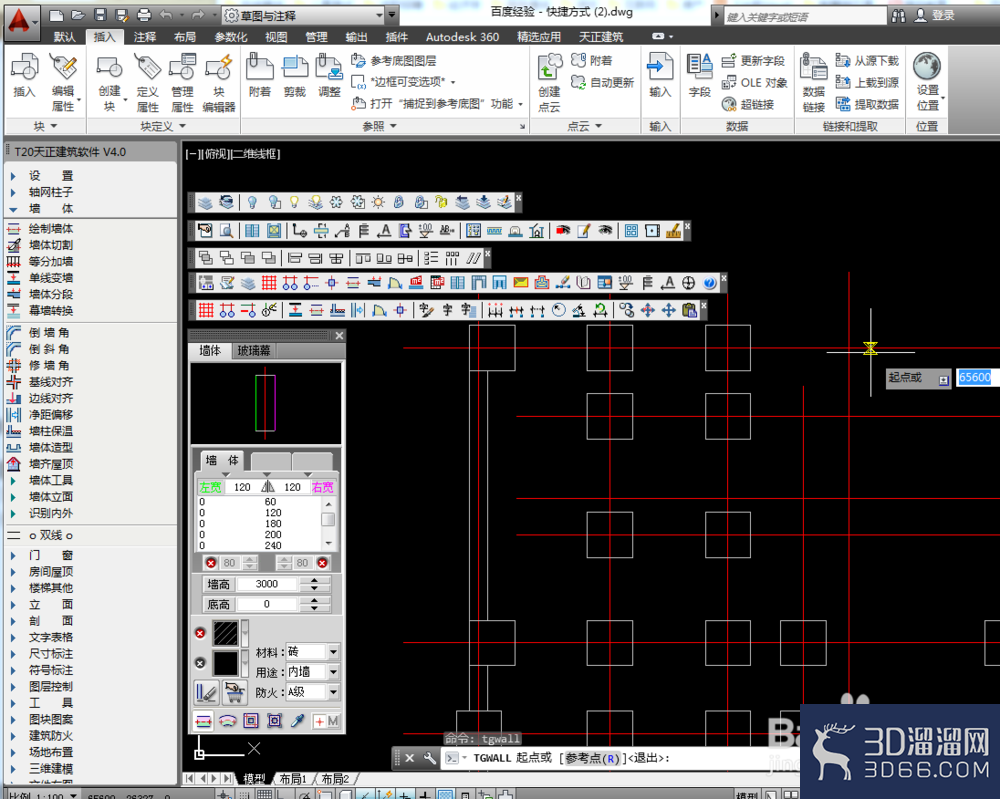

1、首先要启动天正建筑软件，并打开【绘制轴网： 2.dwg】素材文件。在天正工具栏中，执行【墙体》绘制墙体】命令，打开【绘制墙体】对话框，如图。

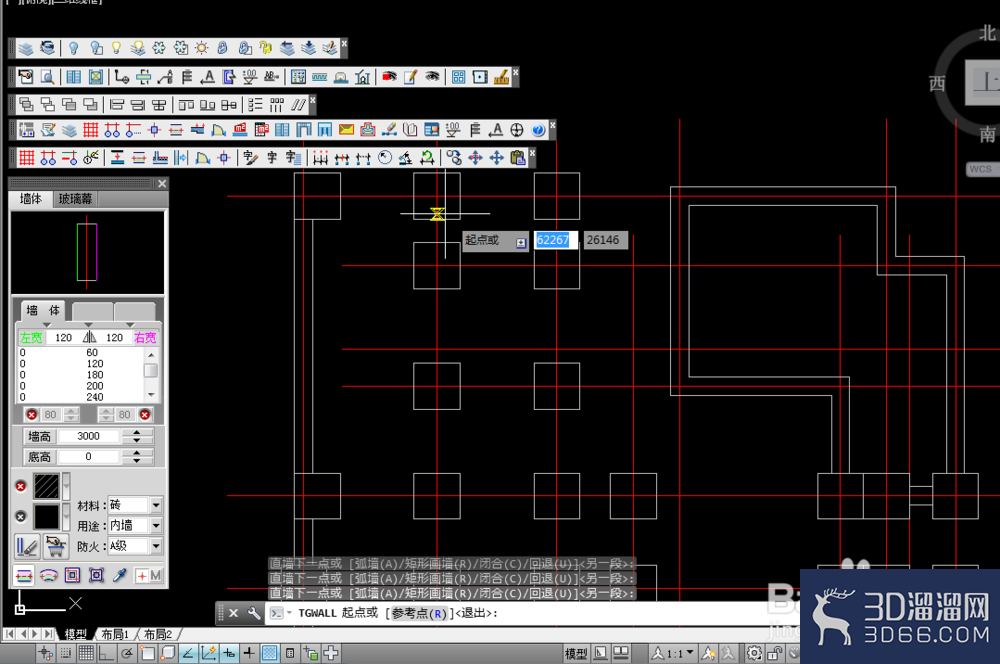

2、接着在绘图区捕捉所需轴线的起点，和轴线另一端点并重复以上捕捉，直到结束，完成墙体的线的绘制操作，如图。
3、接着选择【墙体】》【等分墙体】选项，根据命令提示信息，选中所要等分的墙体段。

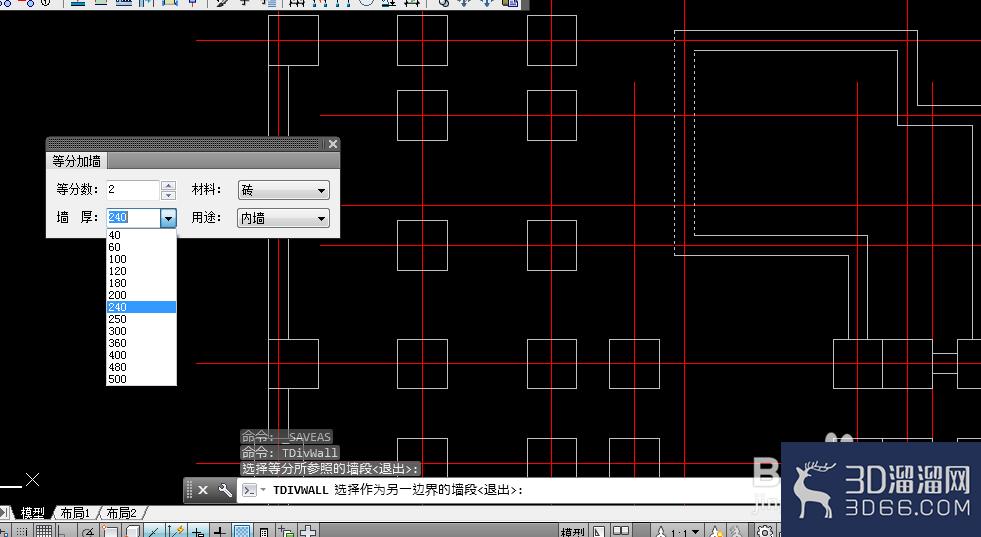

4、在弹出的【等分加墙】对话框中，设置好【等分数】、【墙厚】、【材料】及【用途】参数值。

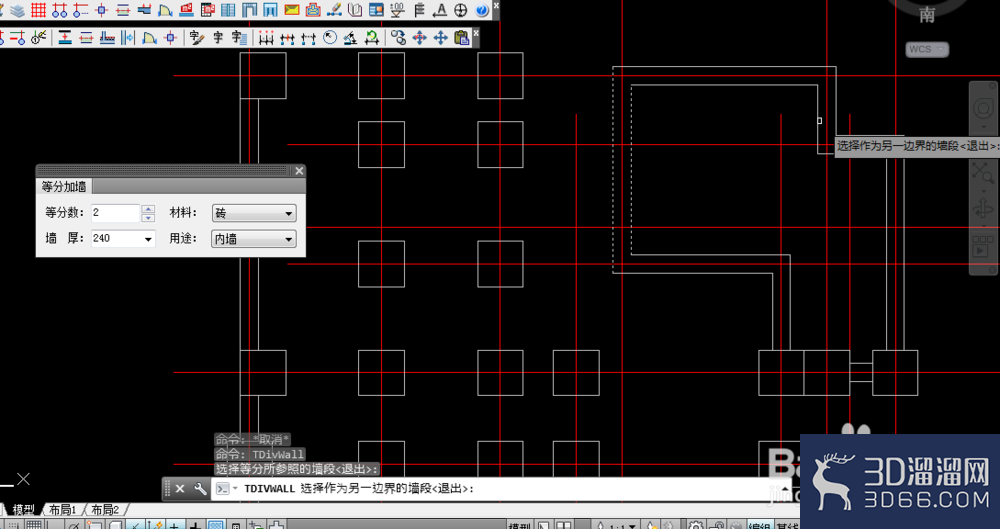

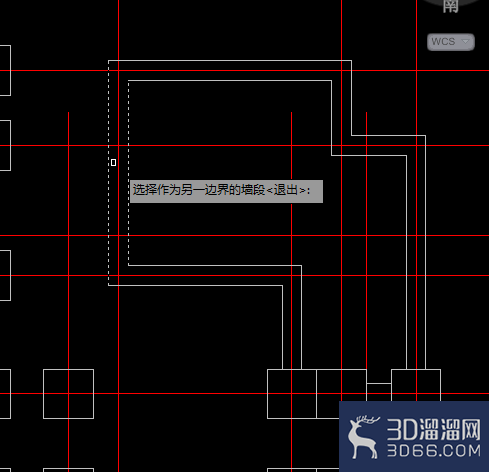

5、参数设置完成后，在绘图区域中，选择延长至此的墙体段，如图所示。

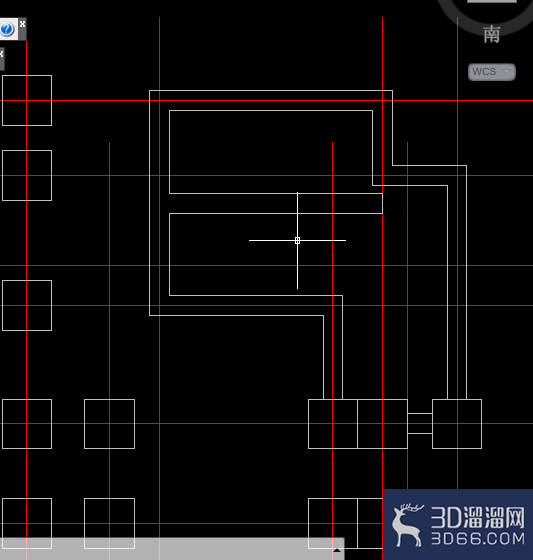

6、选择后即完成了等分墙体的绘制操作，如图所示。
这次“AutoCADT20天正建筑如何绘制等分墙体”的分享就到此结束啦，希望能帮到大家！更多精彩CAD教程和资源，敬请关注3d66资讯~
