AutoCAD如何进行半径/直径的标注？

分类：CAD图纸作者：小溜时间：2024-11-21 11:57:53

导语：在AutoCAD中，标注半径或直径是常见操作，适用于圆形或圆弧对象。选中标注工具后，选择目标即可完成，但可能会遇到格式或单位问题。本文会教你具体的操作步骤和调整技巧，轻松搞定标注！

在AutoCAD中，标注半径或直径是常见操作，适用于圆形或圆弧对象。选中标注工具后，选择目标即可完成，但可能会遇到格式或单位问题。本文会教你具体的操作步骤和调整技巧，轻松搞定标注！

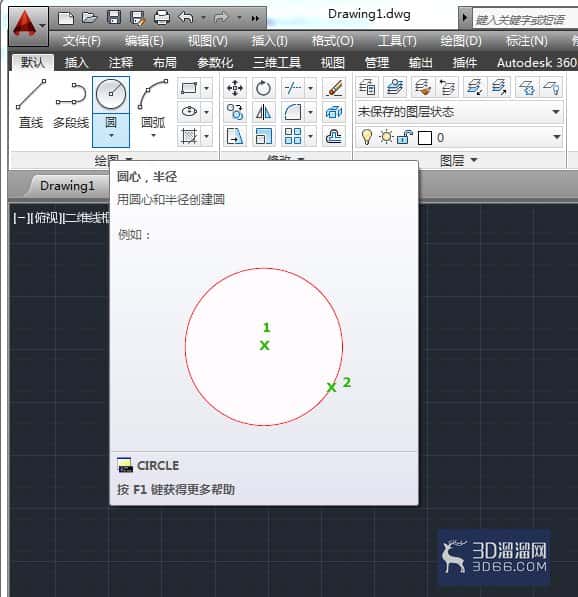

1、首先依次通过菜单【默认】》【圆】选项，绘制一个圆形。

AutoCAD如何进行半径/直径的标注？

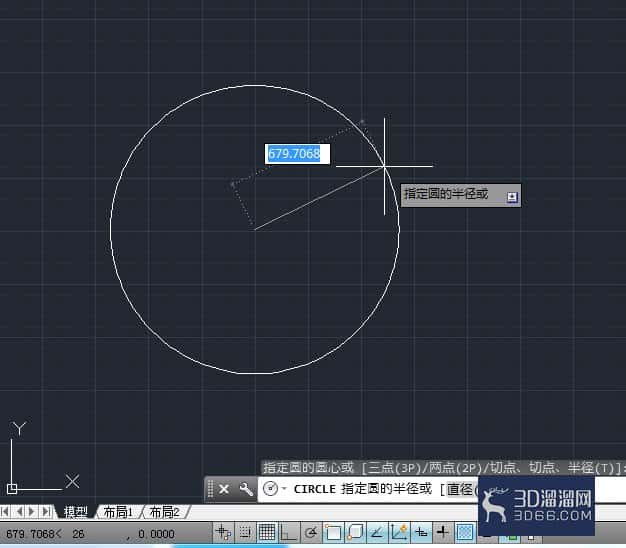

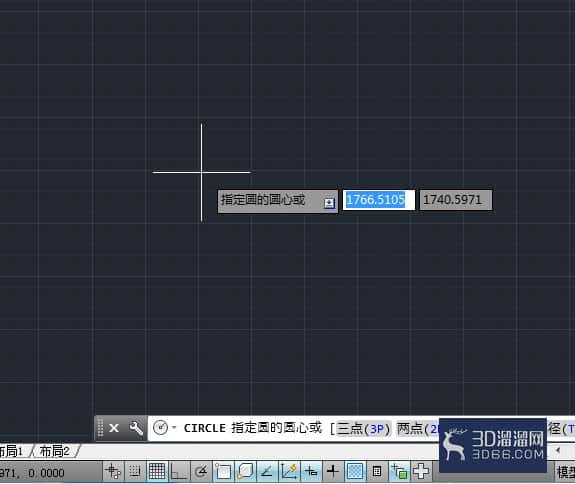

2、依次指定好圆心位置和半径大小，绘制圆形。

AutoCAD如何进行半径/直径的标注？

AutoCAD如何进行半径/直径的标注？

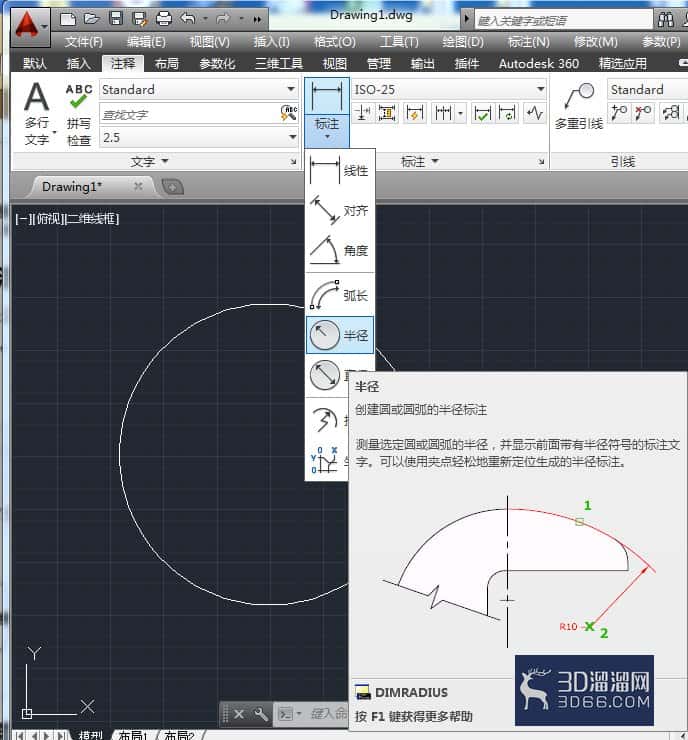

3、接着在菜单栏依次选择【注释】》【标注】》【半径】选项。

AutoCAD如何进行半径/直径的标注？

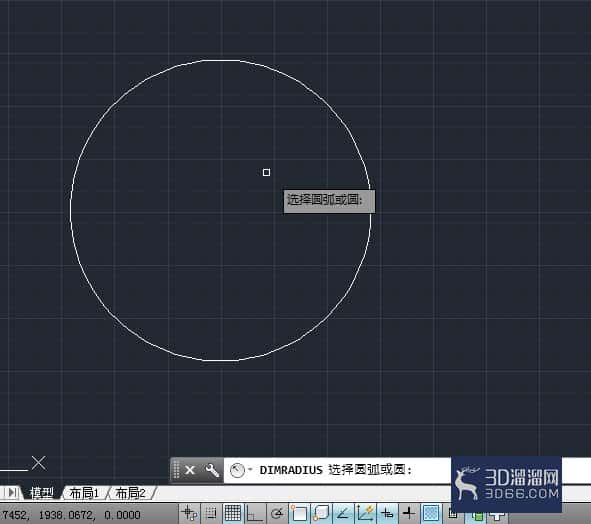

4、然后选择圆弧或圆。

AutoCAD如何进行半径/直径的标注？

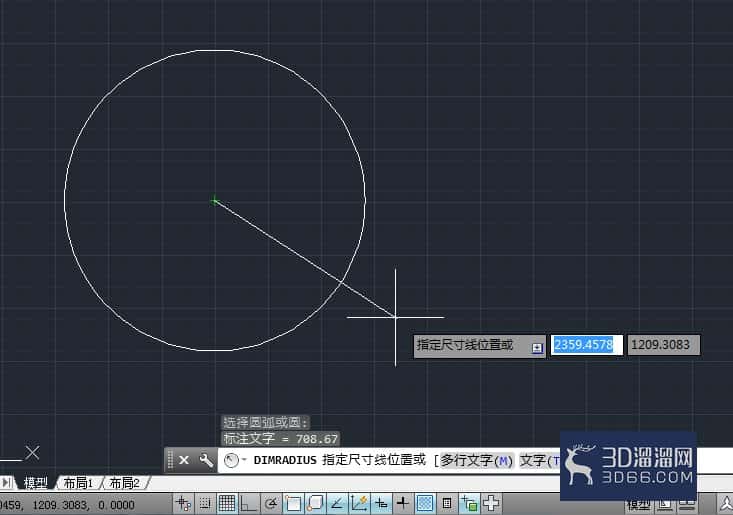

5、指定尺寸线位置。

AutoCAD如何进行半径/直径的标注？

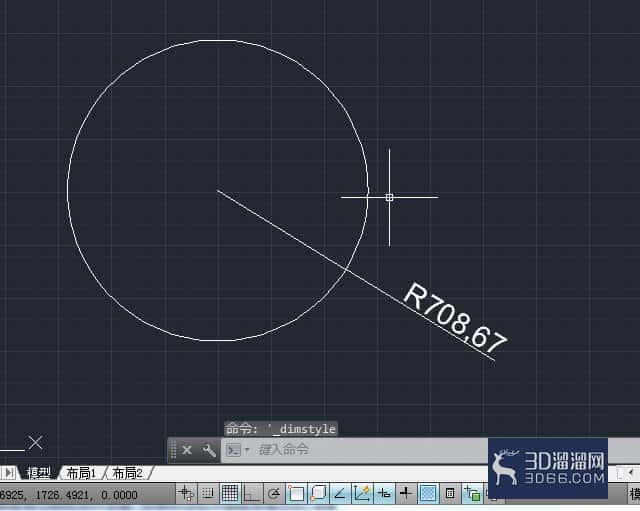

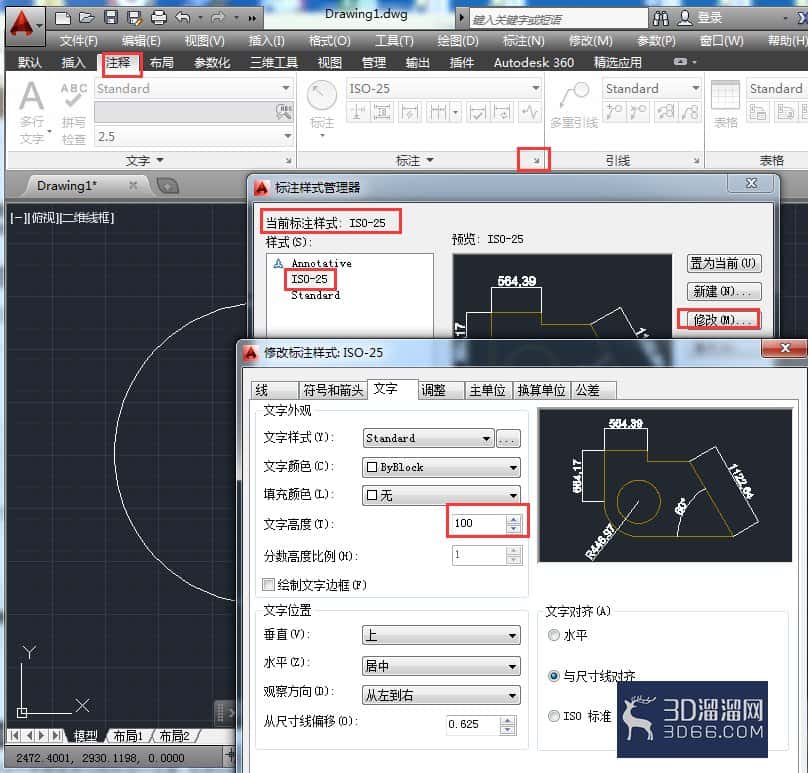

6、最后通过修改【注释】》【标注】》【标注样式管理器】》【修改】》【修改标注样式：ISO-25】》【文字高度】显示出标注文字。

AutoCAD如何进行半径/直径的标注？

AutoCAD如何进行半径/直径的标注？

本期关于“AutoCAD如何进行半径/直径的标注”的讲解就到这里啦，希望大家能学有所获！想了解更多CAD的独家技巧和素材，请继续关注3d66资讯哦~
