AutoCAD2014如何编辑多线？

分类：CAD图纸作者：小溜时间：2024-10-23 15:53:22

导语：在AutoCAD 2014中，编辑多线可以通过选择多线对象，然后使用属性工具栏调整线条的颜色、线型等。如果想改变多线的形状，可以使用“编辑多线”命令。这种情况常见于需要修改复杂图形时。本文将提供详细步骤。

在AutoCAD 2014中，编辑多线可以通过选择多线对象，然后使用属性工具栏调整线条的颜色、线型等。如果想改变多线的形状，可以使用“编辑多线”命令。这种情况常见于需要修改复杂图形时。本文将提供详细步骤。

1、在菜单栏依次选择【修改】》【对象】》【多线】选项。

AutoCAD2014如何编辑多线？

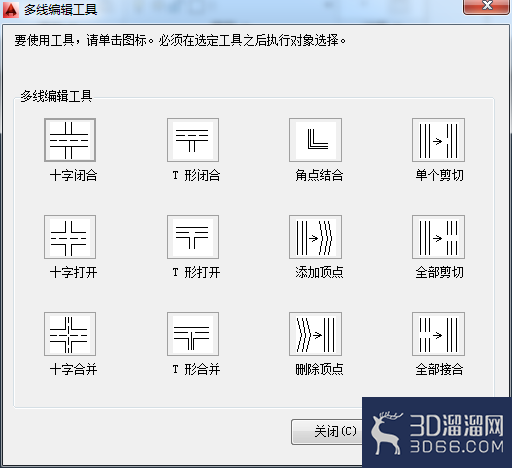

2、接着在弹出的【多线编辑工具】对话框中，根据需要选择相关编辑工具即可进行编辑。

AutoCAD2014如何编辑多线？

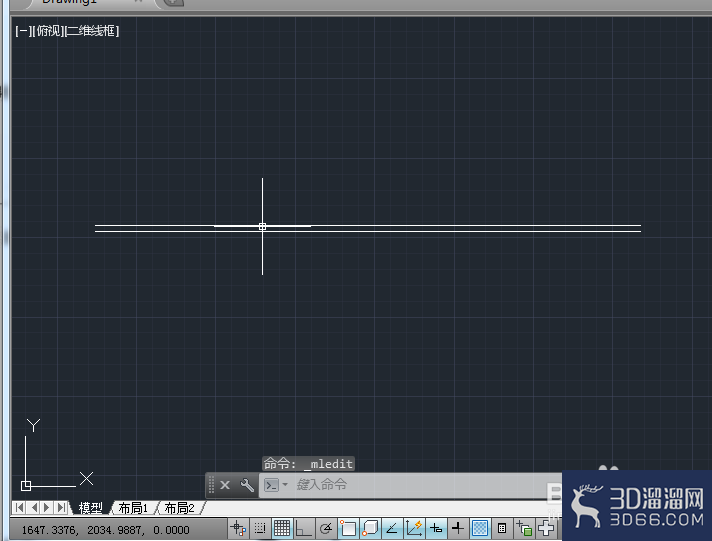

3、双击所需编辑的多线，打开【多线编辑工具】对话框。

AutoCAD2014如何编辑多线？

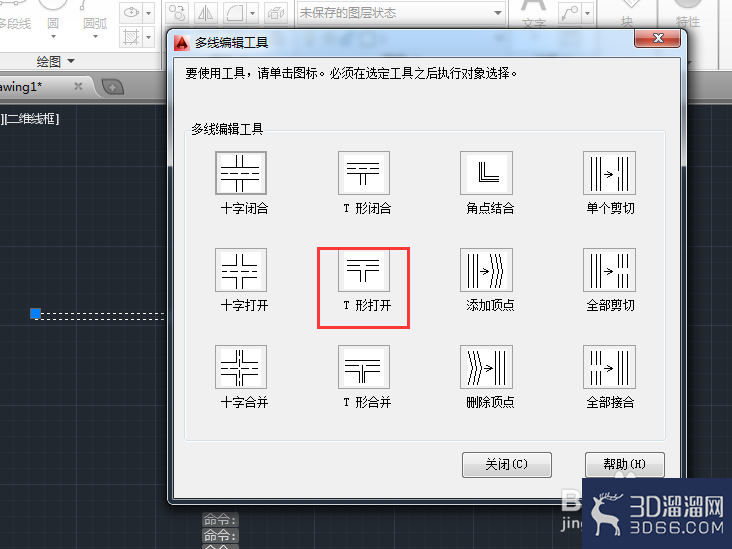

4、根据需要选择【T形打开】选项，如图所示。

AutoCAD2014如何编辑多线？

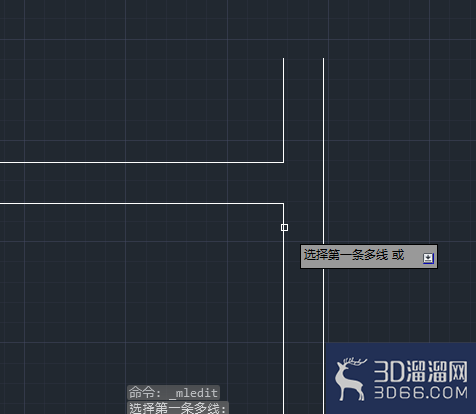

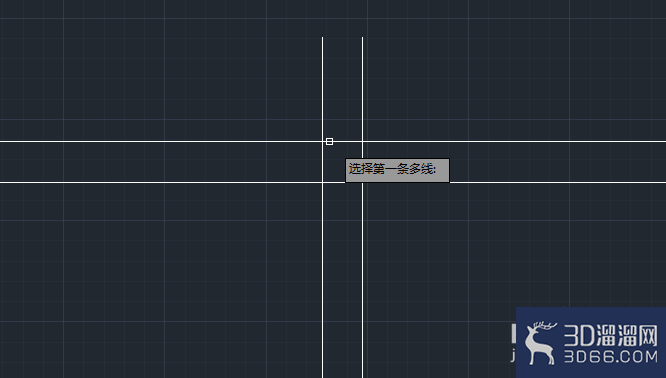

5、在绘图区中，根据提示信息，选择两条所需修改的多线。

AutoCAD2014如何编辑多线？

6、选择完成后，即可完成多线的修剪编辑操作。选择的第一条多线为修改的多线，第二天多线为保留多线。

AutoCAD2014如何编辑多线？

今天的“AutoCAD2014如何编辑多线”内容已经全部分享完毕啦，希望能够帮助到您！想了解更多CAD的实用技巧和资源，请继续关注3d66资讯~
