AutoCAD如怎么编辑多线对象？

在AutoCAD中，多线对象是一种由多条平行线组成的复合图形，常用于绘制墙体或管道等设计元素。编辑多线对象是AutoCAD用户在图纸修改过程中经常需要进行的操作。本文将介绍如何在AutoCAD中编辑多线对象。

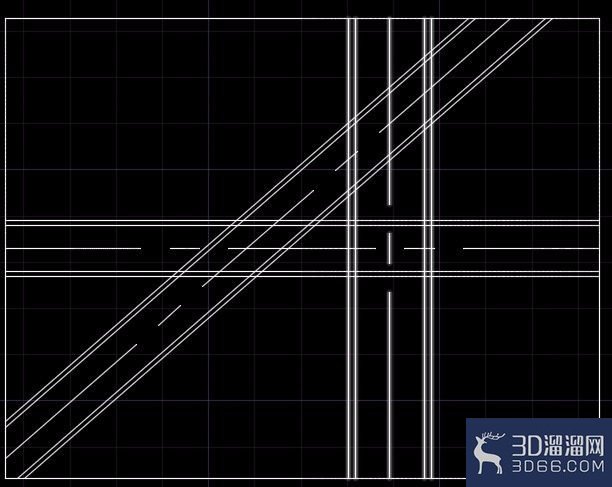

1、用CAD先制作如附图的多线，具体步骤可参见上面给出链接的两篇经验。

2、其中左边的两条道路，我们计划按照平交来绘制，那么就意味着路面交汇。右边的主路，置于另外两条道路之上。因此平面图上看，应该主路连续，另外两条路被主路切断。

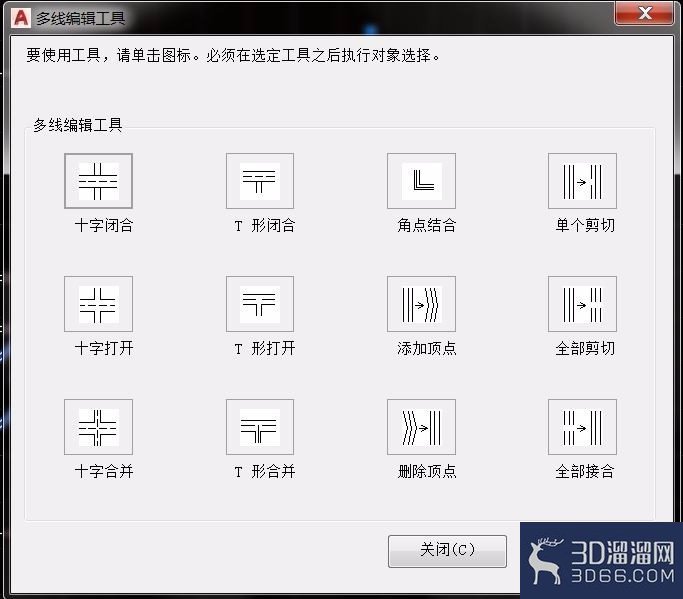

用多线可以便捷的编辑出以上的效果吗？与单线对象比起来是更便捷还是更繁琐？我们一起来试试看吧。首先左键双击任意一个多线对象。“多线编辑”命令启动，并打开了“多线编辑工具”窗口。

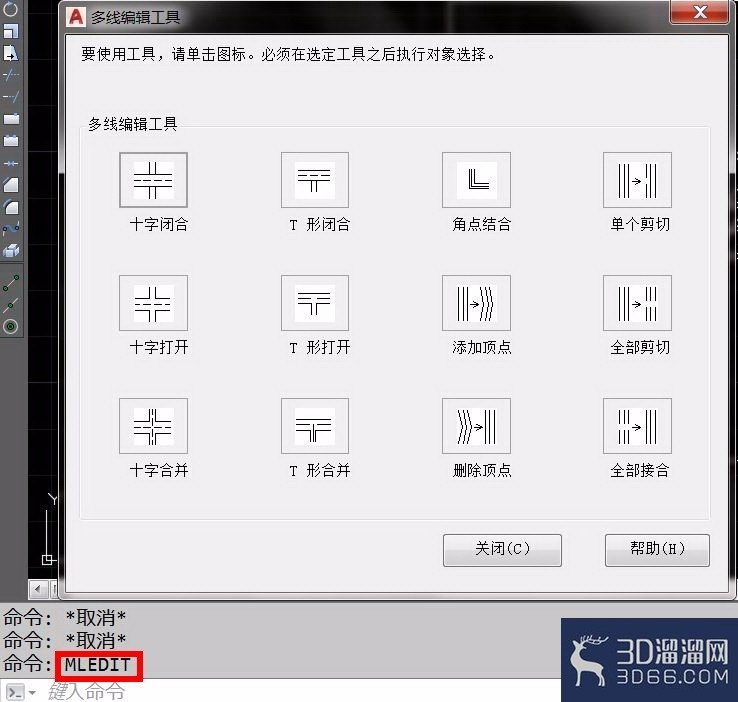

3、当然，也可以在命令栏输入“MLEDIT”+空格来启动“多线编辑”命令。

打开的窗口是一样的。

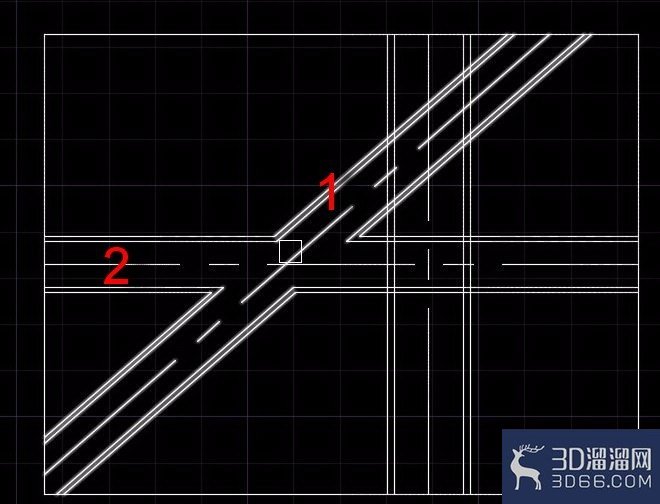

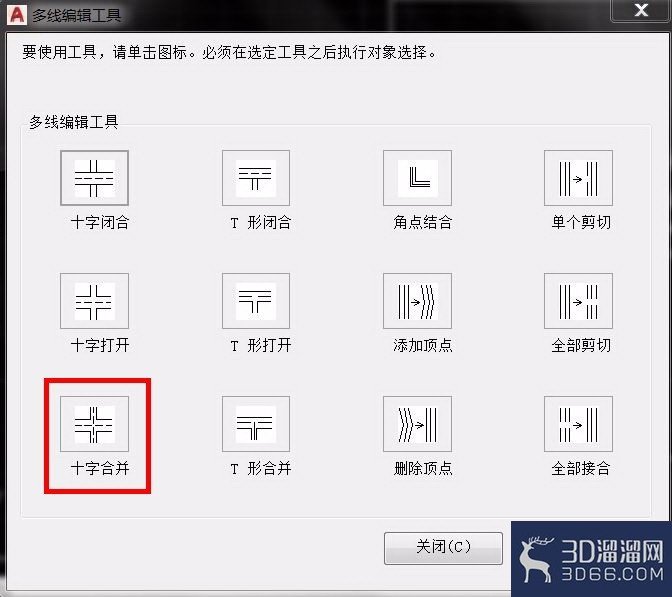

4、左边的两条道路，我们计划按照平交来绘制，因此，我们应该在“多线编辑工具”窗口内选择“十字合并”，然后分别选择两个平面交汇的多线对象。CAD实时的显示出修改后的效果。满意的话，可以回车确认。命令完成

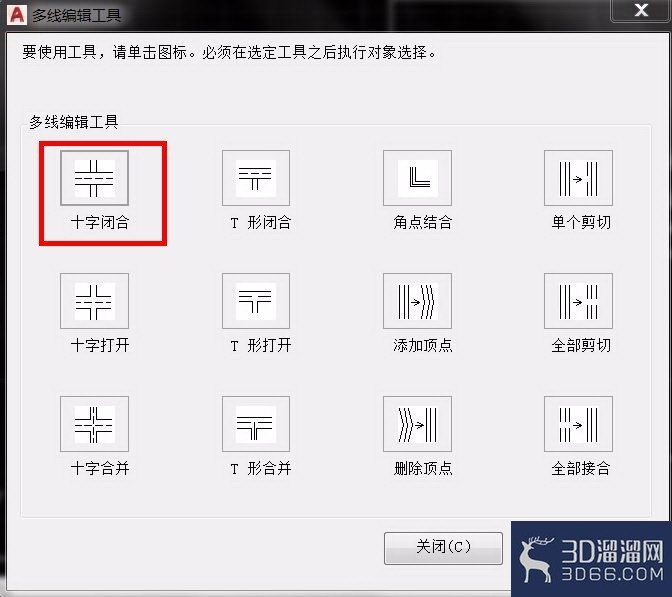

5、右边的伟择主路，置于另外两条道路之上。我们应该在爹册“多线编辑工具”窗口内信册喝选择“十字闭合”，然后需要选择4次，来完成修改

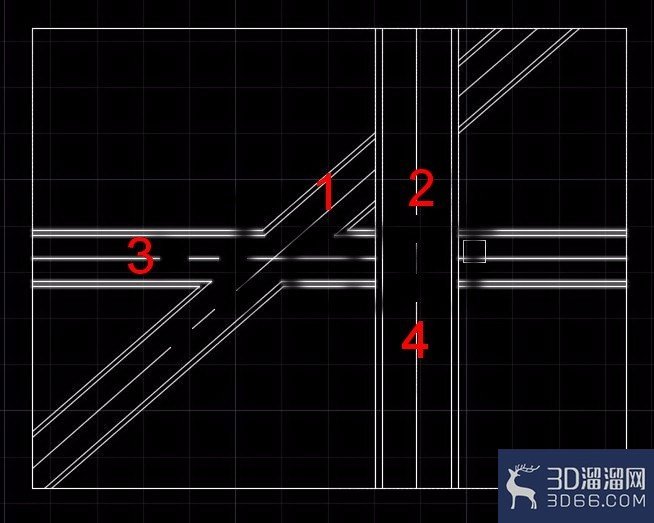

1. 选择左边的一个多线2. 选择右边的主路多线3. 选择左边的另一个多线4. 选择右边的主路多线看看修改的是不是想要的效果。回车确认
