CAD怎么标注极限公差？

AutoCad公差标注是一个经常使用的特殊标注，在公差标注方式中，极限公差以及对称公差是比较常见的标注方式。下面，我们就来看看CAD极限公差怎么标注。

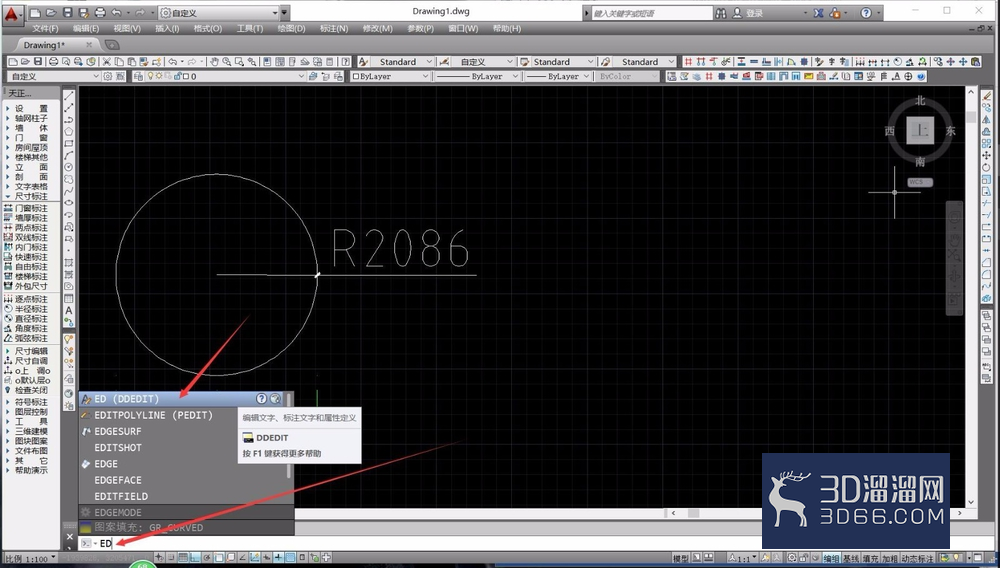

1、首先我们开启AutoCad，打开我们需要进行公差标注的图形标注，直接输入“编辑文字”命令快捷键，按下空格键确定。

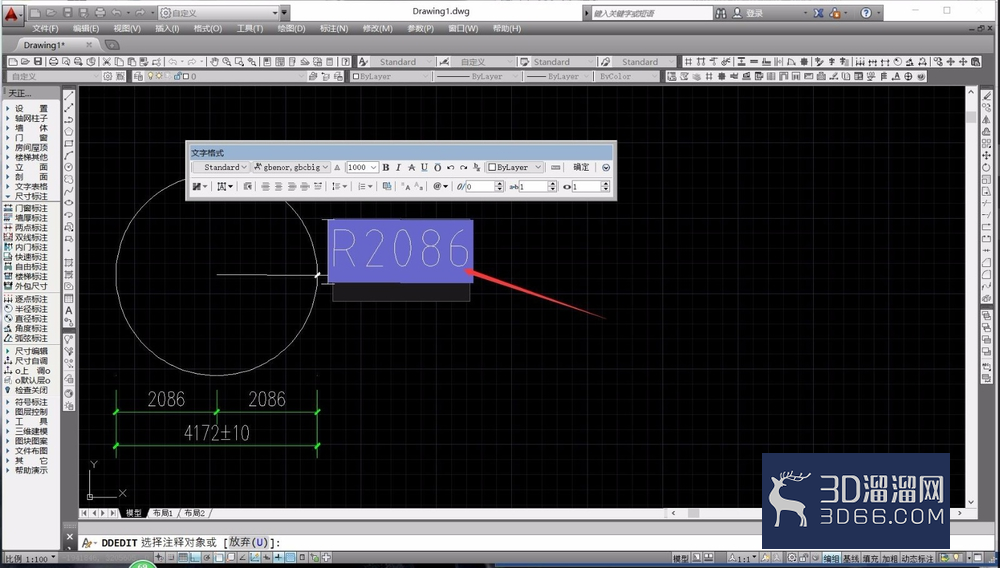

2、进入到文字编辑命令后，我们使用鼠标左键点击我们需要修改的标注数字，系统就会进入到修改页面，并弹出操作窗口。

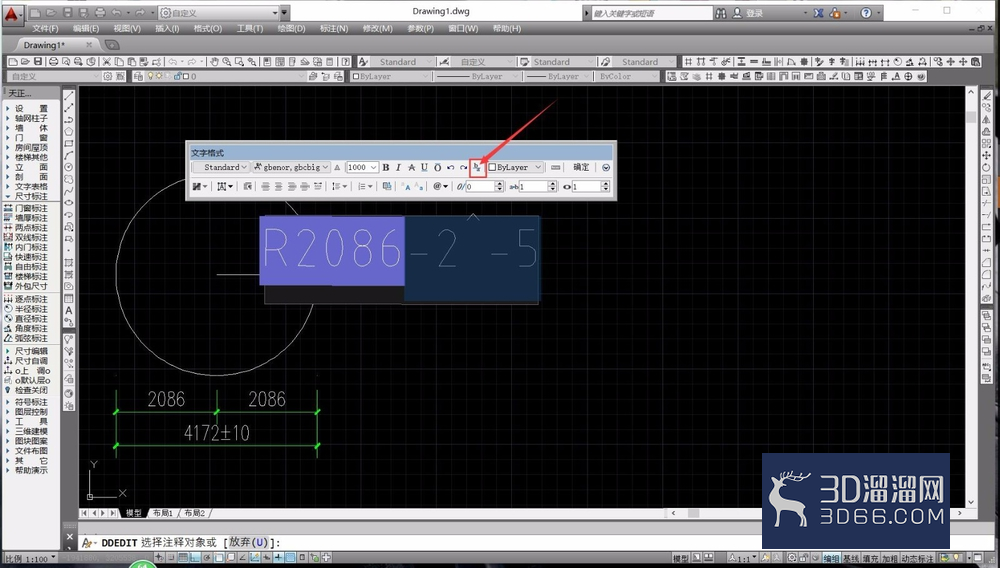

3、我们直接在需要进行极限公差标注的位置，属于极限公差数值，在两个公差中间，输入“^”乘方号。

4、按住鼠标左键，将公差标注的内容全部进行框选，框选的文字会出现蓝色的框选栏，我们确定公差内容全部被框选。

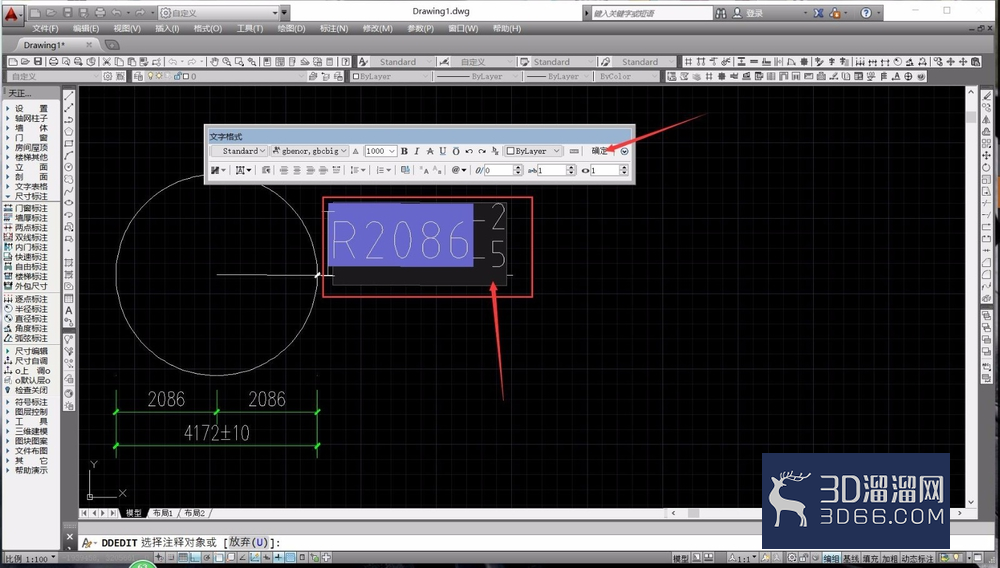

5、完成框选之后，我们点击菜单栏中的“堆叠”命令，鼠标左键单击即可，系统会根据“^”对文字进行堆叠。

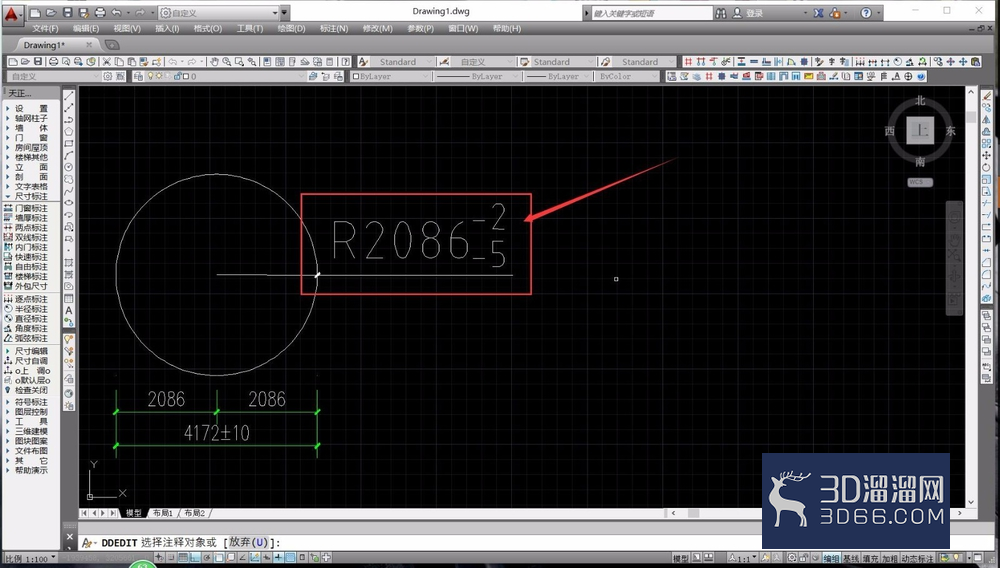

6、完成堆叠之后，可以看到文字变为了堆叠显示，和极限公差的标注形式相同，我们点击“确定”，即可确定修改。

7、这样我们就完成了CAD极限公差的标注，我们以双击标注进行自由的内容修改，从而可以随时修改公差数值，适应不同图纸。
