AutoCAD怎么进行图层线型的设置？

在AutoCAD中，设置图层线型可以帮助用户区分不同对象，提升图纸的清晰度与规范性。你可以为每个图层分配不同的线型，以便在设计中实现更好的视觉效果。本文将讲解如何通过简单步骤设置图层的线型。

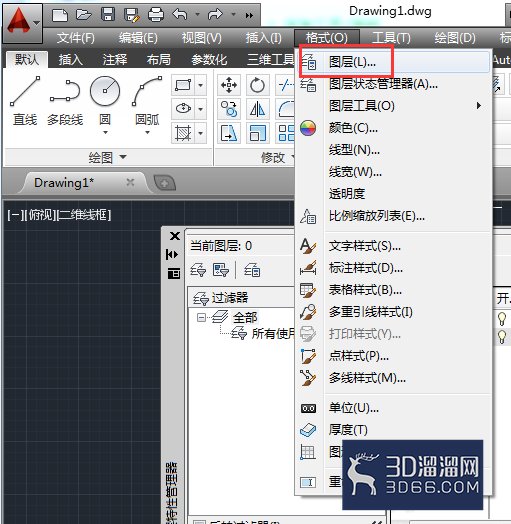

1、首先运行AutoCAD2014软件，点击菜单栏【格式】按钮，在弹出的下拉列表中选择【图层】选项。

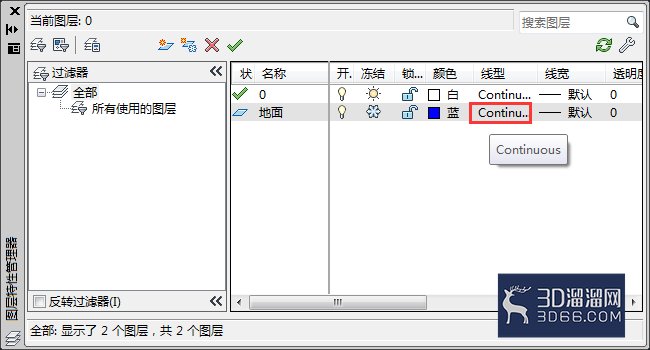

2、此时弹出【图层特性管理器】，选中所需图层“地面”图层，单击【Continuous】图标，如图所示。

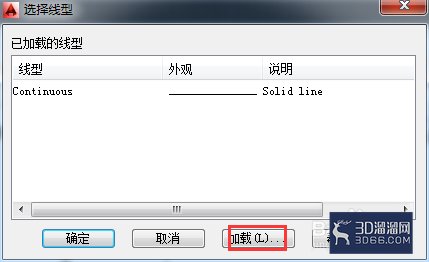

3、在打开的【选择线型】对话框中，单击【加载】按钮，如图所示。

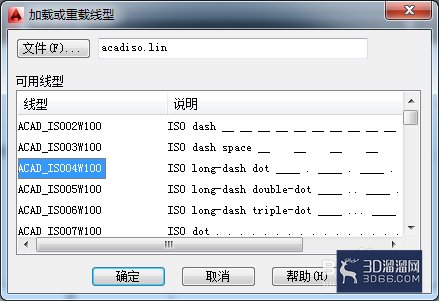

4、在【加载或重载线型】对话框的【可用线型】列表中，选择所需线型样式。

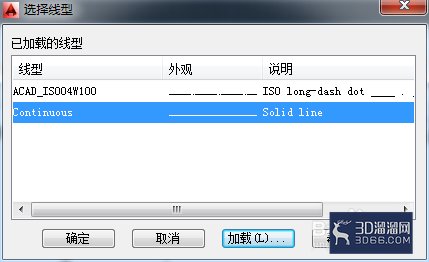

5、选择完成后，单击【确定】按钮，返回至【选择线型】对话框。

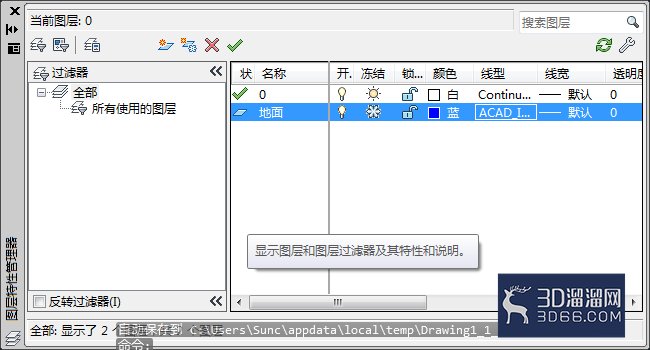

6、选中刚加载的线段，单击【确定】按钮，关闭该对话框，即可完成线型更改，如图所示。

注意事项：若设置好线型后，显示的还是默认线型，可能是因为线型比例未进行调整所致。只需选中所需设置的线型，在命令行中输入“CH”并按回车键，在打开的“特性”面板中选择“线型比例”选项，并输入比例值即可。
