CAD制图怎么修改图层线型？

AutoCad在制图过程中，我们可以通过新建图层，修改图层的线型，来进行线条的快速区分，同时还可以更加清晰的区分图层线型对应的功能。下面，我们就来看看CAD如何修改图层的线型属性。

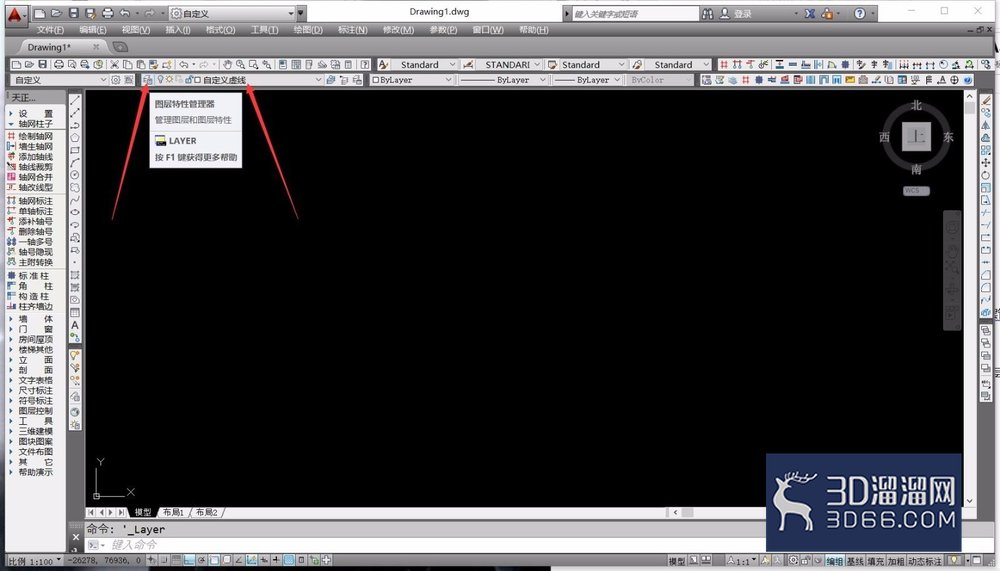

1、首先，我们开启AutoCad，进入到绘图工作区，在工作区的“图层”命令栏中，我们点击第一个选项，进入图层管理窗口。

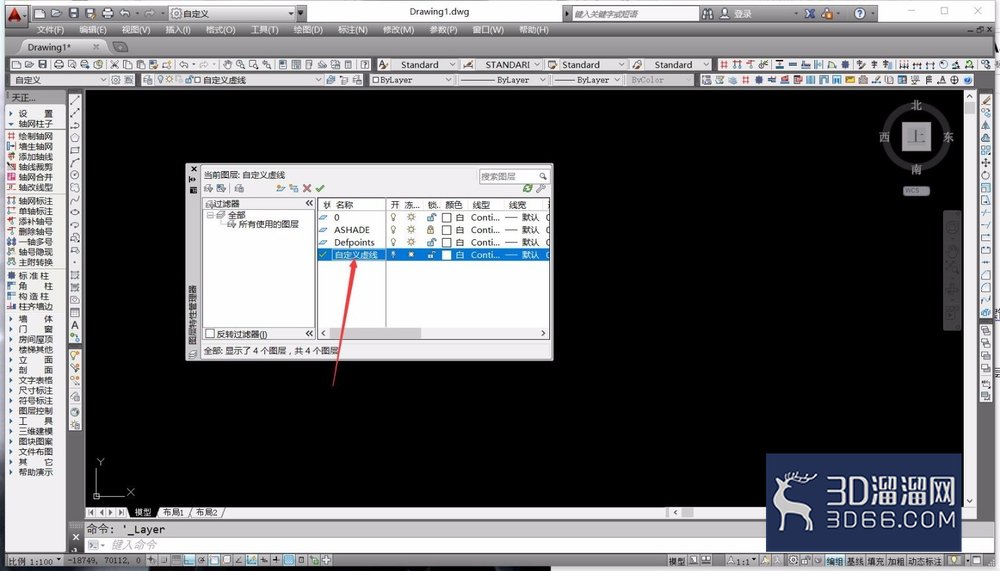

2、在图层管理窗口右侧列表，我们可以看到所有的图层列表，选中我们需要修改的图层，向右拉取滚动条，即可看到各类属性设置。

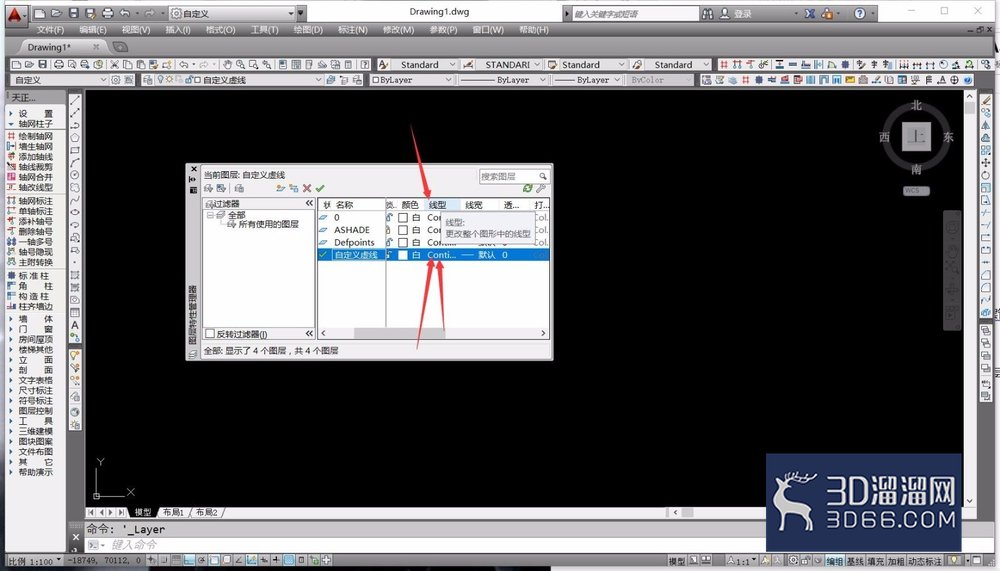

3、在设置选项中，找到“线型”设置栏，直接双击当前的线型，进行线型的修改，系统会弹出设置窗口。

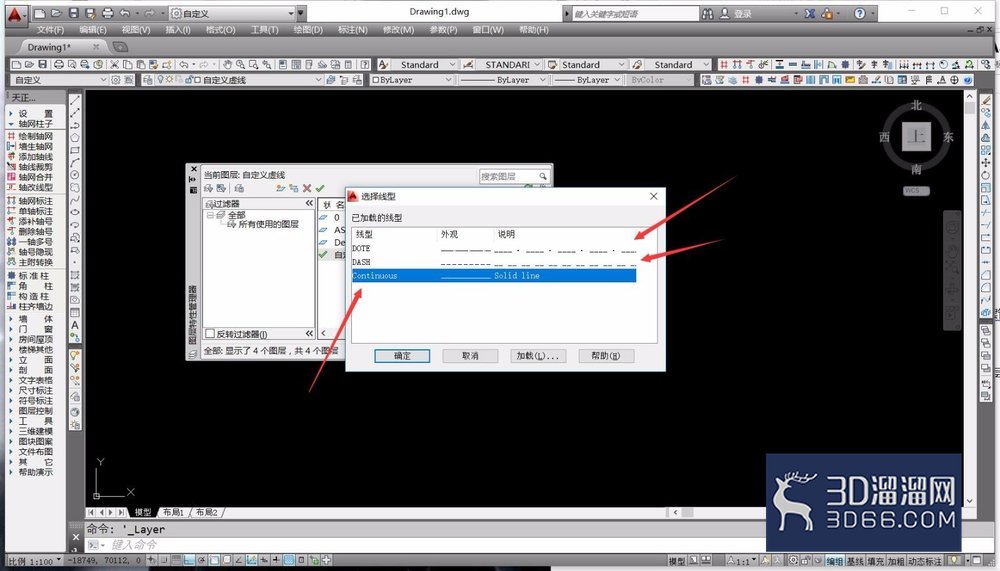

4、在设置窗口，我们可以自行设置线型，可以选择虚线也可以选择其他的线条，直接选中需要修改的线条。

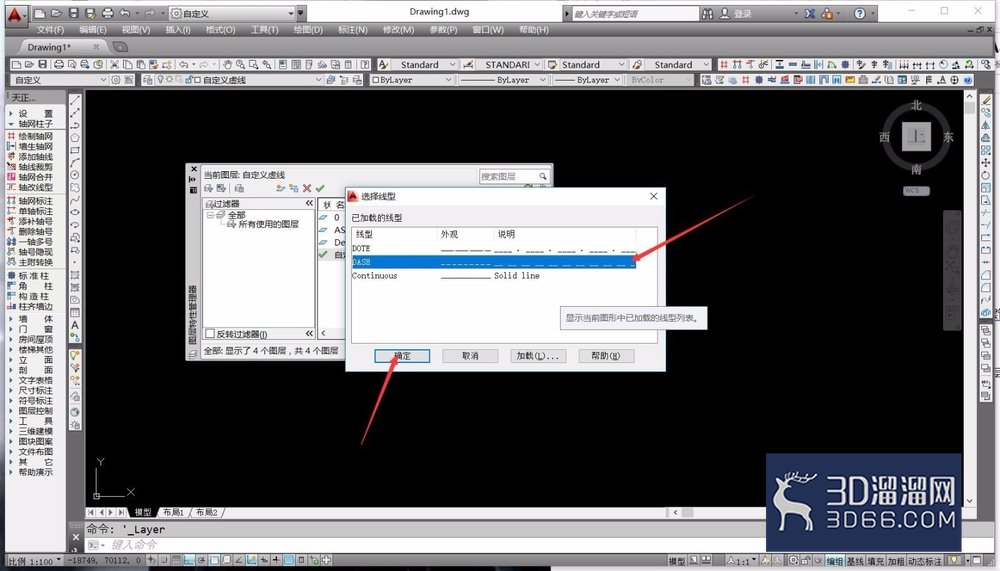

5、选中我们需要修改的图层线型之后，我们就可以点击窗口右下角的确定，进行图层确定，从而完成线型修改。

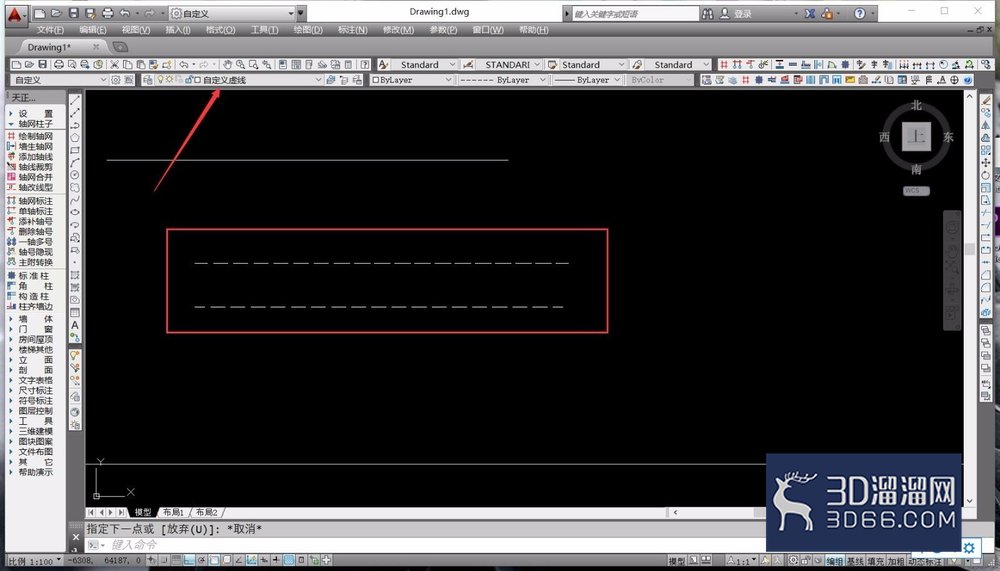

6、完成图层线型修改之后，我们就可以在图层绘图区，直接选择修改线型的图层，然后进行图形绘制，绘制的线条会自动转换为虚线。

关于“CAD制图怎么修改图层线型”的内容就介绍到这里啦，相信大家已经掌握了技巧！更多CAD相关知识和资源，记得关注3d66资讯哦~
